Câble d’énergie EXVB XLPE/PVC 1kV Eca 4x10mm² noir

Câble d’énergie EXVB 4×10 mm² pour alimentation et raccordement 0,6/1 kV

Ce câble d’énergie EXVB XLPE/PVC 1 kV Eca 4×10 mm² noir est conçu pour les liaisons d’alimentation et de raccordement nécessitant une section importante et une tenue adaptée aux circuits de puissance. Sa configuration à 4 conducteurs de 10 mm² convient aux installations où un câble multiconducteur sans conducteur de protection intégré est recherché. Sa gaine extérieure noire et sa construction compacte en font une solution pratique pour les cheminements techniques, les raccordements entre équipements et les distributions électriques fixes.

Âmes cuivre massives pour une conduction stable sur installation fixe

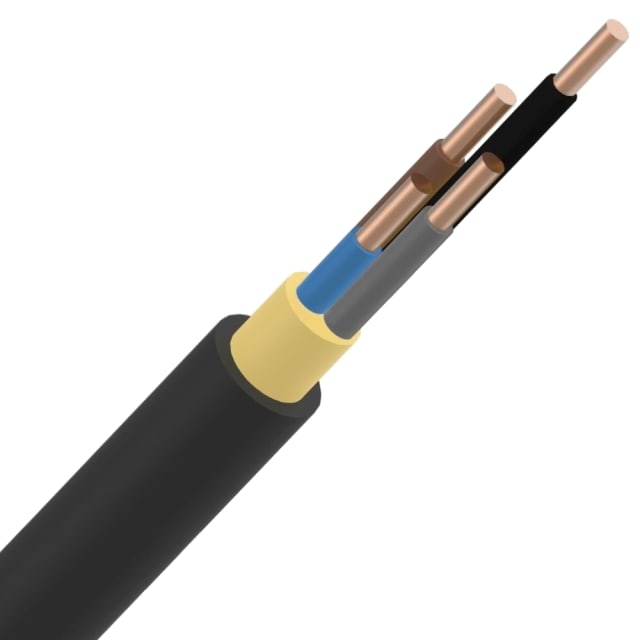

Le câble est composé de 4 conducteurs en cuivre nu, de forme ronde, avec une âme de classe 1 massive. Cette construction est particulièrement adaptée aux installations fixes où l’on privilégie une géométrie régulière, une mise en œuvre nette et une bonne tenue mécanique dans le temps. La section nominale de 10 mm² permet de répondre à des besoins d’alimentation plus soutenus tout en conservant une lecture claire des conducteurs grâce à leur identification par couleur.

Isolation XLPE et gaine PVC : une structure pensée pour le transport d’énergie

L’isolation principale en polyéthylène réticulé (XLPE) permet au conducteur d’admettre une température maximale de 90 °C, ce qui apporte une marge thermique intéressante pour les usages d’énergie et de raccordement. La gaine extérieure en PVC noir protège l’ensemble du câble et participe à sa bonne tenue dans les parcours techniques. L’association XLPE/PVC est particulièrement appréciée sur ce type de câble EXVB pour conjuguer performance électrique, protection mécanique du faisceau et format adapté à la pose.

Format 4 conducteurs sans terre intégrée pour configurations spécifiques

Ce modèle dispose de 4 conducteurs et ne comporte pas de conducteur de protection. Il est donc destiné aux configurations où la présence d’une terre intégrée n’est pas requise dans le câble lui-même, ou lorsque l’architecture de l’installation prévoit une gestion séparée de cette fonction. Ce point est essentiel pour sélectionner la bonne variante et éviter toute confusion avec les câbles comportant un conducteur vert/jaune.

Tenue électrique 0,6/1 kV pour circuits de puissance basse tension

Avec une tension nominale Uo de 0,6 kV et une tension nominale U de 1 kV, ce câble EXVB est dimensionné pour des applications d’énergie en basse tension nécessitant un niveau d’isolement adapté aux raccordements fixes. Il trouve naturellement sa place dans les liaisons entre tableaux, appareils, coffrets ou équipements alimentés par un câble de puissance multiconducteur, lorsque la section 10 mm² et la construction 4 conducteurs correspondent au besoin du chantier.

Dimensions de pose utiles pour anticiper passage et courbure

Le diamètre extérieur approximatif de 18,5 mm permet d’évaluer plus précisément l’encombrement dans les passages, réservations et cheminements. Le rayon de courbure minimal est donné à 12 fois le diamètre, un repère important pour préparer une pose propre et éviter les contraintes excessives sur le câble. Son poids de 670 kg/km aide également à anticiper la manutention, notamment sur des longueurs importantes ou dans les installations techniques demandant une organisation rigoureuse du tirage.

Plage de mise en œuvre et comportement en service

La température de pose indiquée de 5 à 50 °C facilite le choix des conditions d’installation selon l’environnement du chantier. En service statique, ce câble fonctionne dans une plage de 0 à 60 °C, ce qui correspond à de nombreux usages fixes en distribution électrique. Sa classe de réaction au feu Eca complète son profil technique pour les projets où cette information fait partie des critères de sélection du câble d’installation.
