Câble d’énergie et raccordement EXVB 4x16mm² 1kV Eca

Câble d’énergie et de raccordement EXVB 4×16 mm² pour alimentation 1 kV

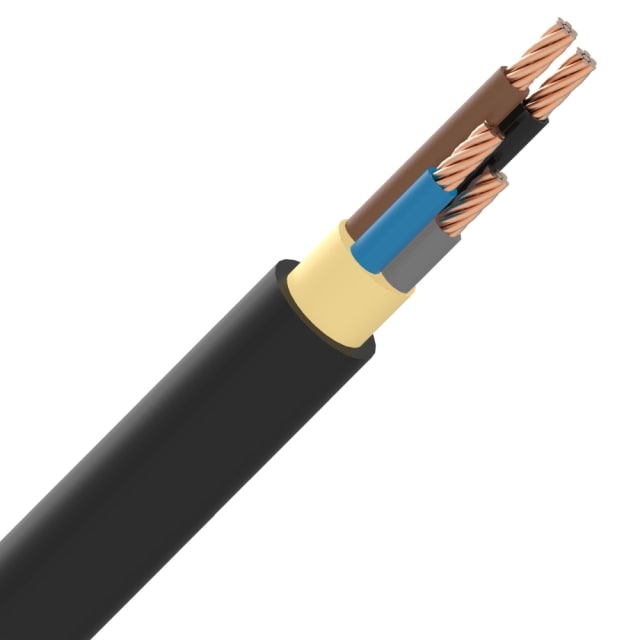

Le câble d’énergie et de raccordement EXVB 4×16 mm² 1 kV Eca est conçu pour les liaisons de puissance nécessitant une section importante et une structure robuste à 4 conducteurs. Cette configuration convient particulièrement aux alimentations triphasées sans conducteur de protection intégré, ainsi qu’aux raccordements entre tableaux, colonnes électriques et équipements techniques. Sa tension assignée Uo/U de 0,6/1 kV le destine aux installations d’énergie basse tension où la stabilité du raccordement et la tenue électrique sont essentielles.

Âmes cuivre classe 2 adaptées aux raccordements de puissance

Ce câble EXVB utilise des conducteurs en cuivre nu, de forme ronde, avec une âme câblée de classe 2. Cette construction offre un bon compromis entre tenue mécanique et maniabilité lors de la mise en œuvre sur des sections de 16 mm². Pour l’installateur, cela se traduit par un câble adapté aux raccordements fixes, capable d’acheminer une puissance élevée tout en conservant une structure cohérente pour le tirage, le repérage et le raccordement dans les coffrets ou armoires.

Isolation XLPE et gaine PVC pour une structure pensée pour l’installation fixe

L’isolation principale en polyéthylène réticulé (XLPE) permet d’exploiter le câble avec une température maximale admissible du conducteur jusqu’à 90 °C. Cette caractéristique est recherchée sur les câbles d’énergie destinés aux réseaux fixes, car elle accompagne les contraintes thermiques liées au transport de courant. La gaine extérieure en PVC noir apporte une finition adaptée aux usages techniques et protège l’ensemble du câble dans les cheminements courants de distribution et de raccordement.

Format 4 conducteurs avec identification par couleur

Avec ses 4 conducteurs identifiés par couleur, ce câble facilite le repérage au moment du câblage et réduit les risques d’erreur lors du raccordement. L’absence de conducteur de protection intégré doit être prise en compte dans le choix de l’application, notamment lorsque le schéma d’installation prévoit un conducteur de protection séparé. Ce format 4×16 mm² est pertinent pour les liaisons où la section doit accompagner des intensités plus élevées, tout en conservant une lecture claire des conducteurs au dénudage.

Encombrement maîtrisé pour le passage en colonne et en distribution

Avec un diamètre extérieur approximatif de 22 mm, ce câble EXVB reste dimensionné pour les parcours techniques de distribution d’énergie, les montées de colonne et les raccordements entre points de puissance. Son rayon de courbure minimal de 12 fois le diamètre doit être respecté pour préserver la géométrie du câble pendant la pose. Cet élément est important pour anticiper correctement les passages, les réservations, les rayons dans les angles et l’espace nécessaire dans les chemins de câbles ou les gaines techniques.

Conditions de pose et de service à prendre en compte sur chantier

Ce câble est prévu pour une température de pose comprise entre 5 et 50 °C, avec une plage de service statique de 0 à 60 °C. Ces données sont utiles pour préparer une installation dans de bonnes conditions, notamment lors du déroulage, du cintrage et du raccordement sur chantier. Le poids de 970 kg/km donne également une indication concrète pour la manutention, le supportage et l’organisation logistique lorsque plusieurs longueurs doivent être déployées sur une installation électrique.

Classe de réaction au feu Eca pour une sélection produit précise

La classe de réaction au feu Eca selon EN 13501-6 permet d’identifier clairement le niveau de comportement au feu associé à ce câble. Pour l’acheteur professionnel comme pour l’installateur, cette information facilite la sélection de la bonne référence dans un environnement où les contraintes de chantier, de dossier technique et de conformité produit doivent être vérifiées en amont. Dans la gamme des câbles de colonne EXVB, cette version 4×16 mm² apporte une réponse ciblée pour les besoins de distribution d’énergie avec section renforcée.
