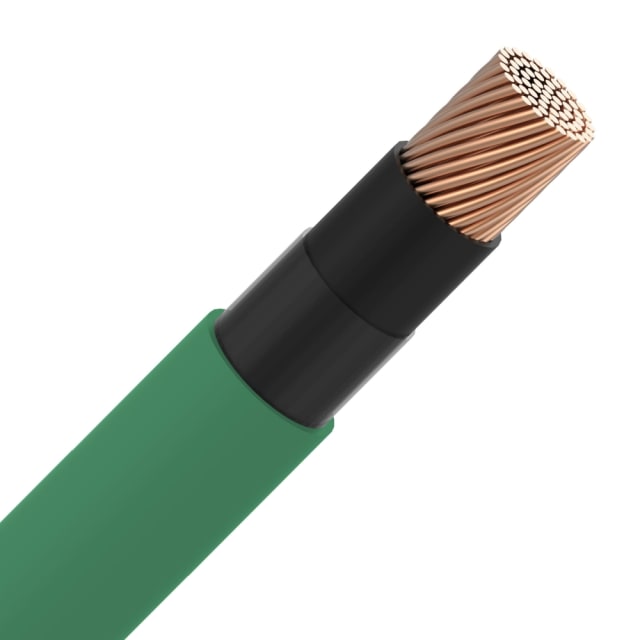

Câble d’installation XLPE LS0H 1kV vert 1x120mm² XGB

Câble d’installation XLPE LS0H 1kV 1×120 mm² pour liaisons de puissance

Ce câble d’installation XGB 1×120 mm² est conçu pour les liaisons électriques fixes qui demandent une section importante et une tenue adaptée aux circuits de puissance jusqu’à 0,6/1 kV. Sa construction monoconducteur avec âme cuivre câblée de classe 2 convient aux installations où l’on recherche une bonne capacité de transport de courant, une mise en œuvre propre et une identification visuelle immédiate grâce à sa gaine extérieure verte.

Isolation XLPE et gaine LS0H pour une installation technique maîtrisée

L’isolation principale en XLPE, aussi appelée polyéthylène réticulé, permet au conducteur d’admettre une température maximale de 90 °C. Elle apporte une tenue adaptée aux usages d’installation électrique exigeants, tout en conservant les avantages d’un câble sans halogène LS0H. En cas d’échauffement ou d’incident, ce type de conception limite les émissions corrosives et réduit fortement la fumée, ce qui en fait un choix pertinent dans les environnements où la maîtrise des émanations compte autant que la performance électrique.

Comportement au feu classé Cca s1 d2 a1

Ce câble XGB répond à une classification feu Cca s1 d2 a1 selon EN 13501-6. Concrètement, cela signifie une contribution maîtrisée au feu, une faible production de fumée, ainsi qu’un très faible niveau d’acidité des gaz dégagés. Il est également retardateur de flamme selon IEC 60332-1-2 et conforme à une logique d’installation où la sécurité incendie fait partie des critères de sélection du câble, notamment pour les cheminements techniques et les distributions fixes de forte section.

Âme cuivre ronde de classe 2 adaptée aux raccordements de section élevée

L’âme en cuivre nu, de forme ronde et de classe 2 câblée, offre un bon compromis entre robustesse mécanique et facilité de raccordement pour une section nominale de 120 mm². Cette construction est particulièrement adaptée aux tableaux, armoires, colonnes montantes, liaisons d’alimentation et autres circuits d’installation fixe nécessitant un conducteur monobrin câblé plus pratique à travailler qu’une âme massive sur ce niveau de section.

Dimensions utiles pour la pose et le passage en cheminement

Avec un diamètre extérieur approximatif de 19,5 mm, ce câble garde un gabarit cohérent au regard de sa section. Son rayon de courbure minimal est de 15 fois le diamètre, un point important à anticiper lors du passage en goulotte, sur chemin de câbles ou en coffret. La température de pose admise de 0 à 60 °C aide à planifier les interventions dans de bonnes conditions, tandis que la plage de service statique de -15 à 60 °C convient aux installations fixes correctement dimensionnées.

Version monoconducteur verte pour repérage simple dans l’installation

Sa configuration 1 conducteur sans conducteur de protection intégré en fait un câble destiné aux montages où chaque polarité ou fonction est gérée séparément. La couleur verte de la gaine facilite le repérage selon l’organisation du chantier ou de l’armoire, tout en permettant une sélection claire parmi les différentes variantes de la série XGB. Le marquage des conducteurs selon HD 308 S2 ajoute un niveau de lisibilité utile pour les professionnels qui veulent limiter toute ambiguïté au moment du câblage.

À choisir pour les installations fixes où les contraintes sont bien identifiées

Ce câble d’installation XLPE LS0H 1kV vert 1×120 mm² convient aux usages fixes et ne doit pas être retenu pour des besoins spécifiques qu’il n’annonce pas, comme l’étanchéité longitudinale ou transversale à l’eau, la résistance à l’huile ou une protection dédiée contre les rongeurs. En revanche, dès lors que l’objectif est de disposer d’un câble sans halogène, monoconducteur, de forte section, avec comportement au feu classé et isolation XLPE pour une distribution de puissance en installation fixe, cette version XGB constitue une solution technique claire et directement exploitable.
