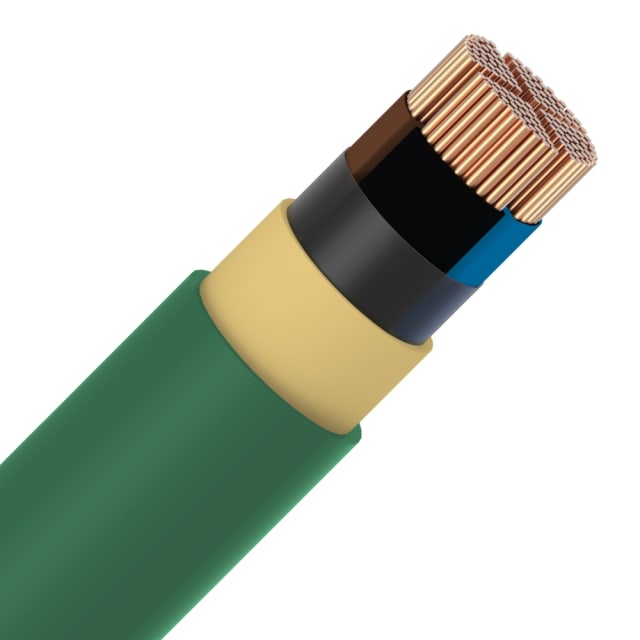

Câble d’installation XLPE LS0H 4×95 mm² vert 1 kV XGB4X95

Câble d’installation XLPE LS0H 4×95 mm² pour réseaux basse tension 0,6/1 kV

Ce câble d’installation 4×95 mm² est conçu pour les liaisons de puissance en basse tension jusqu’à 1 kV. Sa configuration à 4 conducteurs en cuivre permet d’alimenter des équipements et tableaux nécessitant une forte capacité de transport de courant, tout en conservant une structure adaptée aux installations fixes. Il convient particulièrement aux chantiers tertiaires, techniques et industriels où la section 95 mm² est recherchée pour des départs importants, des colonnes d’alimentation ou des liaisons entre coffrets.

Isolation XLPE et gaine LS0H pour une pose orientée sécurité incendie

L’isolation principale en XLPE offre une tenue thermique élevée avec une température admissible du conducteur jusqu’à 90 °C. La gaine extérieure sans halogène LS0H limite les émissions corrosives en cas d’incendie, ce qui en fait une solution pertinente dans les environnements où la maîtrise des fumées et des dégagements acides est un critère de choix. Ce câble est également retardateur de flamme selon IEC 60332-1-2 et classé Cca s1 d2 a1, avec faible production de fumée et très faible acidité.

Conducteurs cuivre classe 2 en forme sectorale pour les fortes sections

Les 4 âmes sont réalisées en cuivre nu avec une construction de classe 2, c’est-à-dire câblée, pour répondre aux besoins des installations fixes de puissance. La forme sectorale des conducteurs permet d’optimiser l’encombrement sur une section élevée comme le 95 mm², tout en conservant un câble de géométrie ronde. Ce choix technique facilite l’intégration dans les cheminements prévus pour les grosses sections, avec un bon compromis entre compacité, tenue mécanique et mise en œuvre.

Identification claire des conducteurs pour un raccordement plus lisible

Le repérage des conducteurs par couleur, avec marquage conforme à HD 308 S2, simplifie le travail de préparation et de raccordement. Cette identification claire aide à sécuriser les opérations de câblage dans les armoires, tableaux et liaisons d’alimentation. Le câble ne comporte pas de conducteur de protection intégré, ce qui le destine aux configurations où le conducteur de terre est prévu séparément selon l’architecture de l’installation.

Format adapté aux installations fixes avec rayon de courbure maîtrisé

Avec un diamètre extérieur d’environ 36 mm et un poids de 3965 kg/km, ce câble 4×95 mm² est destiné à des poses fixes exigeant une manutention adaptée à son gabarit. Son rayon de courbure minimal est de 12 fois le diamètre extérieur, un point important à anticiper pour le passage en chemin de câble, en gaine technique ou en local électrique. La plage de température de pose de 0 à 60 °C et la plage de service statique de -15 à 60 °C permettent son intégration dans de nombreux contextes d’installation.

Une solution pertinente pour tableaux, colonnes et liaisons de puissance

Grâce à sa section importante et à sa tension nominale Uo/U de 0,6/1 kV, ce câble d’installation XLPE LS0H 4×95 mm² répond aux besoins des liaisons de distribution intérieure, des raccordements entre tableaux et des alimentations de puissance demandant une forte section. Sa conception sans halogène en fait un choix cohérent pour les bâtiments recevant du public, les zones techniques, les circulations ou les volumes où la limitation des fumées est particulièrement recherchée.

À retenir pour bien choisir ce câble 4×95 mm² vert

Ce modèle réunit 4 conducteurs cuivre de 95 mm², une isolation XLPE, une gaine extérieure verte sans halogène LS0H, une tenue au feu classée Cca s1 d2 a1 et une conception prévue pour l’installation fixe. Il ne comporte ni conducteur de protection, ni étanchéité longitudinale ou transversale à l’eau, ni résistance spécifique à l’huile ou aux rongeurs. Il s’adresse donc avant tout aux installations électriques fixes de puissance où la section, la tenue thermique et le comportement au feu priment sur les fonctions de protection complémentaires.
