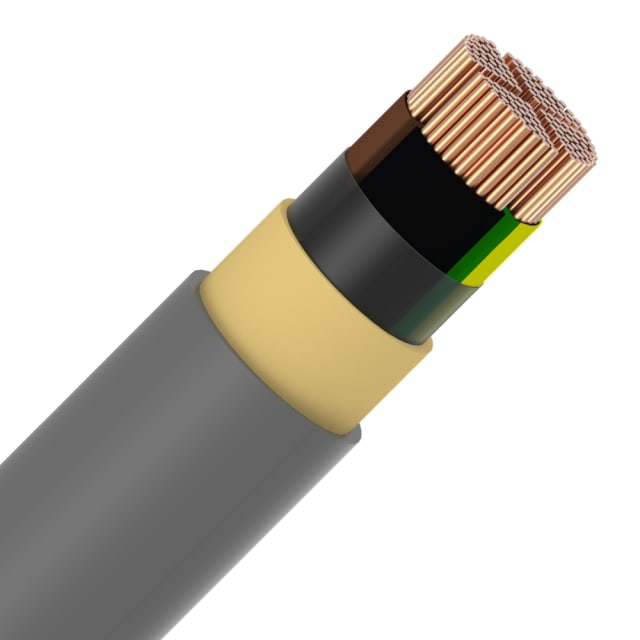

Câble d’installation XVB 4G120 mm² pour alimentations fixes en 1 kV

Le câble d’installation XVB XLPE/PVC 4G120 mm² gris 1 kV est conçu pour les liaisons électriques fixes nécessitant une forte section de conducteurs. Sa configuration 4G120 intègre 4 conducteurs de 120 mm², dont un conducteur de protection, ce qui en fait une solution adaptée aux alimentations de puissance, aux colonnes techniques, aux distributions principales et aux raccordements d’équipements exigeants. Sa construction ronde facilite une lecture claire du produit sur chantier et une intégration cohérente dans les parcours d’installation.

Âme cuivre classe 2 et forme sectorale pour les sections importantes

Ce câble est équipé de conducteurs en cuivre nu, de classe 2 câblée, avec une forme sectorale. Cette conception est particulièrement pertinente sur une section de 120 mm², car elle permet d’optimiser l’encombrement global du câble tout en conservant une structure adaptée aux installations fixes. Le cuivre favorise une bonne continuité électrique, tandis que l’âme câblée offre un compromis recherché entre tenue mécanique et maniabilité lors de la mise en œuvre.

Isolation XLPE et gaine PVC pour une utilisation en environnement d’installation

L’isolation principale en XLPE apporte au câble une tenue thermique élevée, avec une température maximale admissible du conducteur de 90 °C. La gaine extérieure en PVC gris protège l’ensemble et convient aux usages classiques de câble d’installation. Cette combinaison XLPE/PVC est couramment recherchée pour les réseaux fixes en basse tension lorsqu’il faut associer performance d’isolation, robustesse d’ensemble et adaptation aux contraintes habituelles de pose.

Version 4G avec conducteur de protection intégré

La désignation 4G120 mm² indique la présence de 4 conducteurs avec conducteur de protection inclus. C’est un point essentiel pour les installations où la continuité de protection doit être intégrée directement dans le câble, sans ajout d’un conducteur séparé. L’identification des conducteurs par couleur simplifie le repérage au moment du raccordement et contribue à une installation plus lisible dans les armoires, tableaux, coffrets et départs de puissance.

Comportement au feu classé Cca s3 d2 a3

Ce câble XVB dispose d’un classement de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Pour l’installateur et le prescripteur, cela permet d’identifier clairement son niveau de performance dans le cadre des exigences de câbles d’installation concernés par la classification CPR. Cette information est utile dès la préparation du chantier pour sélectionner une référence cohérente avec les contraintes du bâtiment, du cheminement et du niveau de performance attendu sur le poste concerné.

Dimensions et contraintes de pose à anticiper

Avec un diamètre extérieur approximatif de 40 mm et un poids de 4930 kg/km, ce câble appartient à la catégorie des fortes sections qui demandent une manutention et une préparation de cheminement adaptées. Son rayon de courbure minimal est de 12 fois le diamètre, un point important pour préserver la géométrie du câble lors de la pose. La température de pose est donnée de 0 à 60 °C, et la température de service statique de -15 à 60 °C, ce qui aide à planifier l’installation dans de bonnes conditions sur site.

Un choix pertinent pour les distributions électriques de forte puissance

Grâce à sa tension nominale Uo/U de 0,6/1 kV et à sa section 4G120 mm², ce câble d’installation XVB est destiné aux circuits fixes de distribution et d’alimentation où la capacité de transport et la présence d’un conducteur de protection sont déterminantes. Il convient particulièrement aux liaisons entre tableaux, aux départs d’armoires, aux raccordements d’équipements techniques et aux infrastructures où une section élevée est nécessaire pour répondre aux contraintes de puissance et de longueur de ligne.
