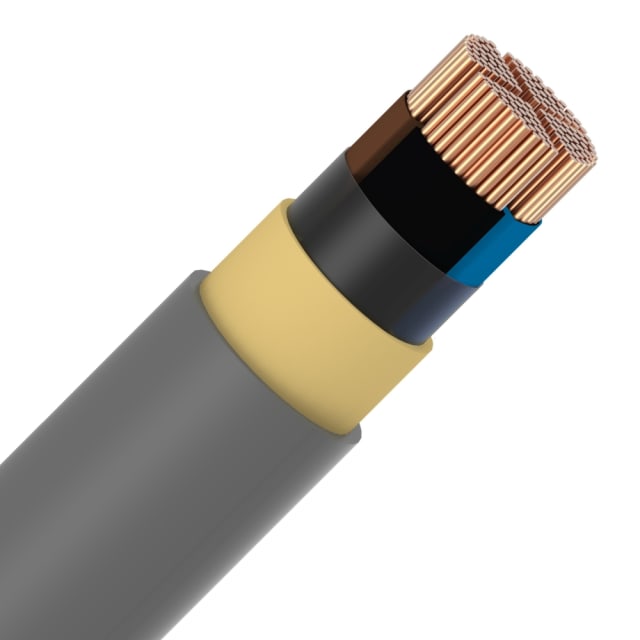

Câble d’installation XVB 4x120mm² XLPE/PVC 1kV gris

Câble d’installation XVB 4×120 mm² pour alimentation fixe en basse tension

Ce câble d’installation XVB 4×120 mm² XLPE/PVC 1 kV gris est conçu pour les liaisons de puissance en pose fixe lorsque de fortes sections sont nécessaires. Avec ses 4 conducteurs en cuivre et sa tension nominale de 0,6/1 kV, il répond aux besoins d’alimentation de tableaux, sous-tableaux, équipements techniques et distributions électriques exigeant une section élevée. Sa construction ronde facilite l’intégration dans les cheminements prévus pour les câbles d’énergie de gros diamètre.

Âme cuivre classe 2 : une section élevée pensée pour les courants importants

Chaque conducteur est réalisé en cuivre nu avec une âme câblée de classe 2 et une forme sectorale. Cette conception permet d’obtenir une forte capacité de transport de courant tout en conservant une géométrie adaptée aux câbles multiconducteurs de grande section. Le format 4×120 mm² convient particulièrement aux installations où la stabilité électrique, la continuité d’alimentation et la maîtrise des chutes de tension sont des critères déterminants sur des départs de puissance.

Isolation XLPE et gaine PVC : une combinaison adaptée aux contraintes d’installation

L’isolation principale en polyéthylène réticulé (XLPE) autorise une température maximale admissible du conducteur de 90 °C, ce qui en fait une solution pertinente pour les circuits fixes soumis à des sollicitations électriques soutenues. La gaine extérieure en PVC gris apporte une protection complémentaire pour l’usage courant en câble d’installation. L’ensemble XLPE/PVC associe ainsi tenue thermique sur l’âme et enveloppe extérieure pratique pour les environnements techniques de distribution.

4 conducteurs sans terre pour les configurations de distribution dédiées

Cette version comporte 4 conducteurs sans conducteur de protection intégré. Elle est destinée aux configurations où le schéma de câblage prévoit des conducteurs actifs séparés, avec une gestion distincte de la protection selon l’architecture de l’installation. L’identification des conducteurs par couleur simplifie le repérage au moment du raccordement et contribue à un câblage plus lisible dans les armoires, coffrets et points de terminaison.

Réaction au feu classée Cca s3 d2 a3 pour les bâtiments et cheminements techniques

Ce câble XVB bénéficie d’un classement de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Ce marquage apporte une information claire pour les projets où la sélection du câble doit tenir compte du comportement au feu du produit. Pour l’installateur comme pour le bureau d’études, cette classification permet d’identifier rapidement un câble d’énergie conforme à une exigence de gamme définie sur les chantiers tertiaires, résidentiels collectifs ou techniques.

Grand diamètre et rayon de courbure à anticiper à la pose

Avec un diamètre extérieur approximatif de 40 mm et un poids de 4930 kg/km, ce câble s’adresse à des installations dimensionnées pour des sections importantes. Son rayon de courbure minimal est de 12 fois le diamètre, soit un point essentiel à anticiper lors du tirage, du passage en réservations et de la préparation des arrivées en tableau. Cette donnée aide à sécuriser la pose, à préserver l’intégrité de l’isolant et à prévoir correctement l’encombrement dans les chemins de câbles, gaines ou traversées.

Plage de mise en œuvre et conditions de service en installation statique

La température de pose est donnée pour une plage de 0 à 60 °C, tandis que la température de service statique s’étend de -15 à 60 °C. Ces valeurs sont importantes pour planifier les travaux et vérifier l’adéquation du câble avec les conditions réelles du chantier ou du local technique. En installation fixe, ce câble est adapté aux usages où la robustesse de la section, la tenue thermique du conducteur et la compatibilité avec une distribution en 0,6/1 kV sont recherchées dans un seul produit.
