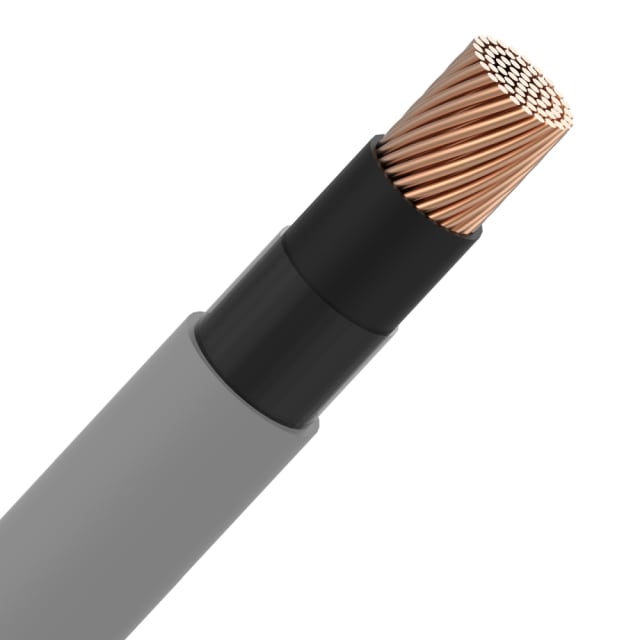

Câble d’installation XVB gris 1X240 mm² Cca 1 kV
Câble d’installation XVB gris 1 x 240 mm² en cuivre, isolation XLPE et gaine PVC, tension 1 kV, classe Cca. Adapté aux installations électriques fixes exigeant une forte section.
68.28€
311 en stock
311 en stock
Câble d’installation XVB 1X240 mm² pour liaisons de puissance en 1 kV
Ce câble d’installation XVB gris 1X240 mm² Cca 1 kV est conçu pour les circuits de puissance nécessitant une section élevée sur conducteur unique. Sa configuration monoconducteur de 240 mm² convient aux liaisons fixes où l’on recherche une forte capacité de transport de courant, avec une structure adaptée aux installations électriques exigeantes. Son format rond et son diamètre extérieur d’environ 28 mm facilitent l’identification du produit et l’anticipation de son encombrement en cheminement.
Âme cuivre classe 2 et isolation XLPE pour un usage d’installation fixe
L’âme en cuivre nu de classe 2 câblée associe bonne tenue mécanique et mise en œuvre adaptée aux sections importantes. La forme ronde du conducteur participe à une géométrie régulière du câble, utile lors du tirage et du positionnement. L’isolation principale en polyéthylène réticulé (XLPE) est prévue pour les contraintes d’un câble d’installation 0,6/1 kV et permet une température maximale admissible du conducteur de 90 °C, ce qui en fait une solution pertinente pour les liaisons fixes de distribution et d’alimentation.
Gaine extérieure PVC grise pensée pour les parcours techniques
La gaine extérieure en PVC gris protège le câble sur les parcours d’installation tout en offrant une finition sobre et immédiatement reconnaissable dans les environnements techniques. L’identification du conducteur par couleur simplifie le repérage lors de la préparation et du raccordement. L’absence de conducteur de protection intégré confirme qu’il s’agit d’un monoconducteur dédié aux montages où la composition du circuit et le choix du conducteur de protection sont gérés séparément selon le besoin de l’installation.
Classement CPR Cca : un câble adapté aux exigences de réaction au feu
Ce câble XVB relève de la classe de réaction au feu Cca selon EN 13501-6, avec classement complémentaire s3, d2 et a3. Ce positionnement est utile pour les projets où le niveau de performance CPR du câble fait partie des critères de sélection. Pour l’acheteur professionnel comme pour l’installateur, cette information permet de choisir plus rapidement la bonne référence dans les familles de câbles d’installation, en particulier lorsque le chantier impose un niveau de classification clairement défini.
Dimensions, rayon de courbure et conditions de pose à anticiper
Avec un poids indicatif de 2530 kg/km, ce câble 1X240 mm² est destiné à des usages où la préparation du déroulage, du supportage et du rayon de courbure doit être anticipée. Son rayon de courbure minimal est de 15 fois le diamètre extérieur, un point important pour préserver une pose propre sur les changements de direction. La température de pose est donnée pour une plage de 0 à 60 °C, tandis que la température de service statique s’étend de -15 à 60 °C, ce qui aide à planifier l’installation dans de bonnes conditions.
Un monoconducteur adapté aux alimentations et distributions de forte section
Grâce à sa section nominale de 240 mm², ce câble électrique XVB répond aux besoins des liaisons d’énergie demandant une section importante, notamment en distribution, alimentation de tableaux, raccordements techniques ou parcours entre équipements de puissance. Sa tension nominale Uo de 0,6 kV et U de 1 kV l’inscrit clairement dans la catégorie des câbles d’installation pour réseaux basse tension de puissance. C’est un choix cohérent lorsque la priorité porte sur une section élevée, un conducteur unique et une construction prévue pour une pose fixe.
Un choix clair pour éviter les erreurs entre variantes de câbles XVB
Dans la famille des câbles d’installation XVB, la combinaison 1X240 mm², gaine grise, isolation XLPE, gaine PVC et classement Cca permet d’identifier précisément cette version sans confusion avec des variantes multiconducteurs ou avec d’autres sections. Pour un achat en ligne de matériel électrique, cette lecture claire du produit fait gagner du temps au moment du chiffrage, de la préparation chantier et de la validation du bon câble avant commande.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Matériau de l'âme | cuivre |
|---|---|
| Matériau de recouvrement du conducteur | nu |
| Classe de construction de l'âme | Classe 2 = cablée |
| Forme de l'âme | rond |
| Nombre de conducteurs | 1 |
| Section nominale du conducteur | 240 mm² |
| Avec conducteur de protection | non |
| Spécification de l'isolation (principale) des fils | Polyéthylène réticulé (PRC - XLPE) |
| Identification du conducteur | couleur |
| Matériau de gaine extérieure | Polyvinylchloride (PVC) |
| Couleur de gaine extérieure | gris |
| Géométrie du câble | rond |
| classe de réaction au feu selon EN 13501-6 | Cca |
| classe de production de fumée selon EN 13501-6 | s3 (production de fumée importante) |
| classe de gouttelettes/particules enflammées selon EN 13501-6 | d2 (gouttelettes / particules enflammées persistant> 10 s) |
| classe de production d'acide selon EN 13501-7 | a3 |
| Tension nominale Uo | 0.6 kV |
| Tension nominale U | 1 kV |
| Poids | 2530 kg/km |
| Diamètre extérieur approx. | 28 mm |
| Rayon de courbure min. (x * diamètre) | 15 |
| Longueur rouleau/bobine | 1 m |
| Température max. admissible du conducteur | 90 °C |
| Température de pose | 0...60 °C |
| Température de service min./max., statique | -15...60 °C |
| Convient comme câble d'installation | oui |
| Product Carbon Footprint (CO2) | Estimation Sonepar |
Produits de la même série que le produit consulté
Ce câble XVB gris 1x240 mm² est-il adapté à une installation fixe ?
Oui, ce câble est prévu pour l’installation fixe. Il sert typiquement au câblage et à la distribution dans les installations électriques, et sa construction en cuivre, isolation XLPE et gaine PVC le destine à un usage en pose fixe.
Peut-on poser ce câble directement en apparent ou faut-il une protection supplémentaire ?
Le choix dépend du mode de pose et des règles de l’installation. En pratique, un câble d’installation XVB peut être utilisé en pose fixe, mais il faut vérifier la compatibilité avec le support, la protection mécanique et les exigences locales du chantier.
Ce câble peut-il être utilisé en intérieur et en extérieur ?
Son usage dépend surtout des conditions de pose et de la protection contre les agressions mécaniques et les contraintes environnementales. Avant installation, il faut vérifier que le mode de pose prévu est compatible avec l’environnement du chantier.
Comment se comporte ce câble lors de la pose dans des espaces étroits ou des chemins difficiles ?
Avec un diamètre extérieur d’environ 28 mm et un rayon de courbure minimal de 15 fois son diamètre, il faut prévoir suffisamment de place pour le passage et les courbures afin d’éviter toute contrainte excessive pendant la pose.
Quelle précaution prendre avant la mise en service de ce câble ?
Il faut contrôler que la pose a été réalisée sans blessure de la gaine, sans écrasement et sans courbure trop serrée. Il est aussi important de vérifier la conformité du raccordement et le serrage des connexions avant mise sous tension.
Ce câble convient-il pour des liaisons de forte section dans les tableaux ou armoires électriques ?
Oui, sa forte section le rend adapté aux liaisons de puissance, mais son encombrement nécessite de vérifier l’espace disponible dans les tableaux, armoires et goulottes avant intégration.
