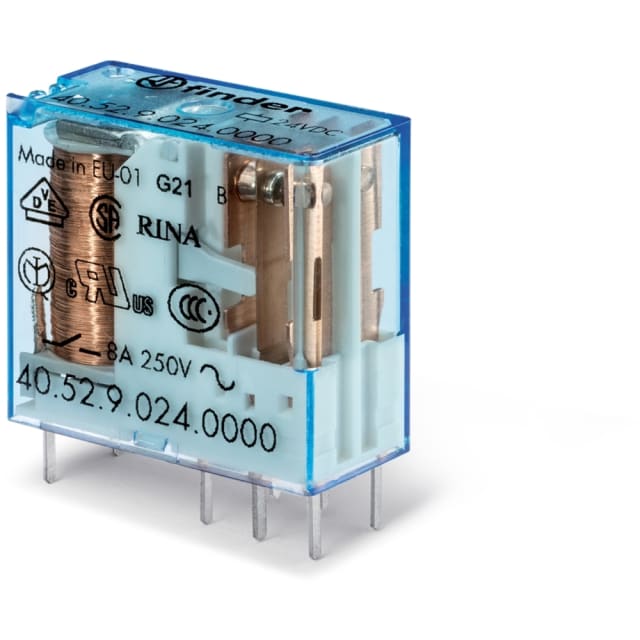

Relais PCB 2RT 8A 230V AC AgNi 405282300000

Relais PCB 2RT 8A 230 V AC pour commande et commutation sur circuit imprimé

Ce relais PCB 2RT 8A 230 V AC est conçu pour les montages de commande nécessitant deux contacts inverseurs dans un format compact à raccordement par broches. Sa configuration 2RT permet de piloter simultanément deux circuits ou de gérer des fonctions de basculement dans des cartes électroniques, automatismes, interfaces de commande ou ensembles de distribution intégrés. Son fonctionnement monostable convient aux applications où le relais revient à sa position de repos dès la coupure de la commande.

Bobine 230 V AC adaptée aux environnements de commande courants

Alimenté en 230 V AC à 50/60 Hz, ce relais s’intègre naturellement dans de nombreux schémas de commande en courant alternatif. Il est destiné aux installations où l’alimentation de pilotage est déjà disponible en 230 V, ce qui évite l’ajout d’une conversion de tension dédiée. Sa technologie de commande AC et son exécution non polarisée facilitent l’intégration dans les ensembles électrotechniques standards, tout en simplifiant le repérage et la maintenance des cartes équipées.

Deux contacts inverseurs 8 A pour une commutation souple

Avec ses 2 contacts inverseurs et son courant nominal de 8 A, ce relais répond aux besoins de commutation de charges de commande, de signalisation ou d’asservissement. Cette architecture apporte une vraie souplesse de câblage fonctionnel sur carte, notamment pour séparer des ordres, créer un report d’état ou commuter deux voies distinctes avec un seul organe. Le courant de démarrage maximal de 15 A aide également à mieux absorber les pointes momentanées au démarrage de certaines charges compatibles avec ce type de relais.

Contacts AgNi et pas de 5 mm pour montage sur support série 95

Ce modèle dispose de contacts en AgNi, un choix apprécié pour les applications de commutation répétitives en environnement de commande. Le pas de 5 mm et l’exécution embrochable permettent un montage direct sur circuit imprimé ou sur support de la série 95, ce qui apporte davantage de flexibilité en fabrication, en remplacement et en maintenance. Pour l’intégrateur comme pour l’exploitant, cela facilite la mise en œuvre dans les ensembles où l’accessibilité du relais doit rester pratique sans revoir toute la carte.

Format miniature pour intégration dans des ensembles compacts

Avec des dimensions de 12,4 mm de largeur, 25 mm de hauteur et 29 mm de profondeur, ce relais PCB trouve facilement sa place dans les cartes et sous-ensembles où l’espace est compté. Ce gabarit compact permet d’optimiser l’implantation des composants dans les coffrets, modules de commande ou interfaces techniques, sans compromettre la présence de deux inverseurs. Il constitue ainsi une solution pertinente pour les réalisations recherchant densité d’intégration et clarté de conception.

Protection RT II et indice IP20 pour un usage en ensemble intégré

Classé RT II, ce relais bénéficie d’une exécution adaptée aux montages protégés contre les flux de nettoyage, un point important dans de nombreuses fabrications sur circuit imprimé. Son indice IP20 indique qu’il est destiné à être intégré dans un environnement ou un appareillage offrant la protection globale de l’ensemble. Il convient donc particulièrement aux cartes électroniques, interfaces et sous-ensembles installés dans un coffret, un tableau ou un équipement technique fermé.

Une solution pertinente pour automatismes, interfaces et cartes de puissance légère

Ce relais PCB 2RT 8A 230 V AC convient aux usages de commande dans les tableaux, protections et systèmes de distribution électrique, mais aussi dans les automatismes, cartes d’interface, platines techniques et équipements de pilotage. L’absence de socle fourni, de bornes amovibles et d’affichage LED en fait un composant orienté intégration pure, pensé pour les professionnels qui recherchent un relais de circuit imprimé clair à sélectionner, simple à implanter et cohérent avec des architectures de commande en courant alternatif.
