Interface relais modulaire 2RT 8A 24V DC 485270240050SPA

Interface relais modulaire 2RT 8A 24 V DC pour commande et adaptation de signaux

Cette interface relais modulaire est conçue pour assurer l’isolement et l’interface entre une commande en 24 V DC et les circuits de puissance ou de signalisation associés. Sa configuration 2RT permet de piloter deux circuits commutés dans un encombrement réduit, ce qui en fait une solution adaptée aux armoires électriques, coffrets de commande, automatismes industriels et tableaux de distribution nécessitant une commutation propre et lisible.

Configuration 2RT et calibre 8 A pour des usages polyvalents

Avec ses deux contacts commutateurs et son courant nominal de 8 A, ce relais d’interface répond à de nombreux besoins de commutation en environnement industriel et tertiaire. Cette architecture facilite la séparation des fonctions de commande, de retour d’état ou de report d’alarme, tout en conservant une implantation simple sur rail. La version monostable polarisée en courant continu convient particulièrement aux applications de pilotage automates, interfaces d’entrées/sorties et commandes intermédiaires.

Commande en 24 V DC avec visualisation immédiate par LED

Le relais est prévu pour une commande en 24 V DC et intègre un affichage LED, très utile pour visualiser rapidement l’état d’excitation de la bobine lors des opérations de câblage, de mise en service ou de maintenance. Cette présence visuelle simplifie le diagnostic sur tableau et permet de repérer plus vite un ordre actif, sans devoir multiplier les contrôles sur plusieurs bornes.

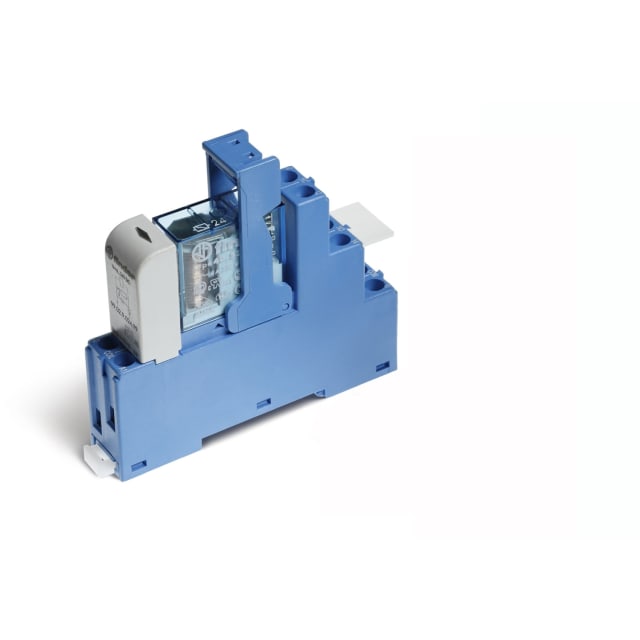

Module complet avec socle pour un montage direct et rationnel

L’appareil est livré complet avec son socle, ce qui facilite l’intégration dans une installation neuve comme en remplacement. Son format modulaire compact, avec une largeur de 15,8 mm, une hauteur de 78,6 mm et une profondeur de 75,3 mm, permet d’optimiser l’espace disponible dans les coffrets. Ce gabarit est particulièrement intéressant lorsque plusieurs interfaces relais doivent être installées côte à côte dans une zone de commande dense.

Raccordement à vis pour un câblage net et bien maintenu

Le raccordement électrique s’effectue par bornes à vis, une solution appréciée pour obtenir un serrage franc et une tenue mécanique adaptée aux environnements de tableau. Ce mode de connexion favorise un câblage structuré, lisible et simple à reprendre lors des interventions. L’absence de bornes amovibles oriente ce modèle vers une implantation fixe, pensée pour une installation stable et ordonnée.

Protection de la bobine et interface adaptée aux circuits de commande

Cette interface relais intègre une protection de bobine avec module de présence tension, un avantage concret pour les circuits de commande en courant continu. Cette conception aide à limiter les effets liés aux surtensions de coupure sur les organes de pilotage en amont et participe à une intégration plus propre dans les architectures d’automatisme. Elle convient ainsi aux montages où l’on recherche une interface claire entre électronique de commande et commutation terrain.

Format IP20 pour intégration en armoire et tableaux électriques

Avec son indice de protection IP20, ce relais modulaire est destiné à être installé dans un environnement protégé, typiquement à l’intérieur d’une armoire, d’un coffret ou d’un tableau. Son corps en matériau thermoplastique et ses contacts en alliage de cuivre répondent aux attentes d’un matériel d’interface destiné aux ensembles de distribution, de contrôle et de pilotage. C’est un choix pertinent pour les professionnels recherchant un relais d’interface 24 V DC 2RT 8 A compact, visible en façade et facile à intégrer dans un câblage technique soigné.
