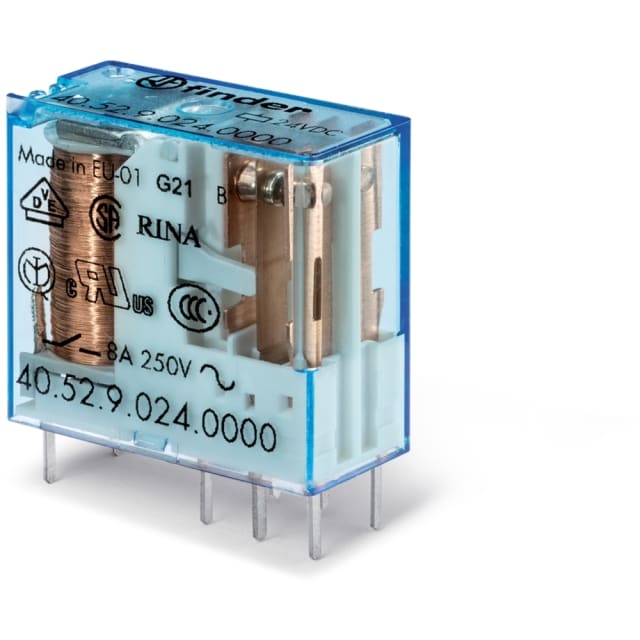

Relais imprimé 2RT 8A 24V DC sensible AgNi 405270240000

Relais imprimé 2RT 8A 24V DC pour commandes et interfaces compactes

Ce relais imprimé 2RT 8A 24V DC est conçu pour les montages où l’on recherche une commutation électromécanique compacte directement sur circuit imprimé ou sur support compatible série 95. Sa configuration à 2 contacts inverseurs permet de piloter deux circuits ou de gérer des fonctions de basculement, de report d’état et d’interface entre commande et puissance. La bobine sensible en 24 V DC convient particulièrement aux environnements d’automatisme, de régulation, de carte électronique et de gestion de signaux de commande.

Configuration 2RT monostable adaptée aux fonctions de commutation polyvalentes

Avec ses 2 contacts commutateurs, ce relais apporte une vraie souplesse de câblage pour les applications de tableau, d’interface ou d’équipement embarquant une carte électronique. Son fonctionnement monostable permet un changement d’état uniquement pendant l’alimentation de la bobine, ce qui le rend adapté aux logiques de commande temporaires, aux séquences automatiques, aux reports et aux ordres de pilotage nécessitant un retour à l’état initial dès disparition de la tension de commande.

Bobine 24 V DC sensible pour une commande basse consommation

La commande en courant continu 24 V répond aux usages courants des systèmes d’automatisme et d’appareillage de contrôle. La version sensible est intéressante lorsque l’on souhaite limiter la consommation de la bobine sur la carte ou sur la sortie de commande. Ce positionnement en fait un choix pertinent pour les interfaces pilotées par automate, carte électronique, module logique ou système de régulation fonctionnant en 24 V DC.

Pouvoir de coupure 8 A avec contacts AgNi pour charges de commande

Ce modèle admet un courant nominal de 8 A, avec un courant de démarrage maximal de 15 A, ce qui permet de couvrir de nombreuses fonctions de commutation sur charges de commande, auxiliaires ou circuits d’interface. Le matériau de contact AgNi est recherché pour les applications générales de commutation nécessitant un bon compromis entre usage industriel, endurance électrique et polyvalence. La présence de 2 inverseurs facilite en plus la séparation de fonctions ou la commutation simultanée de deux voies.

Format compact pour intégration sur circuit imprimé ou support embrochable

Avec des dimensions réduites de 12,4 mm de largeur, 25 mm de hauteur et 29 mm de profondeur, ce relais imprimé s’intègre facilement dans des ensembles compacts. Son pas de 5 mm et sa compatibilité avec un support de la série 95 facilitent l’implantation dans des architectures où l’on veut conserver un relais enfichable, accessible et simple à remplacer. Ce format est particulièrement apprécié dans les cartes de commande, coffrets techniques, sous-ensembles modulaires et équipements de distribution intégrant des fonctions de relais.

Version sans LED ni socle pour une intégration directe et sobre

Ce relais est livré sans socle, sans bornes amovibles et sans affichage LED, ce qui correspond à une logique d’intégration directe dans un assemblage déjà prévu pour recevoir le composant. Ce choix convient aux fabricants de coffrets, intégrateurs et techniciens qui veulent conserver la maîtrise de leur architecture de montage, sans ajouter d’accessoires inutiles lorsque la signalisation ou le support sont déjà prévus ailleurs dans l’installation.

Protection RT II et encombrement adapté aux ensembles électriques techniques

Classé RT II, ce relais bénéficie d’une exécution adaptée aux environnements où l’on recherche une protection du mécanisme contre les flux de soudure lors des opérations d’assemblage. Son indice de protection IP20 correspond à son usage comme composant intégré dans un ensemble ou un coffret. Pour l’acheteur professionnel, cela en fait une solution cohérente pour les cartes de contrôle, interfaces de tableau électrique, modules de distribution et applications techniques nécessitant un relais imprimé 24 V DC 2RT 8 A compact et bien identifié.
