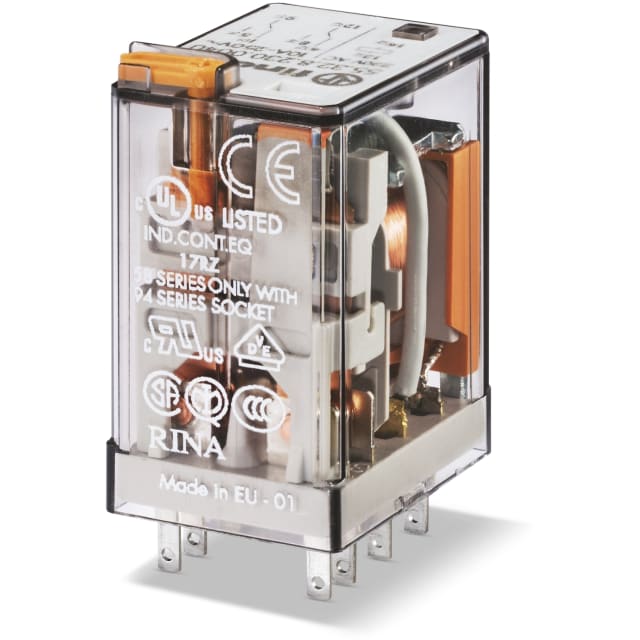

Relais industriel 2RT 10A 24V DC test mécanique 553290240040

Relais industriel 2RT 10A 24V DC pour commande et commutation sur support embrochable

Ce relais industriel 24 V DC est conçu pour les fonctions de commande, d’interface et de commutation dans les tableaux électriques et ensembles de distribution. Sa configuration 2RT permet de piloter deux circuits de commutation avec un seul relais, ce qui en fait une solution pratique pour les automatismes, coffrets de commande et applications de signalisation. Son format embrochable le destine à un montage sur support compatible série 94, pour une intégration claire et rationnelle dans les ensembles câblés.

Commande en 24 V continu avec fonctionnement monostable

Alimenté en 24 V DC, ce relais convient aux environnements de commande basse tension couramment rencontrés dans les installations industrielles et tertiaires. Son fonctionnement monostable répond aux besoins de commutation instantanée : le relais change d’état à l’alimentation de la bobine puis revient à sa position initiale dès la coupure de commande. Cette logique est particulièrement adaptée aux circuits de pilotage, de découplage et d’asservissement.

Deux contacts inverseurs 10 A pour une commutation polyvalente

Avec ses 2 contacts inverseurs et son courant nominal de 10 A, ce relais permet de traiter des ordres de commutation variés sur charges de commande, de signalisation ou de puissance modérée. Le pouvoir de commutation associé à un courant de démarrage maximal de 20 A apporte une bonne souplesse d’usage sur des circuits nécessitant une réponse nette au collage. Cette configuration 2RT est recherchée lorsque l’on doit disposer simultanément d’un contact travail et d’un contact repos sur deux voies distinctes.

Bouton de test mécanique et indicateur d’état pour les interventions

La présence d’un test mécanique et d’un indicateur mécanique facilite les opérations de contrôle, de mise en service et de maintenance. Le bouton de test permet de vérifier le comportement du relais sans dépendre uniquement de la commande électrique, tandis que l’indication mécanique aide à visualiser rapidement l’état du contact. C’est un avantage concret dans les armoires où la lisibilité de fonctionnement et la rapidité de diagnostic sont essentielles.

Format compact pour coffrets et tableaux électriques

Avec des dimensions de 20,7 mm de largeur, 37,2 mm de hauteur et 27,7 mm de profondeur, ce relais industriel s’intègre facilement dans les espaces restreints. Son raccordement à broches est pensé pour une implantation sur embase adaptée, ce qui simplifie le remplacement du relais sans reprise complète du câblage du support. Ce principe est particulièrement apprécié dans les tableaux de protection, de distribution et de commande où la maintenance doit rester rapide et propre.

Conception adaptée aux usages de relais enfichable en environnement technique

Ce modèle est livré sans socle, sans bornes amovibles et sans voyant LED, ce qui permet de sélectionner séparément le support correspondant à l’architecture du coffret. Sa conception non polarisée en tension continue apporte une plus grande souplesse de mise en œuvre côté commande. Les contacts sont prévus en alliage cuivreux, avec une surface non traitée, pour répondre aux usages classiques de relais de commutation embrochables dans les équipements électriques.

Un choix pertinent pour automatisme, interface de commande et distribution

Ce relais industriel 2RT 10A 24V DC convient aux monteurs, tableautiers et mainteneurs recherchant un relais embrochable compact avec test mécanique, indicateur d’état et double inverseur. Il trouve naturellement sa place dans les coffrets d’automatisme, les armoires de commande, les interfaces entre organes de pilotage et récepteurs, ainsi que dans les ensembles de distribution nécessitant une commutation nette, lisible et simple à remplacer sur support dédié.
