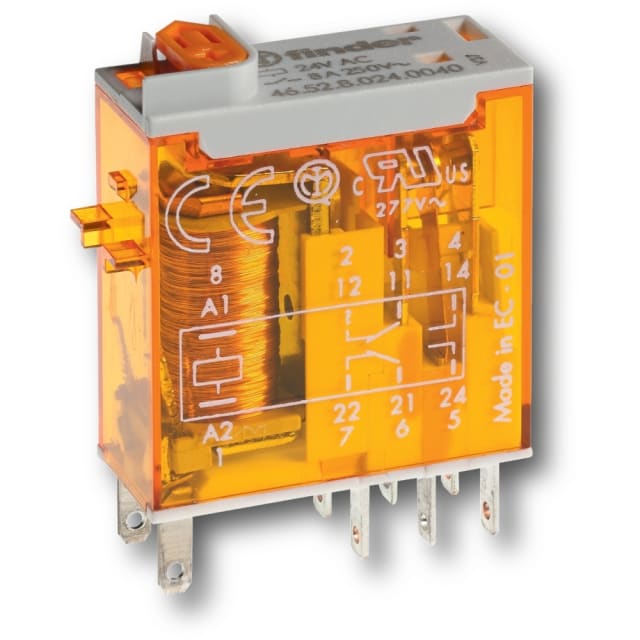

Relais miniature 2RT 8A 24V DC avec bouton test

Relais miniature 2RT 8A 24 V DC pour commande et interface

Ce relais miniature 2RT 8 A en 24 V DC est conçu pour les fonctions de commutation et d’interface dans les tableaux électriques, armoires de commande et automatismes. Son format compact facilite l’intégration lorsque l’espace disponible est limité, tout en permettant de piloter deux circuits inverseurs à partir d’une même commande. Sa version monostable convient particulièrement aux applications où le relais doit revenir à son état initial dès la disparition de la tension de commande.

Double contact inverseur pour une commutation polyvalente

Avec ses 2 contacts inverseurs, ce relais offre une grande souplesse de câblage pour séparer, transférer ou reproduire un ordre électrique. Cette configuration est adaptée aux fonctions classiques de signalisation, de report d’état, d’isolement de commande ou de basculement de circuit. Le courant nominal de 8 A permet de couvrir de nombreux usages en commande auxiliaire, avec une capacité de courant d’appel pouvant atteindre 15 A selon l’application.

Bobine 24 V DC adaptée aux circuits de commande continus

La bobine de commande en 24 V DC s’intègre naturellement dans les installations utilisant une alimentation continue, très répandue en automatisme, coffrets de commande et équipements techniques. Le relais est non polarisé, ce qui simplifie son raccordement sur la bobine. Cette exécution permet une utilisation cohérente dans les chaînes de commande basse tension continue, avec une réponse adaptée aux besoins de commutation monostable.

Bouton test verrouillable et indicateur mécanique utiles en maintenance

La présence d’un bouton test verrouillable apporte un vrai avantage lors des opérations de contrôle, de mise en service et de dépannage. Il devient possible d’actionner mécaniquement le relais pour vérifier le comportement du circuit sans attendre la commande électrique réelle. L’indicateur mécanique permet en complément de visualiser rapidement l’état du relais, ce qui facilite le diagnostic dans un tableau ou une armoire où la lisibilité des organes de commande est essentielle.

Format compact pour intégration sur socle embrochable ou soudure

Grâce à ses dimensions réduites de 12,4 mm de largeur, 32,8 mm de hauteur et 29 mm de profondeur, ce relais miniature trouve facilement sa place dans les ensembles compacts. Son raccordement à broches le destine à un montage sur support adapté ou à une implantation prévue pour ce type de connexion. Cette conception est intéressante pour les montages nécessitant un remplacement rapide du relais ou une organisation nette des interfaces de commande dans le coffret.

Conception de contact pensée pour les usages de commutation auxiliaire

Ce modèle utilise des contacts en alliage de cuivre, avec une version annoncée en AgNi dans la description de référence, pour répondre aux besoins courants de commutation en environnement de commande. La configuration en contact simple inverseur sur chacun des deux pôles le rend pertinent pour les fonctions de transfert, de séparation de potentiel ou de report logique. L’absence de contacts guidés de force oriente ce relais vers des usages de commande et d’interface plutôt que vers des fonctions de sécurité dédiées.

Protection et implantation dans les environnements de tableau

Avec un indice de protection IP40 sur le relais, ce produit est destiné à être installé dans un environnement protégé, typiquement à l’intérieur d’un tableau, coffret ou ensemble électrique adapté. Il est livré sans socle et sans bornes amovibles, ce qui permet de sélectionner le support le plus approprié à l’architecture du montage. Pour l’installateur comme pour le mainteneur, ce relais constitue une solution compacte et fonctionnelle pour les circuits de commande 24 V DC nécessitant deux inverseurs et un accès pratique au test manuel.
