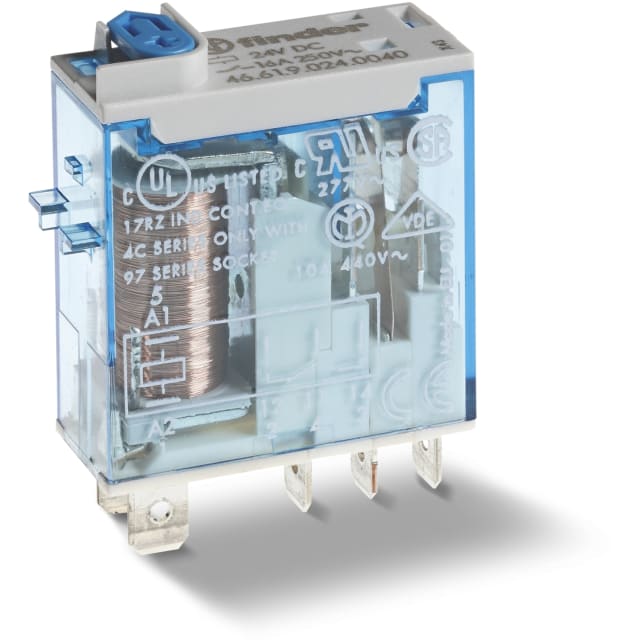

Relais miniature 1RT 16A 24V DC avec LED 466190240074

Relais miniature 1RT 16A 24V DC pour interfaces et automatismes industriels

Ce relais miniature 1RT 16A 24V DC est conçu pour les fonctions de commutation dans les armoires, interfaces de commande et équipements industriels compacts. Son format enfichable facilite son intégration dans les ensembles de relais d’interface, tout en apportant une commande en courant continu 24 V adaptée aux circuits d’automatisme, de supervision et de pilotage. Avec son contact inverseur 1RT, il permet de gérer simplement un changement d’état sur une seule voie de sortie.

Commande 24 V DC avec fonctionnement monostable

La bobine fonctionne en 24 V DC avec une plage indiquée à 24…24 V, pour une commande dédiée et sans ambiguïté dans les installations en courant continu. Le relais est de type monostable : il revient à sa position de repos dès que l’alimentation de commande est coupée. Cette configuration convient particulièrement aux séquences de commande, aux reports d’état, à l’isolement entre circuit de pilotage et circuit de puissance, ainsi qu’aux automatismes où l’état du relais doit suivre immédiatement l’ordre envoyé.

Contact inverseur 16 A pour charges de commande et de puissance modérée

Équipé d’un contact simple de type inverseur, ce relais accepte un courant nominal de 16 A. Il peut ainsi être utilisé pour commuter des charges de signalisation, des organes de commande, des actionneurs ou des circuits auxiliaires nécessitant un relais industriel compact mais capable d’encaisser un courant soutenu. Le courant de démarrage maximal annoncé à 25 A constitue un point utile pour les applications présentant un appel de courant au basculement, sous réserve bien sûr du dimensionnement global de l’installation et de la nature réelle de la charge.

Raccordement à broches avec implantation compacte

Le raccordement électrique s’effectue par broches, avec une exécution pensée pour le montage enfichable. Cette architecture simplifie les opérations de remplacement sur support compatible et convient bien aux tableaux où la rapidité d’intervention et la lisibilité du câblage sont recherchées. Avec seulement 12,4 mm de largeur, 32,8 mm de hauteur et 29 mm de profondeur, ce relais miniature trouve facilement sa place dans les ensembles à forte densité, sans alourdir l’encombrement du coffret.

Lecture visuelle pratique grâce à l’indication mécanique et à la double LED

Ce modèle se distingue par une aide au contrôle particulièrement pratique en maintenance et en mise en service : il intègre un indicateur mécanique de position ainsi qu’une double LED. Pour l’exploitant ou le tableautier, cela permet de visualiser plus rapidement l’état du relais pendant les tests, les diagnostics et les vérifications fonctionnelles. Le bouton test verrouillable apporte en complément un confort appréciable pour valider le comportement du circuit sans modifier durablement l’architecture de commande.

Contact AgNi et conception adaptée aux usages d’interface

La description de ce relais mentionne un matériau de contact AgNi, apprécié dans les relais d’interface pour les applications de commutation générales. Ce choix le rend pertinent pour des usages de commande industrielle courants, où l’on recherche un relais miniature capable de s’intégrer proprement entre l’automate, le bornier, le module d’interface et l’organe commandé. L’exécution non polarisée de la commande DC apporte également davantage de souplesse lors de l’intégration dans les circuits prévus pour cette configuration.

Un format pertinent pour coffrets, armoires et modules de relais

Grâce à son faible encombrement, à son indice de protection IP40 au niveau du relais et à son principe de montage enfichable, ce relais miniature 1RT 16A 24V DC répond bien aux besoins des intégrateurs, électriciens industriels et automaticiens qui recherchent un composant clair à identifier et simple à exploiter dans un environnement d’armoire. Il convient particulièrement aux montages d’interface où la compacité, la visibilité d’état et la capacité de commutation doivent être réunies dans un seul relais.
