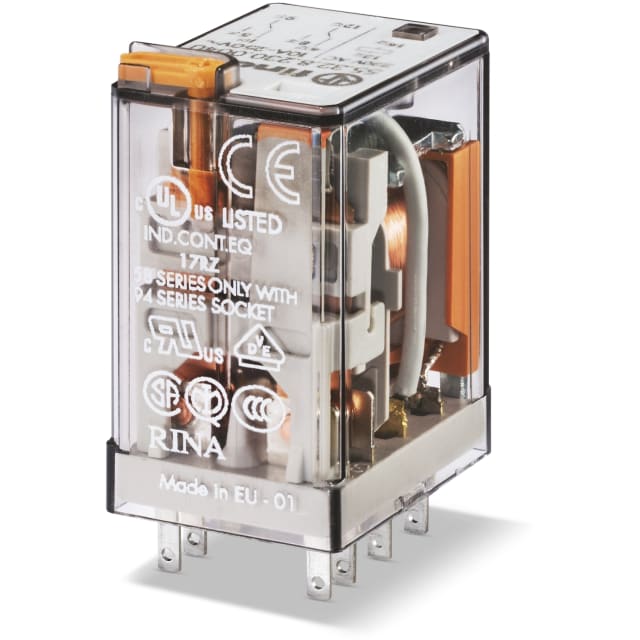

Relais industriel embrochable 2RT 10A 24V DC 553290240074

Relais industriel embrochable 2RT 10A 24V DC pour circuits d’interface et de commande

Ce relais industriel embrochable 2RT 10A 24V DC est conçu pour les fonctions d’interface entre l’automatisme, la commande et les charges à commuter. Son format enfichable facilite l’intégration dans les armoires et coffrets où la lisibilité, l’accessibilité et la rapidité de remplacement sont recherchées. Avec ses 2 contacts inverseurs, il permet de gérer simplement des ordres de commutation, de report d’état ou de séparation galvanique dans de nombreuses applications industrielles.

Configuration 2 contacts inverseurs 10 A adaptée aux usages polyvalents

Grâce à sa configuration 2RT, ce relais offre deux contacts commutateurs pour piloter plusieurs circuits ou combiner commande et signalisation dans un seul composant. Son courant nominal de 10 A convient aux applications courantes de commutation en environnement industriel. La version monostable assure un fonctionnement classique et direct : le relais change d’état à l’alimentation de la bobine puis revient à sa position initiale dès la coupure de commande.

Bobine 24 V DC avec commande en courant continu

Ce modèle fonctionne en 24 V DC, une tension très utilisée dans les architectures de commande, d’automatisme et d’interface. Cette compatibilité simplifie son intégration dans les installations équipées en courant continu pour le pilotage de relais, d’entrées/sorties ou de fonctions auxiliaires. Sa commande non polarisée apporte davantage de souplesse au câblage dans les systèmes où la continuité et la simplicité d’installation sont importantes.

Visualisation claire de l’état grâce à la LED, au bouton test et à l’indicateur mécanique

Ce relais se distingue par une lecture immédiate de son état de fonctionnement. Il intègre un affichage LED, un indicateur mécanique de position ainsi qu’un bouton de test, ce qui facilite les opérations de contrôle, de mise en service et de diagnostic. Dans la pratique, ces éléments permettent de vérifier rapidement l’activation du relais sans démontage ni instrumentation lourde, un avantage appréciable lors des interventions de maintenance ou des vérifications en coffret.

Montage embrochable pratique sur support compatible

Le raccordement à broches confirme une conception prévue pour un montage sur support enfichable. Cette architecture est particulièrement intéressante lorsque l’on souhaite accélérer le remplacement d’un relais, limiter le temps d’arrêt ou organiser proprement une rangée de relais d’interface. Le produit est livré sans socle, ce qui permet de sélectionner le support adapté à l’installation existante ou au niveau d’équipement souhaité.

Encombrement maîtrisé pour intégration en armoire

Avec des dimensions compactes de 20,7 mm de largeur, 37,2 mm de hauteur et 27,7 mm de profondeur, ce relais s’intègre facilement dans les ensembles de commande où la place disponible doit être optimisée. Son format est bien adapté aux tableaux, coffrets et platines de câblage demandant une implantation dense tout en conservant une bonne accessibilité pour le contrôle visuel et les opérations de remplacement.

Caractéristiques techniques utiles pour bien choisir

Ce relais industriel embarque des contacts en alliage cuivreux de type AgNi selon les données produit disponibles, pour une commutation adaptée aux usages d’interface et de commande. Il ne dispose pas de contacts guidés de force ni de bornes amovibles, et présente un indice de protection IP20. Son courant de démarrage maximal atteint 20 A, ce qui constitue un point à considérer pour les appels de charge au démarrage. Ce modèle correspond à une exécution simple contact avec deux inverseurs et une alimentation de service en courant continu 24 V.

Un choix pertinent pour maintenance, automatisme et relais d’interface

Ce relais embrochable 24 V DC 2RT 10 A répond aux besoins des professionnels recherchant un composant clair à exploiter dans les circuits de commande industrielle, les interfaces d’automate, les reports d’état et les fonctions auxiliaires. Son association entre format enfichable, double visualisation LED, test manuel et indicateur mécanique en fait une solution particulièrement pratique pour les environnements où la lecture rapide de l’état et la facilité d’intervention priment.
