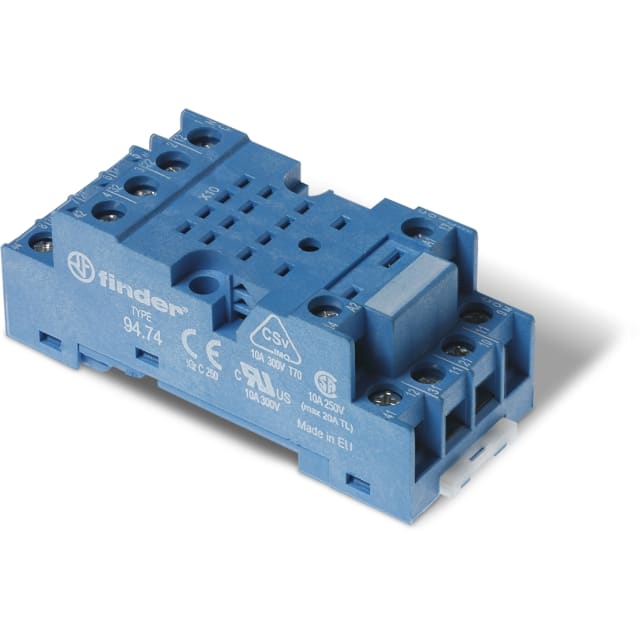

Support relais 10A 250V à vis pour série 5534 9474SMA

Support relais à vis conçu pour la série 5534

Ce support relais 10A 250V est prévu pour l’intégration des relais de série 5534 avec une implantation nette et sécurisée dans les ensembles de commande. Sa configuration 14 broches permet de recevoir le relais correspondant sur un socle dédié, avec un maintien par étrier métallique. Il constitue une solution adaptée aux armoires industrielles, coffrets de commande et montages nécessitant un remplacement simple du relais sans reprise complète du câblage.

Raccordement à vis pour un câblage clair et accessible

Le raccordement électrique à vis convient particulièrement aux installations où la lisibilité du câblage, le serrage contrôlé et l’accessibilité en maintenance sont recherchés. Ce type de connexion facilite le repérage conducteur par conducteur lors du montage, des vérifications ou d’un échange de relais. L’absence de bornes amovibles favorise une implantation directe et stable du support dans le coffret.

Montage sur rail DIN 35 mm ou sur panneau

Ce socle pour relais industriels est compatible avec un montage sur rail DIN 35 mm, format standard en armoire électrique, et peut également être installé sur panneau selon la configuration retenue. Cette polyvalence permet d’intégrer le support aussi bien dans une ligne de commande compacte que dans un coffret nécessitant une disposition spécifique des composants. Pour l’installateur, cela simplifie l’adaptation au support mécanique déjà en place.

Format pratique pour l’intégration en coffret

Avec une largeur de 30 mm, une hauteur de 70,5 mm et une profondeur de 61,3 mm, ce support présente un encombrement adapté aux montages d’interface et de relais en environnement technique. Ses dimensions facilitent l’organisation des appareillages sur rail tout en laissant une place cohérente au passage et au repérage des conducteurs. C’est un format bien adapté aux tableaux où la densité d’équipement doit rester compatible avec une maintenance propre.

Maintien mécanique par étrier métallique

La présence d’un étrier métallique permet de maintenir le relais en place sur son support, un point apprécié dans les applications soumises aux manipulations de maintenance ou aux sollicitations mécaniques normales d’un coffret industriel. Ce système contribue à conserver un bon positionnement du relais sur le socle et à rendre les opérations de remplacement plus nettes, sans ajout d’accessoire séparé.

Adapté aux environnements techniques avec large plage de température

Ce support est donné pour une température ambiante de fonctionnement de -40 °C à +70 °C. Cette plage le rend pertinent pour de nombreuses applications en automatisme, distribution de commande et équipements techniques installés dans des environnements variables. Pour les intégrateurs et mainteneurs, cela apporte une marge d’usage intéressante lorsqu’un matériel doit rester compatible avec des conditions d’exploitation étendues.

Un socle relais pensé pour une installation lisible et évolutive

En pratique, ce support facilite la mise en œuvre d’un relais enfichable dans une logique d’installation structurée : câblage sur socle, relais remplaçable, repérage plus simple et intervention plus rapide en maintenance. Pour une boutique de matériel électrique, il répond à un besoin précis en interfaces et relais industriels : disposer d’un support à vis 14 broches, pour rail DIN 35 mm, destiné à la série 5534, avec un montage propre et fonctionnel dans le temps.
