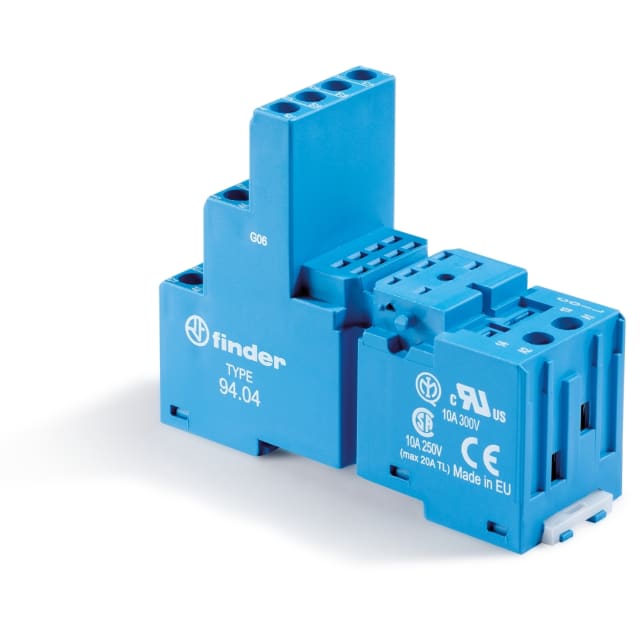

Support relais 10A 250V série 5534 bleu 9404SMA

Support relais 10A 250V pour série 5534

Ce support relais 10A 250V est conçu pour recevoir les relais de la série 5534. Il constitue une base de raccordement adaptée aux environnements industriels où l’on recherche une implantation claire, compacte et facile à intégrer dans une armoire ou sur un panneau. Sa conception en version bleue facilite aussi le repérage visuel dans les ensembles de commande et d’interface.

Montage pratique sur rail DIN 35 mm ou sur panneau

Le support accepte un montage sur rail DIN 35 mm et peut également être posé sur panneau. Cette double possibilité apporte davantage de souplesse lors de la conception ou de la maintenance d’une installation. Il convient aussi bien aux armoires neuves qu’aux remplacements ciblés lorsque l’encombrement et l’organisation du câblage doivent être maîtrisés.

Raccordement à vis avec bornes à cage pour un câblage net

Le raccordement électrique se fait par vis avec bornes à cage, une configuration appréciée pour obtenir un serrage précis et un câblage structuré. Ce type de connexion convient particulièrement aux montages industriels demandant une intervention simple au moment de l’installation ou lors des opérations de remplacement. Le support prévoit en plus une séparation du raccordement bobine et contacts, ce qui aide à organiser le câblage de façon plus lisible.

Format 14 broches adapté aux applications d’interface

Avec ses 14 broches, ce socle est destiné aux relais embrochables compatibles de la série 5534. Il permet une mise en place rapide du relais tout en conservant une base fixe dans l’installation. Ce principe est particulièrement utile dans les circuits d’interface, de commande et de signalisation, où le remplacement du relais doit pouvoir se faire sans reprendre tout le câblage en place.

Dimensions équilibrées pour l’intégration en coffret

Avec une largeur de 27 mm, une hauteur de 76 mm et une profondeur de 70,3 mm, ce support relais présente un gabarit bien adapté aux montages en coffret ou en tableau. Son format permet d’optimiser l’espace disponible tout en laissant une implantation propre pour les conducteurs. C’est un choix pertinent lorsque plusieurs relais doivent être regroupés sur rail sans compliquer l’accès au câblage.

Maintien du relais par étrier métallique

Le support est équipé d’un étrier métallique de maintien. Cet élément contribue au bon maintien du relais une fois embroché, ce qui est particulièrement utile dans les ensembles soumis aux manipulations de maintenance ou aux contraintes d’exploitation courantes. Cette configuration participe à une mise en œuvre plus sécurisée du relais sur son socle.

Utilisation en environnement technique exigeant

Ce modèle est prévu pour fonctionner dans une plage de température ambiante étendue, de -40 °C à +70 °C. Il répond ainsi aux besoins des applications industrielles et techniques où les conditions de service peuvent varier fortement. L’absence de bornes amovibles convient aux installations recherchant une base de raccordement fixe, simple à identifier et durable dans son organisation.

Un socle pensé pour les extensions et accessoires compatibles

Ce support admet un supplément fonctionnel possible, ce qui permet d’envisager l’ajout d’accessoires compatibles selon les besoins du montage. Pour l’installateur comme pour le mainteneur, cela représente une solution intéressante lorsque l’on souhaite faire évoluer une interface relais sans changer toute la base de raccordement. Ce support relais pour série 5534 s’intègre ainsi facilement dans une logique de câblage industriel ordonnée et évolutive.
