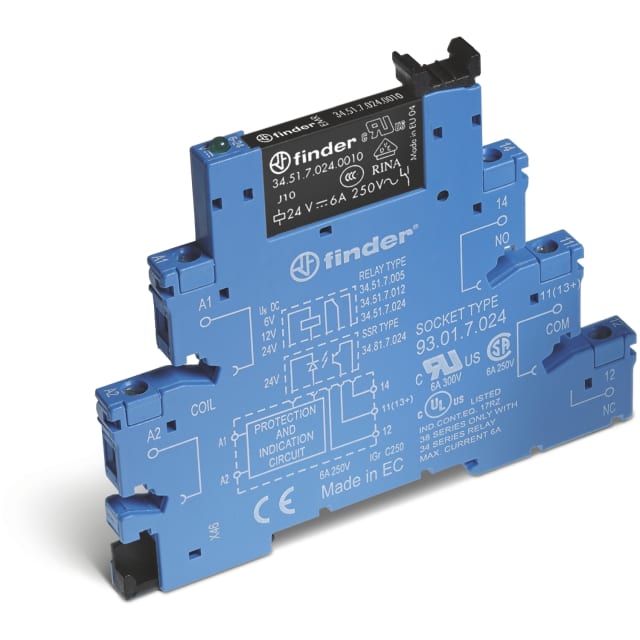

Interface relais modulaire 1RT 6A 24V AC/DC pour automatisme et commande

Cette interface relais modulaire 1RT 6A 24V AC/DC est conçue pour l’interfaçage entre les signaux de commande et les circuits de puissance dans les armoires électriques, équipements industriels et automatismes. Son fonctionnement monostable, associé à une bobine de commande compatible en courant alternatif comme en courant continu 24 V, permet une intégration simple dans de nombreuses architectures de pilotage. Le contact inverseur unique convient parfaitement aux fonctions de report d’état, de commutation, d’isolement galvanique ou d’adaptation entre automate, capteur et actionneur.

Format ultra-compact pour optimisation de l’encombrement en coffret

Avec une largeur de seulement 6,2 mm, ce relais d’interface modulaire répond aux besoins de densité de câblage dans les coffrets et tableaux de commande. Ce faible encombrement permet de multiplier les points de commutation sur rail tout en conservant une implantation propre et rationnelle. Ses dimensions compactes, 88,4 mm de hauteur et 72,1 mm de profondeur, en font une solution adaptée aux montages où chaque module compte, notamment dans les ensembles de commande industriels, machines et installations techniques.

Commande 24V AC/DC pratique pour les circuits standards

La tension de commande 24 V AC/DC facilite le choix de ce modèle dans les environnements où les alimentations de commande sont déjà normalisées autour du 24 V. Il accepte une alimentation en 24 V alternatif à 50 Hz comme à 60 Hz, ainsi qu’en 24 V continu, ce qui simplifie l’harmonisation des composants dans une installation. Cette polyvalence évite de multiplier les variantes et permet d’utiliser la même interface relais sur différents schémas de commande selon les besoins du projet.

Contact inverseur 6 A pour les fonctions de commutation courantes

Équipé d’un contact simple de type 1RT, ce relais d’interface est dimensionné pour un courant nominal de 6 A, avec un courant de démarrage maximal de 10 A. Cette configuration le destine aux opérations de commutation courantes dans les circuits de commande, de signalisation ou de pilotage d’équipements. Le contact inverseur apporte une vraie souplesse d’usage pour gérer un commun avec bascule vers repos ou travail selon la logique attendue. Le matériau de contact de type AgNi, indiqué dans les informations produit de référence, est recherché pour les applications électromécaniques d’interface.

Appareil complet avec socle pour mise en oeuvre directe

Ce modèle est livré complet avec son socle, ce qui permet une mise en oeuvre immédiate sans avoir à composer l’ensemble pièce par pièce. Le raccordement électrique par vis assure un serrage franc et une connexion adaptée aux environnements de maintenance et d’exploitation où la tenue du câblage est importante. L’ensemble intègre également un étrier plastique de maintien, utile pour le maintien du relais dans son support. Cette conception en fait une solution pratique pour les intégrateurs, câbleurs d’armoires et services de maintenance.

Affichage LED intégré pour lecture rapide de l’état du relais

La présence d’un affichage LED améliore la lisibilité en façade lors des phases de mise en service, de test et de diagnostic. L’opérateur peut identifier plus rapidement l’activation de la commande sans recourir à une vérification supplémentaire sur le circuit. Dans un coffret comportant plusieurs relais d’interface, cet indicateur visuel apporte un vrai confort d’exploitation pour suivre les séquences et repérer plus vite une information de commande active.

Conception adaptée aux environnements de câblage industriel

Cette interface relais modulaire est destinée à une utilisation en environnement technique protégé, avec un indice de protection IP20. Elle dispose de bornes non amovibles et d’une structure compacte en matériau thermoplastique. L’absence de contacts guidés de force oriente clairement ce produit vers les fonctions d’interface, de report et de commutation auxiliaire plutôt que vers des usages de sécurité machine. C’est donc un choix pertinent pour les circuits de commande classiques où l’on recherche une interface fine, lisible et simple à intégrer.

Une solution pertinente pour automate, coffret de commande et relayage fin

Ce relais d’interface modulaire 24V AC/DC trouve naturellement sa place dans les applications de relayage entre automate programmable, entrées/sorties, voyants, capteurs, électrovannes, contacteurs ou petits récepteurs de commande. Son format étroit, son contact inverseur 6 A, son voyant LED et son ensemble complet avec socle en font un composant bien adapté aux armoires de process, machines spéciales, installations de régulation et systèmes de commande nécessitant une interface relais compacte et claire à câbler.
