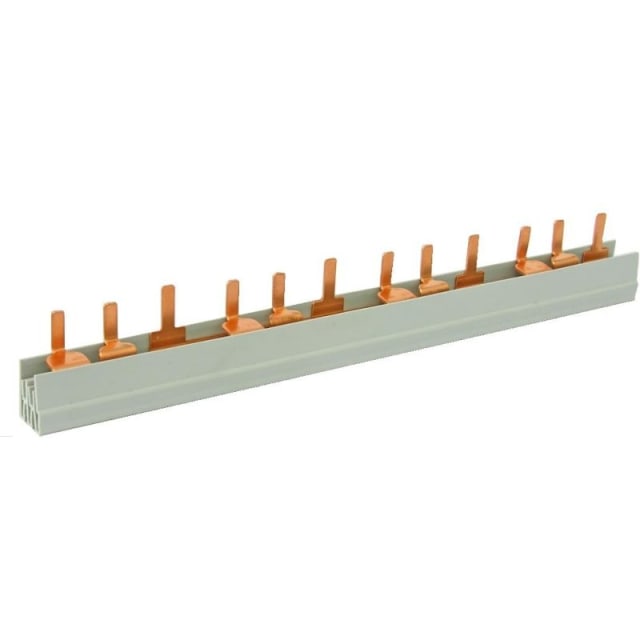

Peigne de raccordement bipolaire 10 mm² 1 m E80.258.100

Peigne de raccordement bipolaire 10 mm² pour distribution monophasée

Ce peigne de raccordement bipolaire 10 mm² de 1 mètre est conçu pour assurer la liaison électrique entre appareils modulaires dans un tableau. Sa configuration 2 pôles avec schéma L-N le rend particulièrement adaptée aux montages monophasés, notamment pour l’alimentation en série de disjoncteurs bipolaires. Sa conception à broches permet une répartition propre et rapide, tout en simplifiant l’organisation du câblage à l’intérieur du coffret.

Format 1 mètre recoupable pour une implantation sur mesure

Avec une longueur de 1012 mm, ce peigne offre une base pratique pour les tableaux nécessitant plusieurs départs alignés. Il peut être ajusté à la bonne dimension selon la composition réelle de l’installation, ce qui facilite l’intégration dans des ensembles modulaires de différentes tailles. Cette exécution permet d’interconnecter jusqu’à 56 modules, un format particulièrement utile pour les rangées étendues ou les coffrets à forte densité d’appareillage.

Connexion par goupilles pour appareils modulaires bipolaires

L’exécution du raccordement électrique par goupilles convient aux appareils compatibles avec ce type d’entrée. Ce principe de connexion favorise un pontage direct et régulier entre les modules, avec un positionnement cohérent sur toute la rangée. Le pas de 17,8 mm correspond à un entraxe standard pour ce type de peigne bipolaire, ce qui aide à obtenir un raccordement ordonné sur des dispositifs prévus pour une alimentation phase-neutre.

Section 10 mm² et intensité nominale de 63 A

Sa section de 10 mm² répond aux besoins de distribution courants dans les tableaux résidentiels, tertiaires ou techniques équipés d’appareillage modulaire adapté. Le courant permanent assigné de 63 A permet de l’utiliser sur des ensembles où une alimentation commune de plusieurs protections est recherchée, tout en conservant une solution de pontage compacte et rationnelle. Cette combinaison en fait un choix pertinent pour gagner du temps au câblage tout en conservant une lecture claire du tableau.

Peigne isolé pour une intégration plus sûre dans le coffret

Le corps isolé contribue à une mise en œuvre plus maîtrisée dans les environnements de distribution électrique, en limitant les parties conductrices exposées hors zone de connexion. Cette conception est adaptée aux appareils équipés d’un conducteur N, ce qui confirme son usage sur des architectures bipolaires phase-neutre. Il n’est en revanche pas destiné aux appareils nécessitant la présence d’un commutateur auxiliaire sur le peigne lui-même.

Tenue électrique adaptée aux ensembles de distribution modulaires

Ce modèle présente une tension maximale de service assignée Ue de 690 V ainsi qu’une tension de choc assignée de 4,5 kV. Ces caractéristiques le destinent à une utilisation dans des ensembles de distribution et de protection où la continuité d’alimentation entre modules doit être assurée avec un composant adapté aux contraintes électriques usuelles du tableau. Pour l’installateur, cela signifie un accessoire pensé pour s’intégrer dans une logique de distribution modulaire structurée.

Une solution propre pour remplacer les pontages filaires

En comparaison d’un câblage manuel entre chaque appareil, un peigne de raccordement bipolaire permet d’obtenir une alimentation plus homogène visuellement et plus rapide à mettre en place. Il réduit l’encombrement des conducteurs en façade, améliore la lisibilité de la rangée et facilite les interventions ultérieures dans le tableau. Pour la réalisation de liaisons répétitives entre protections bipolaires, ce format 10 mm² à broches constitue une solution efficace et nette, particulièrement adaptée aux tableaux recherchant un câblage soigné et rationnel.
