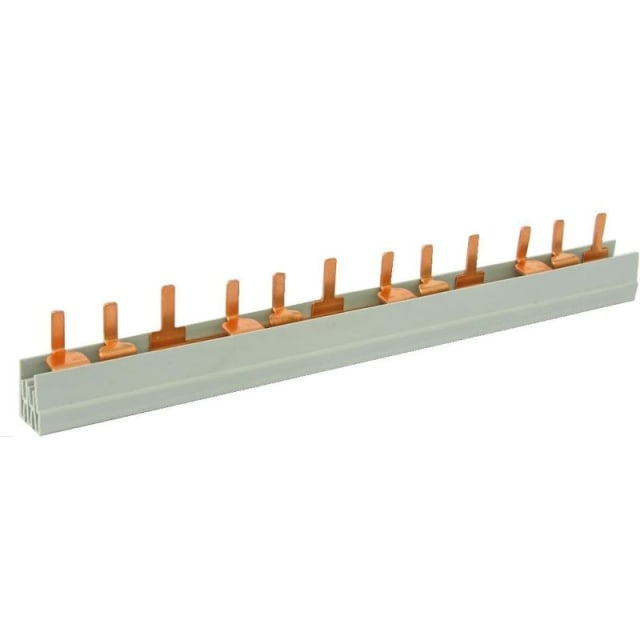

Peigne de raccordement 4 pôles 16mm² 1 m E85.456.130

Peigne de raccordement 4 pôles 16 mm² 1 m E85.456.130 : une distribution propre, rapide et sécurisée

Ce peigne de raccordement 4 pôles est conçu pour simplifier le pontage des appareils modulaires dans un tableau électrique. Il permet de relier plusieurs disjoncteurs ou appareils de protection de manière nette, homogène et fiable, tout en réduisant le temps de câblage et les risques d’erreur de raccordement. Avec sa longueur de 1 mètre, il offre une solution pratique pour les coffrets, tableaux de distribution et installations nécessitant une liaison en série sur plusieurs modules.

Référencé E85.456.130 et 716S-16, ce modèle est identifié par le GTIN 4018841107907 et la SKU 3930185. Ces références facilitent le choix du bon peigne et limitent les confusions entre variantes proches, notamment lors du remplacement ou de l’extension d’un tableau existant.

Les points forts de ce peigne de liaison

4 pôles pour les installations nécessitant un raccordement multipolaire. Adapté aux appareils équipés d’un conducteur N , pour une intégration cohérente dans les tableaux concernés. Isolation intégrée pour une installation plus propre et plus sécurisée. Longueur de 1000 mm , pratique pour couvrir une rangée d’appareils ou être recoupé selon le besoin. Section indiquée : 10 mm² , pour un raccordement adapté à l’usage prévu. Courant permanent de mesure : 63 A , pour les applications correspondantes. Tension maximale de service de dimensionnement Ue : 690 V . Tension de choc de mesure : 4,5 kV . Courant de court-circuit de mesure conditionnel Iq : 25 kA . Pas de 17,8 mm , compatible avec les appareils modulaires au bon entraxe.

Pour quels usages ce peigne est-il pertinent ?

Ce peigne de raccordement convient particulièrement aux tableaux électriques où plusieurs appareils doivent être alimentés de façon ordonnée sur une même rangée. Il est utile pour le pontage de disjoncteurs, d’interrupteurs différentiels ou d’autres appareils modulaires compatibles avec un raccordement par peigne à broches.

Il est notamment adapté aux configurations triphasées avec neutre, lorsqu’un câblage quadriphasé est recherché. Sa structure permet d’obtenir une distribution plus homogène qu’un câblage fil à fil, avec un rendu plus lisible et plus professionnel à l’intérieur du coffret.

Compatibilité et points de vigilance avant installation

Avant l’achat, il est essentiel de vérifier la compatibilité avec votre appareillage et l’entraxe des modules. Ce peigne est prévu pour des appareils modulaires compatibles avec un pas de 17,8 mm et avec un raccordement par goupille.

• Vérifiez le nombre de pôles requis par votre installation.
• Assurez-vous que les appareils à ponter acceptent bien un conducteur N.
• Contrôlez la compatibilité mécanique avec l’entraxe des modules du tableau.
• Prévoyez, si nécessaire, une découpe à la bonne longueur pour un ajustement précis.

Comme pour tout matériel de câblage de tableau, le bon choix dépend de l’architecture exacte de l’installation et des appareils déjà en place. Ce peigne ne convient pas aux usages qui nécessitent une autre configuration de pôles ou un autre type de raccordement.

Une solution appréciée pour des tableaux plus propres et plus rapides à câbler

Le peigne de raccordement est souvent privilégié par les installateurs pour sa simplicité de pose et la qualité visuelle du résultat. En regroupant l’alimentation des appareils sur une liaison commune, il limite les multiples pontages individuels et contribue à un câblage plus clair, plus lisible et plus rapide à maintenir.

Son format isolé renforce la sécurité d’intégration dans le tableau et participe à une meilleure organisation de la distribution électrique. Pour les chantiers neufs comme pour la rénovation, c’est un accessoire technique incontournable dès lors qu’une alimentation commune doit être répartie sur plusieurs modules.

Caractéristiques techniques

Référence fabricant : E85.456.130 Référence commerciale : 716S-16 SKU : 3930185 GTIN : 4018841107907 Nombre de phases : 4 Nombre de pôles : 4 Section : 10 mm² Longueur : 1000 mm Valeur de partage : 17,8 mm Courant permanent de mesure : 63 A Tension maximale de service de dimensionnement Ue : 690 V Tension de choc de mesure : 4,5 kV Courant de court-circuit de mesure conditionnel Iq : 25 kA Isolé : oui Exécution du raccordement électrique : goupille Adapté à des appareils équipés d’un conducteur N : oui Adapté à des appareils équipés d’un commutateur auxiliaire : non

En résumé

Ce peigne de raccordement 4 pôles 16 mm² 1 m est une solution sérieuse pour réaliser un pontage propre, rapide et cohérent dans un tableau électrique compatible. Grâce à ses caractéristiques techniques, à son isolation et à ses références clairement identifiées, il répond aux besoins des installations modulaires exigeant une distribution soignée et fiable.
