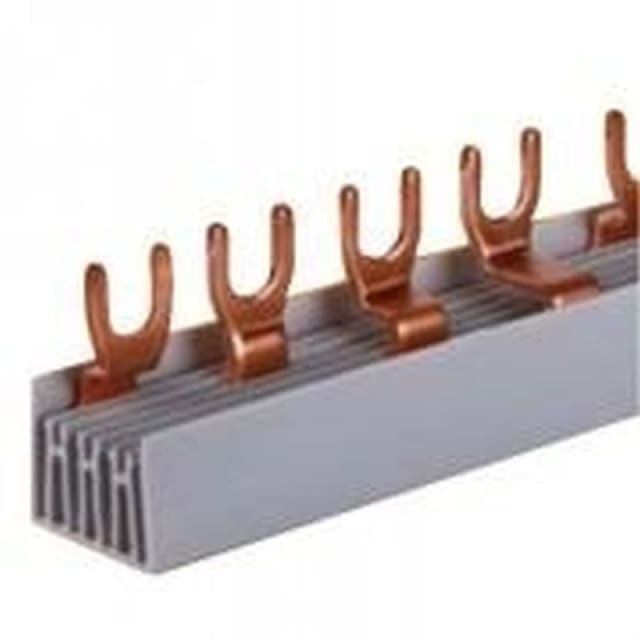

Peigne de raccordement triphasé à fourche 10 mm² E71.357.100

Peigne de raccordement triphasé à fourche pour tableaux modulaires

Ce peigne de raccordement triphasé à fourche 10 mm² est conçu pour assurer l’alimentation commune de plusieurs appareillages modulaires dans un tableau électrique. Sa configuration 3 pôles avec répartition L1-L2-L3 le destine au pontage de disjoncteurs tripolaires sur réseau triphasé, avec une implantation régulière et une lecture de câblage plus claire dans l’enveloppe.

Connexion à fourche pour un repiquage rapide et ordonné

La finition à fourche facilite le raccordement sur les bornes compatibles et permet de distribuer l’alimentation de manière homogène entre les appareils. Ce type de peigne est particulièrement adapté lorsqu’il faut gagner du temps au câblage tout en conservant une implantation propre, stable et facile à reprendre lors des opérations de maintenance ou d’évolution du tableau.

Format 3 phases, 3 pôles, section 10 mm²

Avec sa section de 10 mm², ce rail de phase répond aux besoins de distribution courants sur coffrets de protection et de répartition. Sa conception triphasée 3 pôles permet de relier des appareils modulaires en respectant une séquence de phases L1-L2-L3. Il convient aux ensembles ne nécessitant pas de conducteur N intégré sur le peigne et n’est pas prévu pour les appareils équipés d’un commutateur auxiliaire.

Longueur de 1012 mm et pas de 17,8 mm pour l’interconnexion modulaire

Sa longueur de 1012 mm correspond à un format de barre de pontage destiné aux rangées étendues, avec possibilité d’ajustement selon l’implantation du tableau. Le pas de 17,8 mm permet une répartition régulière entre points de connexion et convient à l’interconnexion d’appareillages tripolaires modulaires jusqu’à 57 modules, ce qui en fait une solution pratique pour les ensembles de distribution de belle capacité.

Peigne isolé pour une intégration propre dans le tableau

Le corps isolé participe à une mise en œuvre soignée dans les zones de câblage et limite l’exposition des parties conductrices en dehors des zones de connexion prévues. Ce point est particulièrement intéressant pour les tableaux où la lisibilité, la compacité et l’organisation interne sont recherchées, notamment lors de la distribution d’alimentation entre protections modulaires.

Caractéristiques électriques adaptées à la distribution modulaire

Ce peigne de raccordement à fourche est donné pour un courant permanent de 63 A, une tension maximale de service Ue de 690 V, une tenue aux chocs de 4,5 kV et un courant de court-circuit conditionnel de 25 kA. Ces valeurs le positionnent pour les applications de distribution modulaire où l’on attend une alimentation commune cohérente avec les exigences d’un tableau triphasé bien structuré.

Un accessoire utile pour disjoncteurs tripolaires et coffrets de répartition

Dans une armoire ou un coffret, ce peigne liaison et pontage permet d’éviter la multiplication des conducteurs entre appareils et contribue à rationaliser l’espace de câblage. Il s’adresse aux installations recherchant une alimentation triphasée distribuée de manière plus directe, plus lisible et plus homogène sur une rangée d’appareillages modulaires compatibles à entrée fourche.

Choix pertinent pour une distribution triphasée claire et évolutive

Pour un tableau de protection, de distribution ou de répartition, ce peigne triphasé à fourche 10 mm² constitue une réponse adaptée lorsqu’il faut alimenter plusieurs modules avec une géométrie de raccordement constante. Sa combinaison 3 phases, 3 pôles, longueur d’environ 1 mètre et pas de 17,8 mm en fait un composant pertinent pour organiser un câblage triphasé propre, compréhensible et simple à adapter à la longueur utile.
