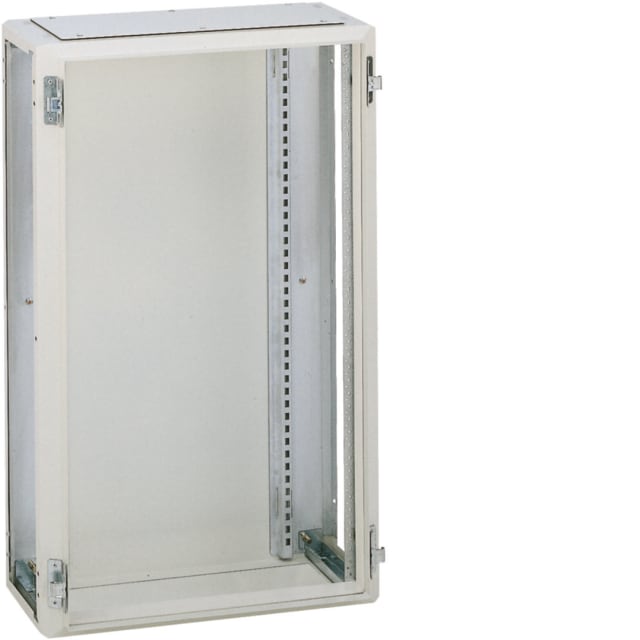

Coffret électrique Quadro 1410 x 700 x 260 mm FM206

Coffret électrique Quadro 1410 x 700 x 260 mm pour tableaux de distribution forte capacité

Ce coffret électrique Quadro au format 1410 x 700 x 260 mm est conçu pour la réalisation de tableaux de distribution nécessitant un volume d’intégration important et une organisation claire des équipements. Sa largeur en 24 unités de division, sa capacité totale de 216 modules et sa configuration en 9 séries permettent de composer un ensemble de distribution structuré, adapté aux installations tertiaires, techniques ou collectives où la lisibilité et l’accessibilité du tableau sont déterminantes.

Format mural grande hauteur avec implantation rationnelle des appareils

Avec une hauteur de 1410 mm, une largeur de 700 mm et une profondeur de 260 mm, ce coffret offre une surface utile généreuse pour répartir les appareillages de protection et de distribution sans concentrer les départs sur un espace trop réduit. Son architecture favorise un câblage plus ordonné, une meilleure séparation des fonctions et une implantation plus confortable des composants sur plusieurs rangées, ce qui facilite la préparation du tableau comme les interventions ultérieures.

Enveloppe acier avec porte pleine pour une finition sobre et technique

Le boîtier en acier avec épaisseur de 2 mm et la porte simple pleine également en 2 mm apportent une enveloppe rigide, adaptée aux environnements techniques où la tenue mécanique du coffret compte autant que son encombrement maîtrisé. La finition revêtue de poudre en blanc RAL 9010 s’intègre facilement dans les locaux électriques, zones de service et espaces techniques, tout en conservant une présentation nette et homogène avec les autres éléments de distribution.

Protection IP55 et résistance aux chocs IK10 pour environnements exigeants

Ce coffret Quadro bénéficie d’un indice de protection IP55, pertinent pour limiter la pénétration de poussières et les projections d’eau dans les zones d’installation exposées aux contraintes courantes d’un local technique. Sa résistance aux chocs IK10 constitue un avantage supplémentaire lorsque le tableau doit être implanté dans des zones de passage ou des environnements où l’enveloppe peut être sollicitée. La porte n’est pas transparente, ce qui protège visuellement les équipements et contribue à une façade plus discrète.

Conçu pour la distribution jusqu’à 630 A

Prévu pour une intensité nominale de 630 A, ce coffret s’adresse aux configurations de distribution où la réserve de place et la cohérence d’ensemble sont essentielles. Il convient à la mise en œuvre de tableaux de répartition, d’ensembles de protection et de distribution ou de colonnes techniques nécessitant une enveloppe compatible avec des montages plus denses qu’un coffret standard. Cette capacité en fait un support particulièrement adapté aux projets où l’évolutivité du tableau et la répartition des départs doivent être anticipées dès l’origine.

Accès sécurisé et possibilités d’intégration en ensemble

La présence d’une serrure apporte une fermeture adaptée aux installations qui exigent un contrôle d’accès au tableau. Le coffret est par ailleurs prévu avec deux entrées de conducteur et deux ouvertures pour plaques à bride, ce qui aide à organiser l’arrivée et la sortie des câbles de façon plus propre selon la configuration retenue. La possibilité de montage adossé permet aussi de l’intégrer dans un ensemble cohérent lorsque plusieurs enveloppes doivent être juxtaposées pour constituer une distribution plus étendue.

Une base pertinente pour composer un tableau Quadro ordonné et évolutif

Ce modèle constitue une solution de choix pour les installateurs recherchant un coffret électrique mural Quadro de grande capacité, avec porte pleine, protection IP55 et profondeur de 260 mm. Son volume intérieur, sa structure acier et sa répartition en 9 séries offrent une base efficace pour créer un tableau de distribution propre, lisible et évolutif, sans surdimensionner inutilement l’encombrement en profondeur.
