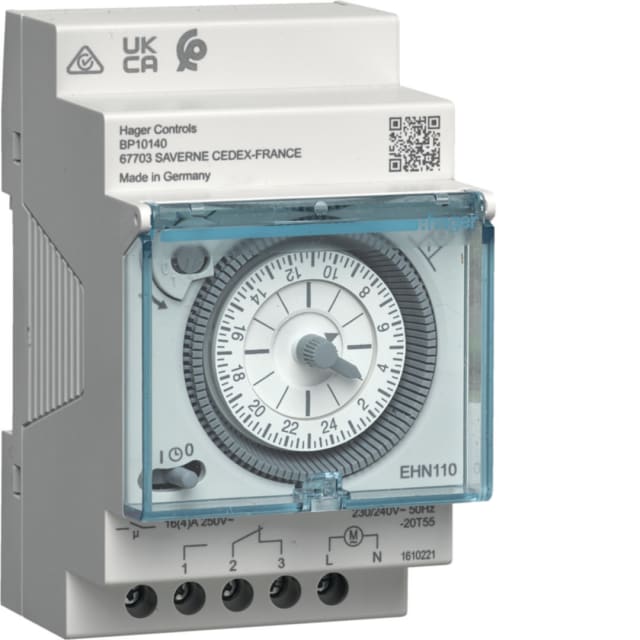

Interrupteur horaire 24h 1 voie réserve 3 modules EHN110

Interrupteur horaire 24 h 1 voie réserve 3 modules EHN110

L’interrupteur horaire EHN110 est une solution simple et fiable pour automatiser la mise en marche et l’arrêt d’un circuit électrique sur une base journalière. Avec son programme 24 h, sa commande par quartz et son montage sur barre DIN, il s’intègre facilement dans un tableau électrique pour piloter un éclairage, une signalisation ou tout autre usage nécessitant une temporisation répétitive au cours de la journée.

Un pilotage quotidien précis et pratique

Ce modèle 1 voie permet de définir des plages de fonctionnement sur 24 heures, avec une commutation minimale de 15 minutes. La graduation du disque de programme de 30 minutes facilite le réglage des cycles, tandis que la commande manuelle offre un pilotage ponctuel si besoin, sans modifier le programme principal.

Grâce à son fonctionnement commandé par quartz, l’appareil assure une gestion stable du temps de commutation. Il convient parfaitement aux installations où l’on recherche une automatisation régulière, sans programmation hebdomadaire ou annuelle.

Caractéristiques techniques principales

• 1 canal de commande
• Programme 24 h
• Commande par quartz
• Montage sur barre DIN
• Largeur : 3 modules
• Exécution de contact : inverseur (NO/NC)
• Contact de distribution libre de potentiel : oui
• Tension d’alimentation : 230 V AC, 50 Hz
• Courant de coupure nominal à 250 V AC : 16 A
• Puissance max. de commutation LED : 180 W
• Classe de protection : IP20
• Commande manuelle : oui

Pour quelles applications choisir cet interrupteur horaire ?

Ce type d’interrupteur horaire est particulièrement adapté pour automatiser des circuits dans un tableau électrique résidentiel, tertiaire ou technique. Il peut être utilisé pour gérer des éclairages, des enseignes, des équipements de confort ou des départs commandés selon une plage horaire fixe.

Son contact libre de potentiel et son contact inverseur apportent une vraie souplesse d’intégration dans de nombreuses architectures de commande. Avant installation, il est cependant essentiel de vérifier la compatibilité du circuit à piloter, notamment l’intensité admissible et la nature de la charge.

Points forts pour l’installation

• Format compact de 3 modules, pratique en coffret ou tableau modulaire
• Réglage simple pour des répétitions quotidiennes
• Commande manuelle intégrée pour un usage souple
• Contact libre de potentiel pour une intégration plus polyvalente
• Conception adaptée à une utilisation en distribution électrique modulaire

Dimensions et encombrement

Avec une largeur de 60 mm, une hauteur de 90 mm et une profondeur de 54 mm, l’EHN110 reste peu encombrant dans le tableau. Son format 3 modules permet une intégration propre dans les ensembles de protections et de distribution électrique, tout en conservant un accès confortable aux réglages.

Références à retenir pour commander le bon modèle

Pour éviter toute confusion, ce produit est identifié par la référence fabricant EHN110 et la référence commerciale 7689280. Son identifiant global unique est 3250617201070. Ces repères sont utiles pour sélectionner exactement la bonne version d’interrupteur horaire.

Informations utiles avant achat

• Programme hebdomadaire : non
• Programme annuel : non
• Adaptation hiver/été automatique : non
• Réserve de marche : 0 h
• Précision par jour : 0 s
• Protection IP20 : installation en environnement intérieur adapté

En résumé

L’interrupteur horaire 24 h 1 voie EHN110 est un choix pertinent pour automatiser un circuit avec un réglage clair, une installation modulaire et un fonctionnement fiable au quotidien. Il convient aux projets recherchant une programmation simple, un encombrement réduit et une commande électrique stable dans le temps.
