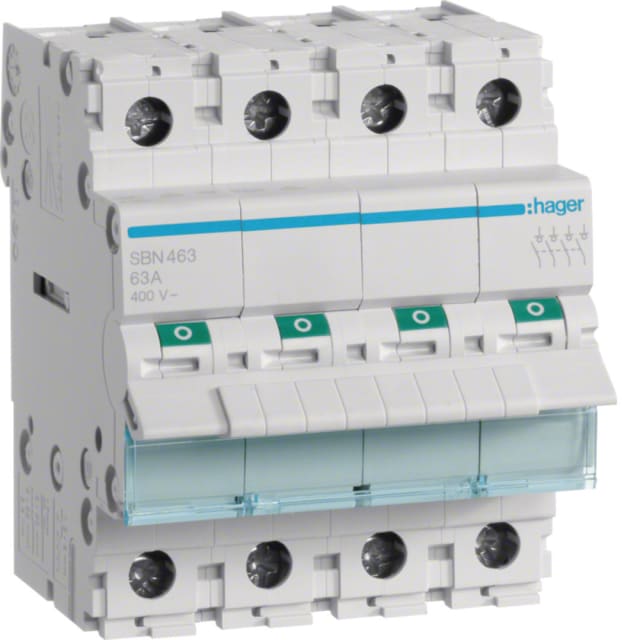

Interrupteur modulaire 4 pôles 63A SBN463

Interrupteur modulaire 4 pôles 63A pour la coupure générale d’un tableau

L’interrupteur modulaire 4 pôles 63A SBN463 est conçu pour assurer une fonction de coupure manuelle nette et lisible dans un tableau électrique. Son calibre de 63 A et sa tension assignée de 400 V en courant alternatif en font une solution adaptée aux circuits nécessitant une commande de mise sous/hors tension sur quatre pôles, avec un encombrement modulaire simple à intégrer sur rail.

Configuration 4 pôles avec 4 contacts à fermeture

Ce modèle dispose de 4 pôles et de 4 contacts à fermeture, sans contact à ouverture ni commutateur. Cette configuration convient lorsqu’il faut interrompre simultanément l’ensemble des conducteurs concernés afin d’isoler clairement une ligne ou un ensemble de circuits. La fonction de commutation de type interrupteur permet une utilisation directe pour la commande et le sectionnement dans les coffrets et tableaux de distribution.

Format 4 modules pratique pour l’intégration en coffret

Avec une largeur de 4 modules et une profondeur totale de 69 mm, cet interrupteur modulaire s’intègre facilement dans les tableaux où l’optimisation de place compte. Son gabarit permet une implantation cohérente aux côtés des autres appareillages modulaires de protection et de distribution. La face avant sobre avec calotte grise favorise une lecture claire dans les ensembles résidentiels, tertiaires ou techniques.

Caractéristiques électriques adaptées aux usages de distribution

L’appareil est prévu pour une alimentation AC 400 V, avec un courant nominal de 63 A. Il présente une capacité de coupure de dimensionnement de 1,332 kA et une tenue au court-circuit Icw de 0,94 kA. Ces caractéristiques le destinent aux fonctions de commande et d’isolement dans une chaîne de distribution, en complément d’une architecture de tableau correctement dimensionnée.

Raccordement et exploitation pensés pour le travail en tableau

Ce type d’interrupteur modulaire est apprécié lorsqu’il faut obtenir une coupure manuelle accessible en façade, directement depuis le coffret. Son format modulaire simplifie l’organisation interne du tableau et facilite la séparation des fonctions entre protection, commande et distribution. Pour l’installateur, cela permet de structurer plus proprement les départs et les zones à isoler lors des opérations d’intervention ou de maintenance.

Protection IP20 et usage en environnement protégé

Avec un indice de protection IP20, cet interrupteur est destiné à être installé à l’intérieur d’un tableau, d’un coffret ou d’une enveloppe assurant la protection adaptée de l’ensemble. Cette conception répond aux usages classiques des appareillages modulaires montés sur rail, là où la sécurité d’exploitation dépend aussi du bon choix de l’enveloppe et de l’implantation des autres composants.

Un choix pertinent pour les tableaux de distribution nécessitant une coupure 4P 63A

Le SBN463 répond au besoin d’un interrupteur modulaire 4 pôles 63A lorsque l’objectif est de disposer d’une coupure franche, simple à manœuvrer et facile à intégrer dans un tableau électrique. Il convient particulièrement aux montages où la lisibilité de la commande, le format 4 modules et la compatibilité avec une distribution 400 V sont des critères déterminants pour sélectionner le bon appareillage.
