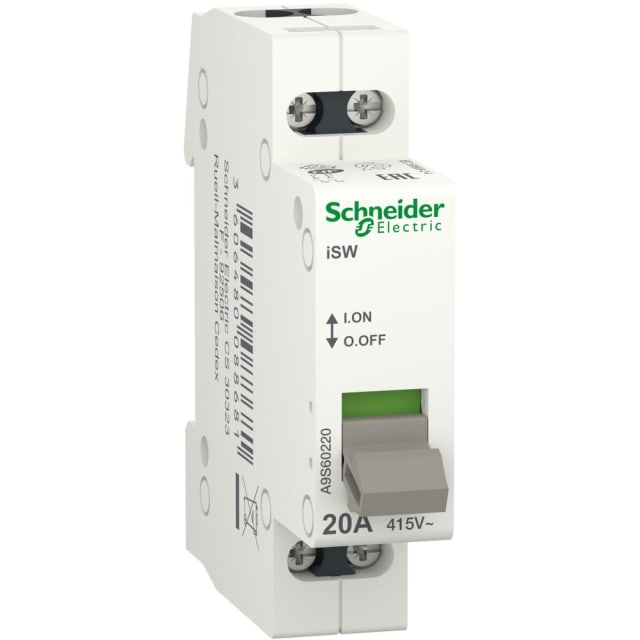

Interrupteur-sectionneur modulaire 2P 20A A9S60220

Interrupteur-sectionneur modulaire 2P 20A pour coupure et isolement de circuits

L’interrupteur-sectionneur modulaire 2P 20A Acti9 iSW est conçu pour assurer la commande et l’isolement de circuits en tableau électrique. Son format compact sur rail DIN permet une intégration simple dans les coffrets et armoires de distribution, tout en apportant une coupure manuelle nette sur deux pôles. Il convient aux applications de contrôle nécessitant un appareil de coupure dédié, avec une tension d’emploi de 415 V AC et une aptitude au sectionnement adaptée à son usage.

Configuration bipolaire 20 A adaptée aux tableaux de distribution compacts

Avec ses 2 pôles et son courant nominal de 20 A, ce modèle répond aux besoins de coupure de circuits où l’on recherche une solution modulaire peu encombrante. Sa largeur d’un module 18 mm facilite l’optimisation de l’espace disponible dans le tableau. Cette compacité est particulièrement appréciée lorsque plusieurs fonctions de protection, de commande et de répartition doivent cohabiter dans une enveloppe de dimensions limitées.

Lecture claire de l’état de l’appareil et manœuvre directe en façade

La commande par maneton en façade permet une utilisation simple lors des opérations d’exploitation ou de maintenance. L’appareil dispose d’une indication ON/OFF ainsi que d’une coupure pleinement apparente, utile pour visualiser l’état des contacts. La présence de deux contacts à fermeture et l’absence de contacts à ouverture ou inverseurs correspondent bien à une fonction d’interrupteur-sectionneur dédiée à la coupure et à l’isolement, sans ajout de fonction de signalisation lumineuse.

Montage sur rail DIN et raccordement pratique en environnement modulaire

Prévu pour une installation fixe sur rail DIN, cet interrupteur-sectionneur s’intègre naturellement dans les tableaux modulaires. Ses bornes type tunnel acceptent des conducteurs rigides ou souples jusqu’à 10 mm², y compris avec embout, ce qui simplifie le câblage en atelier comme sur chantier. La longueur de dénudage de 9 mm et le couple de serrage de 1,2 N.m participent à une mise en œuvre propre et régulière pour les installateurs recherchant un appareillage cohérent dans une distribution modulaire.

Encombrement maîtrisé pour une intégration propre dans le coffret

Avec des dimensions de 18 mm de largeur, 77 mm de hauteur et environ 70 mm de profondeur, ce modèle trouve facilement sa place dans les coffrets de distribution et armoires électriques. Sa calotte blanche s’accorde avec les appareillages modulaires de tableau, pour une présentation homogène en façade. Le degré de protection IP40 une fois installé dans son enveloppe contribue à une intégration adaptée aux environnements de tableau électrique.

Caractéristiques électriques utiles pour la commande et l’isolement

Ce modèle fonctionne en courant alternatif avec une tension assignée d’emploi de 415 V AC 50/60 Hz et une tension d’isolement de 500 V. Sa catégorie d’emploi AC-22A indique une utilisation orientée vers la commande et la coupure de charges mixtes dans un cadre modulaire. La tenue aux chocs de 4 kV constitue également un point important pour les intégrateurs souhaitant sélectionner un appareil cohérent avec les exigences habituelles d’un tableau de distribution basse tension.

Endurance et plage de température adaptées aux usages de tableau

L’endurance électrique annoncée jusqu’à 30 000 cycles et l’endurance mécanique jusqu’à 300 000 cycles en font un appareil bien adapté aux manœuvres répétées en exploitation. Sa plage de fonctionnement de -20 °C à +50 °C, ainsi que sa température de stockage de -40 °C à +70 °C, permet son emploi dans de nombreux contextes d’installation en armoire ou coffret. Pour l’acheteur professionnel, cela facilite le choix d’un interrupteur-sectionneur modulaire capable de s’intégrer dans des environnements techniques variés sans surdimensionner l’équipement.

Un choix pertinent pour compléter une architecture modulaire Acti9

Issu de la gamme Acti9 iSW & SW, cet interrupteur-sectionneur s’intègre naturellement dans une architecture de tableau recherchant une logique modulaire claire entre commande, isolement et protection. Il constitue une solution pertinente pour séparer un circuit, réaliser une coupure locale ou organiser une distribution avec un appareillage homogène. Pour les monteurs de tableaux comme pour les mainteneurs, c’est un composant simple à identifier et à intégrer lorsqu’une coupure bipolaire 20 A en format modulaire est requise.
