HAGER

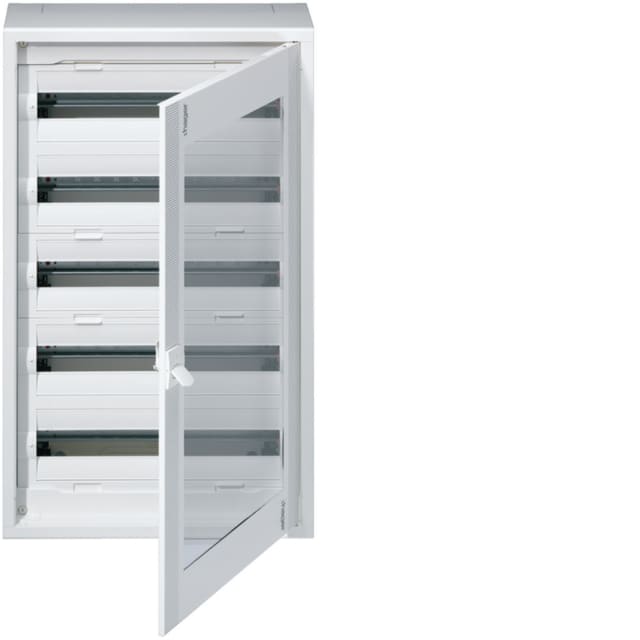

Coffret électrique saillie Vega D porte transparente FD52CN

Marque : HAGER Série : vega D EAN : 3250612548477 SKU : 4744231 Réf. fabricant : FD52CN

Coffret électrique en saillie Vega D 5 séries, 24 modules, porte transparente, IP41, blanc RAL 9010. Dimensions 550 x 900 x 193 mm, avec rail DIN et borne de terre.

578.26€ HTVA

Par 1 pièce

2 en stock

2 en stock

Quantité Prix HTVA Remise
0-2 578.26€ 0%
3-5 566.69€ 2%
6-10 560.91€ 3%
11+ 555.13€ 4%
Référence Produit Nombre de séries Couvercle/porte transparente Disponibilité Prix HTVA
4744231 Réf. 4744231 Coffret électrique saillie Vega D porte transparente FD52CN Modèle sélectionné
Nombre de séries
5
Couvercle/porte transparente
oui
5 oui En stock 578.26€ HTVA par 1 pièce En stock
4744069 Réf. 4744069 Coffret électrique saillie Vega D porte pleine FD72BN
Nombre de séries
7
Couvercle/porte transparente
non
7 non En stock 648.49€ HTVA par 1 pièce En stock
4744218 Réf. 4744218 Coffret électrique saillie Vega D 48 modules FD22BN
Nombre de séries
2
Couvercle/porte transparente
non
2 non En stock 299.53€ HTVA par 1 pièce En stock
4744222 Réf. 4744222 Coffret saillie Vega D 3 rangées porte pleine FD32BN
Nombre de séries
3
Couvercle/porte transparente
non
3 non En stock 341.33€ HTVA par 1 pièce En stock
4744223 Réf. 4744223 Coffret saillie Vega D 3 rangées 72 modules FD32CN
Nombre de séries
3
Couvercle/porte transparente
oui
3 oui En stock 411.35€ HTVA par 1 pièce En stock
4744226 Réf. 4744226 Coffret électrique saillie Vega D 96 modules porte pleine
Nombre de séries
4
Couvercle/porte transparente
non
4 non En stock 432.89€ HTVA par 1 pièce En stock
4744227 Réf. 4744227 Coffret saillie Vega D 4 rangées porte transparente FD42CN
Nombre de séries
4
Couvercle/porte transparente
oui
4 oui En stock 500.66€ HTVA par 1 pièce En stock
4744230 Réf. 4744230 Coffret électrique saillie Vega D 5 rangées porte pleine
Nombre de séries
5
Couvercle/porte transparente
non
5 non En stock 504.34€ HTVA par 1 pièce En stock
4744234 Réf. 4744234 Coffret électrique saillie Vega D 6 rangées porte pleine FD62BN
Nombre de séries
6
Couvercle/porte transparente
non
6 non En stock 539.60€ HTVA par 1 pièce En stock
4744235 Réf. 4744235 Coffret électrique saillie Vega D porte transparente FD62CN
Nombre de séries
6
Couvercle/porte transparente
oui
6 oui En stock 566.03€ HTVA par 1 pièce En stock
4744238 Réf. 4744238 Coffret électrique saillie Vega D porte transparente FD72CN
Nombre de séries
7
Couvercle/porte transparente
oui
7 oui En stock 660.37€ HTVA par 1 pièce En stock

Coffret électrique saillie 5 rangées avec porte transparente

Le coffret électrique saillie Vega D porte transparente FD52CN est conçu pour réaliser un tableau de distribution mural de grande capacité, avec une implantation apparente propre et lisible. Son format 5 rangées de 24 modules permet d’accueillir jusqu’à 120 modules, ce qui en fait une solution adaptée aux installations nécessitant une organisation claire des protections, commandes et appareillages modulaires sur rail DIN.

Grande capacité pour tableaux de distribution bien structurés

Avec ses 5 séries et sa largeur utile de 24 unités de division par rangée, ce coffret facilite la répartition des circuits sur plusieurs niveaux. Cette configuration est particulièrement intéressante pour séparer plus facilement les protections par zone, usage ou fonction, et pour conserver une lecture plus nette du tableau au moment du câblage, de l’entretien ou d’une évolution ultérieure de l’installation.

Porte transparente pour contrôle visuel rapide

La porte transparente permet de visualiser l’état général du tableau sans ouvrir le coffret. C’est un avantage concret lorsqu’il faut repérer rapidement l’implantation des modules, vérifier une organisation de rangée ou garder un aperçu immédiat des équipements installés. Le coffret est ici livré en version avec porte, en façade blanche, pour une intégration sobre dans les locaux techniques, circulations ou annexes.

Format saillie pratique pour une pose apparente

Prévu pour un montage apparent, ce modèle convient aux configurations où l’encastrement n’est pas recherché ou pas possible. Ses dimensions de 900 mm de hauteur, 550 mm de largeur et 193 mm de profondeur offrent un volume cohérent pour le passage, l’implantation et l’accessibilité des équipements. La possibilité de montage adossé apporte une souplesse supplémentaire selon la configuration du mur et de l’environnement de pose.

Compatible avec l’équipement modulaire sur rail DIN

Le coffret intègre des rails DIN, ce qui permet l’installation des appareillages modulaires standards de distribution et de protection. Cette conception favorise une mise en œuvre structurée du tableau électrique, avec un positionnement ordonné des modules. La présence d’une borne de mise à la terre participe également à une organisation fonctionnelle de l’ensemble lors du câblage.

Protection adaptée aux environnements intérieurs

Son indice de protection IP41 indique un usage destiné aux environnements intérieurs où le coffret doit assurer une protection adaptée contre l’accès aux parties internes et contre la chute verticale de corps étrangers ou de gouttes d’eau dans les conditions prévues par ce niveau d’enveloppe. Ce positionnement en fait un coffret pertinent pour les tableaux de distribution installés dans des espaces techniques ou zones abritées.

Conception pensée pour un tableau propre et lisible

La finition avec découpe et le format de couverture par porte participent à une présentation plus nette de la façade une fois les modules en place. L’ensemble est étudié pour accueillir un tableau modulaire de façon ordonnée, avec une lecture plus confortable des rangées en exploitation. L’absence de serrure conviendra aux installations où l’accès ne nécessite pas de verrouillage spécifique, tout en conservant une fermeture de façade adaptée à l’usage du coffret.

Un coffret Vega D adapté aux besoins de distribution étendus

Dans la gamme Vega D, cette version en saillie avec porte transparente répond aux besoins de distribution qui demandent à la fois une capacité importante, une façade facilement contrôlable et une implantation murale visible. Pour un tableau électrique nécessitant 120 modules répartis sur 5 rangées, ce coffret constitue une base pertinente pour construire une distribution claire, accessible et bien hiérarchisée.

Caractéristiques techniques

Type de montageapparent
Nombre de séries5
Largeur en unités de division24
Couvercle/porte transparenteoui
Matière du boîtierautre
Classe de protection (IP)IP41
Couleurblanc
Largeur550 mm
Hauteur900 mm
Finition du couvercleAvec découpe
Type de couvertureporte
Profondeur193 mm
borne de mise à la terreoui
Largeur d'encastrement550 mm
Profondeur totale193 mm
Hauteur totale900 mm
Possibilité de montage adosséoui
Avec serrurenon
Profondeur face interieure193 mm
Avec plaque de montagenon
borne à conducteur neutrenon
Type de fermetureautre
Rail dinoui
Exécution CEMnon
Numéro RAL9010
porte pour transmission du signalnon
Type de portesimple
Product Carbon Footprint (CO2)Estimation Sonepar

Produits de la même série que le produit consulté

Ce coffret électrique saillie Vega D porte transparente FD52CN est-il prévu pour une installation en apparent ?

Oui. Il s’agit d’un coffret à montage apparent, donc conçu pour être posé en saillie sur un mur, sans encastrement.

La porte transparente permet-elle de contrôler les protections sans ouvrir le coffret ?

Oui. La porte transparente permet de visualiser les modules et l’état général du tableau plus facilement, ce qui est pratique pour le repérage et les vérifications rapides.

Combien de modules peut recevoir ce coffret ?

Ce coffret est prévu pour 24 modules en largeur, avec 5 rangées. C’est un point utile pour vérifier qu’il peut accueillir l’ensemble des appareillages à installer.

Ce coffret convient-il à une installation résidentielle ou tertiaire ?

Oui, la gamme Vega D est utilisée pour des tableaux de distribution en habitat comme en tertiaire, notamment pour des installations nécessitant un coffret de distribution en saillie.

Peut-on installer ce coffret directement en ambiance intérieure classique ?

Oui, son indice de protection IP41 le destine à une utilisation en intérieur, dans un environnement protégé contre les projections de corps solides supérieurs à 1 mm et contre les chutes verticales de gouttes d’eau.

Le coffret est-il livré prêt à équiper ou déjà complètement câblé ?

D’après sa configuration de coffret à compléter, il est prévu pour recevoir les équipements modulaires à installer selon le besoin du chantier.

La mise à la terre est-elle prévue sur ce coffret ?

Oui, une borne de mise à la terre est prévue sur ce coffret, ce qui facilite le raccordement de protection dans le tableau.
