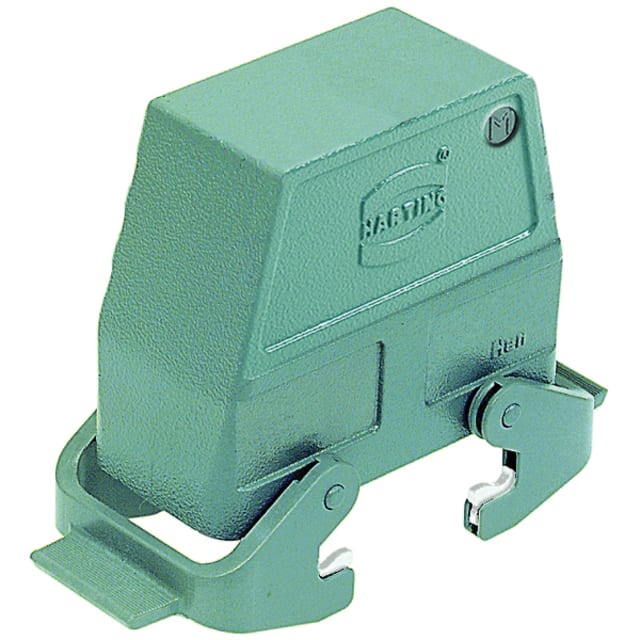

Capot de connecteur latéral 16B M32 19300160537

Capot latéral 16B M32 pour connecteur industriel

Ce capot de connecteur latéral 16B M32 est conçu pour les ensembles de connectique industrielle de format 16B. Il s’agit d’un boîtier de fiche à entrée latérale, adapté aux montages où l’orientation du câble doit rester maîtrisée dans un espace technique contraint. Sa configuration en construction haute facilite l’intégration des inserts et du câblage dans des applications machine, d’automatisme et d’équipement industriel.

Entrée latérale M32 pour un câblage propre et bien orienté

L’arrivée de câble latérale avec filetage métrique M32 permet de composer un raccordement cohérent avec le cheminement réel du câble dans l’armoire, sur châssis ou au plus près de la machine. Cette disposition limite les contraintes mécaniques inutiles sur le faisceau et simplifie l’organisation du raccordement lorsque la sortie droite n’est pas adaptée. Le capot est prévu pour une entrée de conducteur unique.

Boîtier aluminium revêtu, pensé pour les environnements industriels

Le corps du capot est réalisé en aluminium et reçoit un revêtement poudré gris. Cette conception convient aux usages industriels courants où l’on recherche un boîtier robuste, stable et adapté aux manipulations répétées lors des opérations de raccordement et de maintenance. Le format 16B reste un standard très utilisé pour la connexion de puissance, de commande et d’interfaces sur machines et équipements.

Verrouillage par étrier transversal en partie supérieure

Ce modèle est équipé d’un verrouillage par étrier transversal avec position d’étrier sur la partie supérieure du capot. Cette architecture favorise une fermeture nette et un accouplement pratique avec l’embase compatible, tout en laissant un accès lisible au point de verrouillage. C’est une solution appréciée lorsque l’on souhaite un montage simple à manipuler sur le terrain, y compris dans des zones techniques peu accessibles.

Indice IP65 une fois monté pour protéger la connexion

Une fois monté avec les éléments compatibles, ce capot atteint un indice de protection IP65. Il contribue ainsi à protéger la zone de connexion contre les poussières et les projections d’eau, ce qui le rend adapté à de nombreux environnements industriels intérieurs ou techniques exposés. L’absence de clapet, de manchon et de joint intégré signifie qu’il faut bien associer ce capot aux composants de connexion prévus pour obtenir l’ensemble final attendu.

Format haute construction pour l’intégration des ensembles 16B

Avec une hauteur de 76 mm et une profondeur de 76 mm, ce capot adopte une construction haute adaptée aux configurations nécessitant davantage de volume au niveau du raccordement. Ce dégagement supplémentaire peut faciliter l’intégration de certains inserts, le passage des conducteurs et l’organisation interne du câblage, notamment lorsque la section ou la rigidité du câble impose plus d’aisance au montage.

Plage de service étendue pour les applications techniques

Sa température de service de -40 à +125 °C permet son emploi sur des installations soumises à des variations thermiques marquées. Ce capot convient ainsi aux équipements industriels où la tenue en température du boîtier est un critère de sélection important. Pour garantir la bonne compatibilité d’ensemble, il est recommandé de vérifier le format 16B, l’entrée M32, le type d’embase associé et les accessoires de câblage à prévoir séparément, notamment le presse-étoupe puisqu’il n’est pas fourni.
