Coffret étanche IP65 trois rangées KV9336B

Installer trois rangées dans un coffret en saillie

Le KV9336B propose trois rangées de douze modules de 18 mm, soit 36 places. Les rails DIN de 35 mm reçoivent les appareils compatibles. La pose en saillie permet de préparer une distribution sans encastrement du coffret, selon l’implantation et les contraintes d’installation de l’équipement.

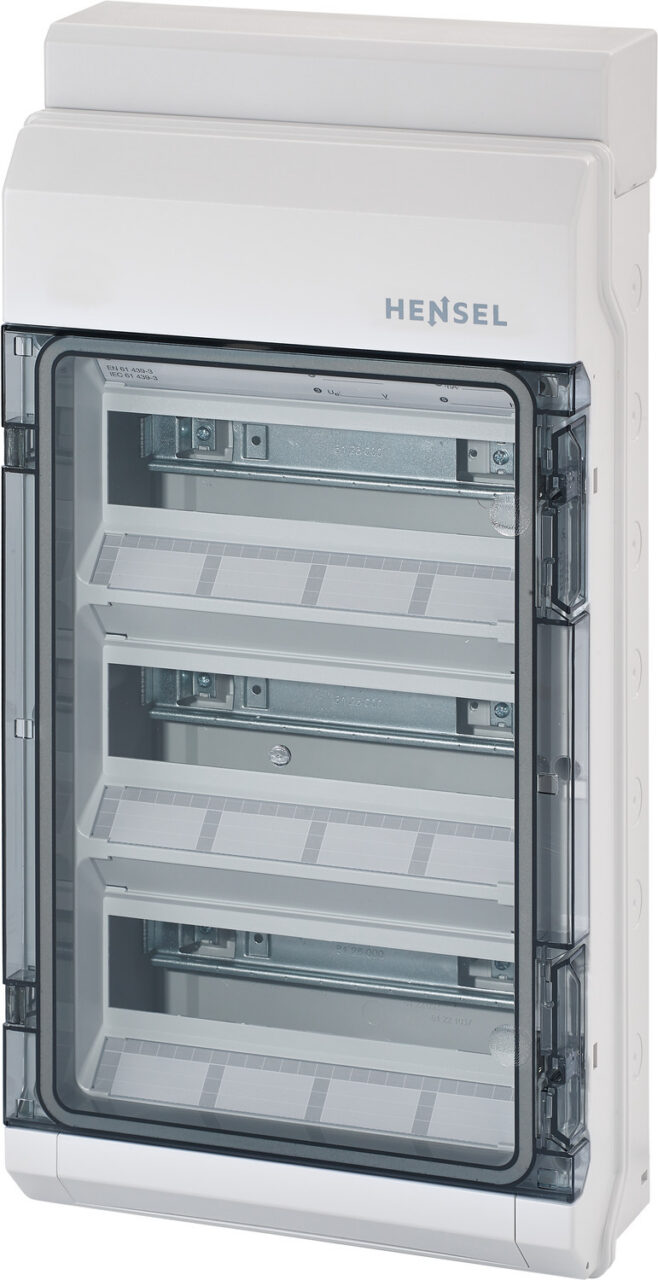

Voir les appareils derrière une porte transparente

La porte transparente couvre l’ensemble des rangées et permet de voir les appareils sans ouvrir le coffret. Le corps gris RAL 7035 mesure 583 × 295 × 129 mm. Ces dimensions servent à réserver la place, à organiser les arrivées de câbles et à prévoir l’accès à la porte.

Raccorder la terre sur les bornes FIXCONNECT

Le coffret est équipé de bornes PE utilisant la technologie FIXCONNECT. Le choix du raccordement dépend des conducteurs et des sections admises pour chaque borne. Les appareils de protection et les autres connexions du tableau se composent séparément, dans les limites électriques et thermiques de l’enveloppe retenue.

Préserver l’enveloppe IP65 aux entrées de câble

Les membranes d’entrée intégrées accompagnent le passage des câbles dans l’enveloppe IP65. La préparation des ouvertures et le diamètre des câbles doivent respecter le système d’entrée prévu. Le montage fermé conserve les conditions de protection annoncées ; une ouverture ou un accessoire inadapté peut modifier ces conditions.

Choisir un emplacement admis par Hensel

La classe électrique II correspond à la double isolation du coffret. Le fabricant admet les installations intérieures et extérieures protégées dans ses conditions d’utilisation. Le choix de l’emplacement tient compte de ces conditions, de la température ambiante et de la dissipation des appareils installés dans les trois rangées.
