Câble bus EIB Unitronic H 2x2x0,8 2170241/1

Câble bus EIB/KNX pour installation fixe dans le bâtiment

Le câble bus EIB Unitronic H 2x2x0,8 est conçu pour les liaisons de communication en technologie EIB/KNX dans les installations fixes. Il répond aux besoins des intégrateurs et installateurs qui recherchent un câble dédié à l’automatisation du bâtiment pour le pilotage décentralisé des fonctions techniques : éclairage, chauffage, ventilation, climatisation, gestion d’énergie, stores ou encore commandes d’équipements.

Configuration 2x2x0,8 adaptée aux réseaux de commande

Cette version repose sur une construction 4 conducteurs en quarte, avec âme cuivre massive de classe 1 et diamètre de 0,8 mm. Cette architecture est adaptée aux applications bus où la stabilité de pose, la tenue mécanique en installation fixe et la régularité de transmission sont recherchées. L’identification des conducteurs par couleur facilite le repérage au moment du câblage et limite les erreurs lors des raccordements sur le terrain.

Blindage global par feuille pour un câblage bus propre et structuré

Le câble intègre un blindage global par feuille, utile pour les environnements techniques où il est important de préserver la bonne circulation des signaux de commande. Dans une installation domotique ou GTB, ce type de construction contribue à un câblage plus net et cohérent, notamment lorsque plusieurs fonctions de régulation et de commande cohabitent dans un même cheminement.

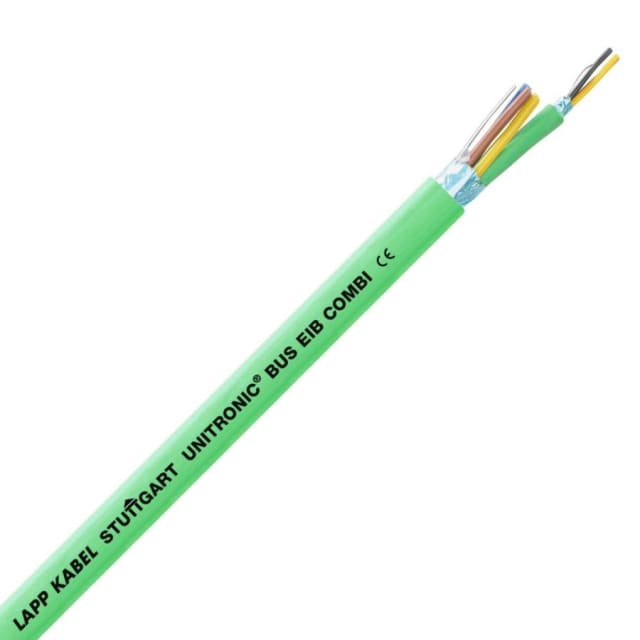

Gaine PVC verte pour une identification rapide sur chantier

Sa gaine extérieure en PVC de couleur verte permet une reconnaissance immédiate parmi les autres câbles d’alimentation, de commande ou de communication. C’est un avantage concret dans les tableaux, gaines, conduits et réseaux encastrés, où la lisibilité du câblage fait gagner du temps lors de la pose, de la maintenance ou d’une extension d’installation. Son diamètre extérieur d’environ 6,6 mm reste pratique pour les passages en conduits et chemins prévus pour les réseaux de commande.

Pose en installation fixe avec bon compromis encombrement et maniabilité

Le câble bus EIB Unitronic H est prévu pour une utilisation stationnaire. Son rayon de courbure minimal admissible en pose fixe est de 66 mm, ce qui aide à anticiper correctement les passages en coffret, en goulotte ou en colonne technique. Avec un poids de 54 kg/km, il offre un format adapté aux déploiements de réseaux bus dans les bâtiments résidentiels, tertiaires ou techniques, sans surdimensionner l’encombrement de l’installation.

Plage de service adaptée aux environnements techniques intérieurs

Ce câble peut fonctionner en usage statique dans une plage de température de -30 à +70 °C. Cette amplitude permet son intégration dans de nombreuses configurations d’installation fixe, y compris dans des zones techniques ou locaux soumis à des variations thermiques modérées. La température de pose indiquée à 0 °C doit toutefois être prise en compte au moment du chantier afin de respecter de bonnes conditions de mise en œuvre.

Points techniques à prendre en compte avant sélection

Ce modèle possède une gaine PVC et n’est pas indiqué comme sans halogène. Il est également classé Eca selon l’EN 13501-6. Ces éléments sont importants pour sélectionner le bon câble selon le niveau d’exigence du projet, la nature du bâtiment et les choix techniques retenus pour le lot courants faibles. Pour une installation EIB/KNX fixe avec câble vert dédié, âme cuivre massive 0,8 mm, blindage global et format 2x2x0,8, cette référence constitue une solution claire et ciblée pour le câblage bus.
