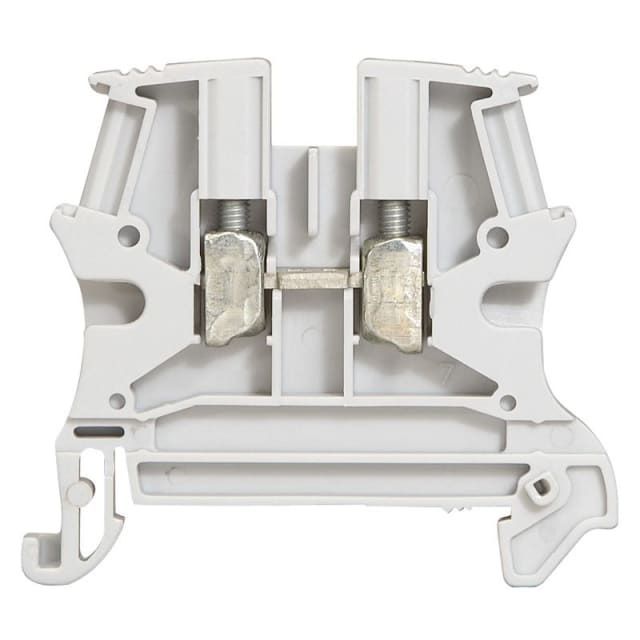

Bloc de jonction à vis 4 mm² gris pas 6 mm 037161

Bloc de jonction de passage à vis pour raccordement 4 mm² sur rail DIN

Ce bloc de jonction à vis 4 mm² gris pas 6 mm de la gamme Viking 3 est conçu pour assurer une liaison simple et nette entre deux conducteurs cuivre dans un tableau électrique. Sa configuration 1 entrée / 1 sortie répond parfaitement aux besoins de passage et d’organisation des circuits, avec un encombrement réduit grâce à sa largeur de 6 mm. Il se monte sur rail DIN 35 mm, ce qui facilite son intégration dans les coffrets et armoires de distribution.

Connexion à vis précise pour conducteurs rigides et souples

Ce modèle accepte les conducteurs rigides de 0,25 à 6 mm², les conducteurs souples de 0,25 à 4 mm² ainsi que les conducteurs fins sans embout jusqu’à 6 mm². Le raccordement à vis permet un serrage adapté aux usages de câblage de tableau, avec 2 points de serrage pour relier proprement les conducteurs. L’entrée des conducteurs est pensée pour rendre l’insertion plus pratique lors du câblage, notamment dans les ensembles où la place est comptée.

Format pas 6 mm idéal pour un câblage compact et ordonné

Avec un pas de 6 mm, ce bloc de jonction de passage permet de structurer clairement les rangées de bornes tout en optimisant l’espace disponible sur le rail. Sa conception mononiveau convient aux installations qui demandent une lecture rapide du câblage et une séparation propre des départs. Le pion de solidarisation intégré au corps isolant contribue au bon maintien des blocs entre eux et aide à conserver un alignement régulier dans le tableau.

Caractéristiques électriques adaptées aux circuits de distribution et de commande

Ce bloc est donné pour une section nominale de 4 mm², un courant nominal de 32 A et une tension nominale de 800 V. Ces valeurs en font une borne de passage adaptée aux circuits nécessitant un raccordement fiable et clairement repéré dans les tableaux électriques. Sa couleur grise correspond à l’identification habituelle des circuits standard dans l’environnement de la gamme Viking 3.

Compatibilité de montage avec rails symétriques courants

Ce bloc de jonction est prévu pour une pose sur rail DIN 35 mm et convient aux rails symétriques courants, y compris les profils EN 60715 en profondeur 7,5 mm et 15 mm. Cette polyvalence de montage simplifie son intégration aussi bien en coffret neuf qu’en complément sur une installation existante. Ses dimensions de 46,5 mm de hauteur et 52,5 mm de profondeur permettent d’anticiper précisément l’encombrement dans les tableaux et enveloppes.

Conception isolante thermoplastique pour usage en tableau

Le corps isolant en thermoplastique est adapté à l’usage en distribution électrique et en câblage d’armoire. Ce bloc de jonction fonctionne dans une plage de température de -5 à 40 °C, ce qui convient aux environnements techniques courants en intérieur. L’indication Ex e peut également répondre aux applications où cette exigence est recherchée dans le choix des composants de raccordement.

À prévoir pour une finition complète de la rangée de bornes

Cette borne de passage nécessite une plaque de fermeture, à prévoir pour finaliser correctement l’ensemble selon la configuration du bornier. La gamme Viking 3 intègre également des zones prévues pour les peignes de liaison équipotentielle à insertion automatique, un avantage appréciable lorsqu’il faut organiser plusieurs bornes de manière homogène dans un tableau. Ce bloc constitue ainsi un choix pertinent pour réaliser un bornier lisible, compact et cohérent autour d’un câblage 4 mm².
