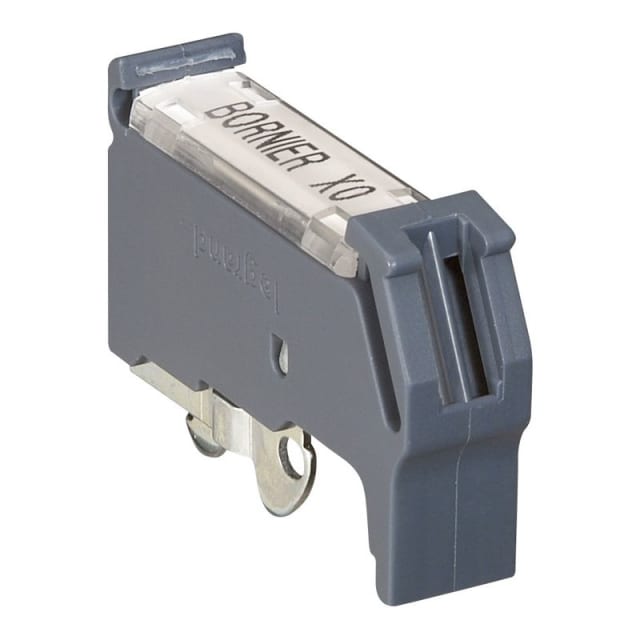

Butée de blocage pas 12 mm pour 3 rails Viking 037513

Butée de blocage 12 mm pour maintien des blocs de jonction sur rail

Cette butée de blocage Viking 3 au pas de 12 mm est conçue pour immobiliser efficacement les blocs de jonction et accessoires montés sur rail. Elle vient assurer le maintien en extrémité afin d’éviter les déplacements longitudinaux de l’appareillage dans l’ensemble de raccordement. C’est un composant essentiel pour obtenir un montage propre, stable et bien organisé dans les coffrets et armoires électriques.

Compatible avec plusieurs profils de rails pour une intégration souple

Ce modèle se monte sur rail DIN et rail G, ce qui facilite son intégration dans de nombreuses configurations d’installation. Il est prévu pour les rails asymétriques ainsi que pour les rails symétriques en profondeur 7,5 mm et 15 mm. Cette compatibilité étendue permet de l’utiliser dans des montages Viking 3 variés, sans multiplier les accessoires selon le type de support retenu.

Fixation vissable pour un blocage net en extrémité de rangée

La butée utilise un dispositif d’arrêt vissable, particulièrement adapté lorsque l’on recherche un positionnement précis et un maintien ferme des éléments sur le rail. Ce principe de serrage permet de constituer une extrémité de rangée bien tenue, utile pour les ensembles de bornes soumis aux manipulations de câblage, aux opérations de repérage ou aux interventions de maintenance.

Format 12 mm adapté aux ensembles Viking 3 correspondants

Avec sa largeur de 12 mm, cette butée s’emploie dans les configurations prévues pour ce pas au sein de la gamme Viking 3. Elle accompagne logiquement les rangées de blocs de jonction et accessoires de même encombrement afin de préserver un alignement cohérent sur le rail. Ce bon dimensionnement simplifie la composition de l’ensemble et limite les risques d’erreur au moment du choix de l’accessoire de fixation.

Encombrement étudié pour les tableaux et coffrets techniques

Ses dimensions de 38,8 mm de hauteur et 49,7 mm de profondeur permettent une implantation adaptée aux montages sur rail dans les espaces techniques courants. Son corps gris en matière synthétique s’intègre visuellement aux appareillages de raccordement de la même famille et conserve une lecture claire de l’organisation du bornier, notamment dans les tableaux où la densité d’équipement impose une implantation rigoureuse.

Repérage possible après préparation de la partie supérieure

Après découpe de la cloison supérieure, cette butée peut recevoir un repérage par étiquette. Cet avantage est utile pour identifier une extrémité de rangée, une fonction de bornier ou une zone de câblage, tout en gardant une présentation nette de l’installation. Pour les intégrateurs et tableautiers, cette possibilité améliore la lisibilité de l’ensemble sans ajouter d’accessoire inutilement encombrant.

Un accessoire pertinent pour le montage, la fixation et l’organisation des raccordements

Dans une installation de bornes sur rail, la butée de blocage ne sert pas seulement à terminer une rangée : elle participe aussi à la bonne tenue mécanique de l’ensemble et à la structuration du câblage. Ce modèle Viking 3 répond précisément à cet usage avec un montage sur rail standard, un pas de 12 mm et une fixation vissable, ce qui en fait un choix adapté pour les opérations d’installation, de fixation et de raccordement nécessitant une extrémité de rail fonctionnelle et bien maîtrisée.
