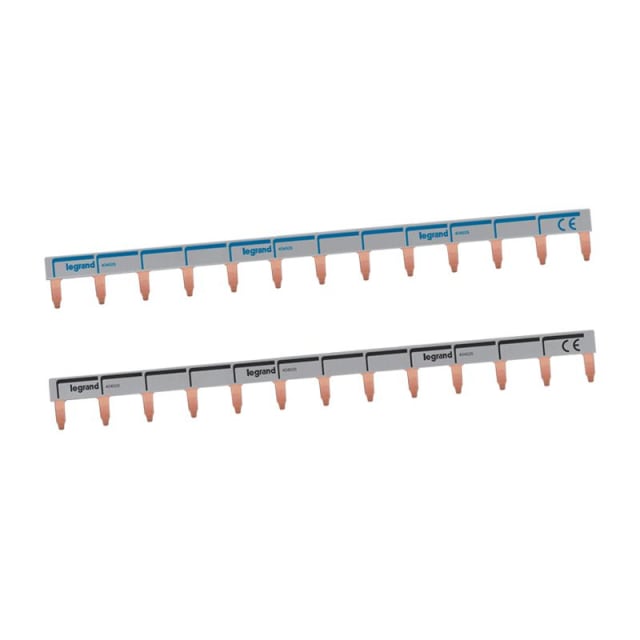

Peigne à dents 1 pôle 13 modules 16 mm² 404926

Peigne à dents 1 pôle 13 modules pour alimentation rapide d’une rangée

Ce peigne à dents 1 pôle 13 modules est conçu pour distribuer l’alimentation sur une rangée d’appareils modulaires de tableau électrique avec une implantation propre et régulière. Son format permet de raccorder jusqu’à 13 appareils sur 13 modules, ce qui facilite le pontage d’une ligne de protections tout en réduisant le temps de câblage par rapport à des liaisons filaires individuelles.

Format 13 modules avec section 16 mm² pour une distribution claire

Avec une largeur de 13 unités de division, une longueur de 220 mm et une section de 16 mm², ce peigne de raccordement répond aux besoins de distribution sur rangée compacte. Sa denture au pas de 17,7 mm assure une répartition adaptée aux appareils concernés, tout en conservant une lecture nette du câblage dans le coffret. C’est une solution pertinente pour structurer l’alimentation d’un ensemble modulaire sans multiplier les conducteurs.

Compatible avec des appareils équipés d’un conducteur N

Ce modèle est indiqué comme adapté à des appareils équipés d’un conducteur N, ce qui en fait un peigne à dents particulièrement utile dans les configurations de distribution phase/neutre selon l’implantation retenue dans le tableau. Il ne convient pas aux appareils avec commutateur auxiliaire, ce point permet d’éviter les erreurs de choix au moment de la préparation du rail et du montage des protections.

Peigne isolé et découpable pour une intégration plus souple

Le peigne est isolé, ce qui contribue à une mise en œuvre plus propre à l’intérieur du tableau et à une meilleure séparation des parties actives lors du montage. Il est également découpable à taille voulue, un avantage concret lorsqu’il faut ajuster la longueur à la composition réelle de la rangée ou préparer un tableau évolutif sans changer de principe de distribution.

Calibre et tenue électrique adaptés au raccordement modulaire

Ce peigne 1 pôle présente un courant permanent assigné de 63 A et une tension maximale de service de 400 V. Sa tension de choc assignée est de 2 kV. Il affiche par ailleurs un courant de court-circuit conditionnel de 0,63 kA ainsi qu’une capacité de tenue de courte durée Icw de 1,92 kA. Ces données aident à sélectionner un accessoire cohérent avec l’architecture du tableau et les appareils modulaires associés.

Une solution pratique pour le pontage des protections sur rail

Dans un tableau, ce peigne de liaison et pontage permet d’alimenter plusieurs modules de façon homogène, avec une présentation plus nette qu’un repiquage filaire classique. Il simplifie les connexions répétitives, limite l’encombrement en façade de bornes et favorise une organisation plus lisible des départs. Pour les installateurs comme pour les opérations de maintenance, cette approche rend la rangée plus facile à interpréter.

Idéal pour tableaux de distribution, rails et accessoires de câblage

Positionné dans l’univers des rails, peignes et accessoires de câblage, ce peigne à dents 1 pôle 13 modules s’intègre naturellement dans les tableaux de protections et de distribution électrique. Il convient particulièrement lorsque l’objectif est d’obtenir une alimentation modulaire ordonnée, ajustable et rapide à mettre en place, tout en conservant des caractéristiques techniques clairement définies pour le dimensionnement du tableau.
