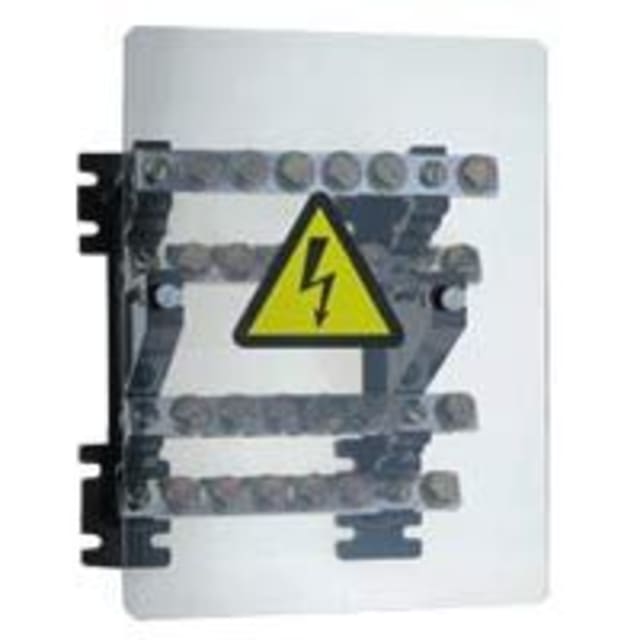

Répartiteur de puissance tétrapolaire 160 A pour cosses 037431

Répartiteur de puissance tétrapolaire 160 A pour distribution sur cosses

Ce répartiteur de puissance tétrapolaire 160 A est conçu pour organiser la distribution d’énergie dans les tableaux et ensembles de répartition nécessitant une connexion par cosses. Sa conception étagée facilite la séparation des conducteurs et améliore la lisibilité du câblage lors de l’alimentation de plusieurs départs. Adapté aux applications de distribution en amont ou en dérivation, il constitue une solution pratique pour structurer une répartition tétrapolaire propre et accessible.

Configuration étagée avec 1 arrivée et 5 départs

Le produit est composé de 4 barres 18 x 4 mm et permet une architecture de raccordement pensée pour les installations de puissance. Il dispose d’une arrivée principale par pôle et de 5 départs, ce qui convient parfaitement à la redistribution d’une alimentation vers plusieurs circuits. Cette disposition simplifie le repérage des connexions, limite les croisements de câbles et apporte davantage de confort lors du montage, de l’entretien ou des extensions de tableau.

Capacité de raccordement adaptée aux sections courantes de puissance

Ce modèle accepte une section maximale de 70 mm² et fonctionne avec une entrée par câble. Il est destiné au raccordement sur cosses, avec une arrivée dimensionnée pour la puissance et plusieurs points de départ pour les circuits secondaires. Cette configuration répond bien aux besoins des armoires, coffrets et tableaux où l’on recherche une distribution nette, sécurisée derrière capot, sans recourir à des assemblages improvisés sur barre ou borne classique.

Montage sur rail EN 60715 ou sur platine

Le répartiteur est prévu pour une fixation sur rail EN 60715 avec griffe ou sur platine par vis M6. Cette double possibilité de montage permet de l’intégrer aussi bien dans une enveloppe existante que dans une réalisation neuve. En apparent, il s’adapte aux configurations où la tenue mécanique et l’accessibilité sont importantes, notamment dans les coffrets de distribution, armoires techniques et tableaux de puissance nécessitant une implantation claire des organes de répartition.

Couvercle transparent vissé pour contrôle visuel facilité

Équipé d’un couvercle transparent vissé, ce répartiteur permet de contrôler rapidement l’état des raccordements sans démontage systématique. Ce point est particulièrement utile pour vérifier le positionnement des conducteurs, la présence des cosses et l’organisation interne avant intervention. Le capot contribue également à isoler les parties actives tout en conservant une bonne visibilité, un avantage appréciable pour les professionnels qui recherchent un matériel de distribution lisible dans le temps.

Isolation 1000 V et conception adaptée aux environnements techniques

Avec une tension d’isolement Ui de 1000 V, ce répartiteur est dimensionné pour les environnements de distribution où la tenue diélectrique fait partie des critères de choix. Son corps en matière synthétique, sans halogène, de couleur noire, s’inscrit dans une conception adaptée aux équipements électriques techniques. La plage de température d’usage de -5 à 40 °C permet son intégration dans les conditions habituelles de fonctionnement des coffrets et tableaux installés en locaux techniques.

Un choix pertinent pour tableaux, protections et distribution électrique

Ce répartiteur de puissance tétrapolaire trouve naturellement sa place dans les ensembles de distribution électrique, en complément des coffrets, protections et accessoires de câblage. Il convient aux installateurs qui recherchent une solution dédiée à la répartition de puissance sur plusieurs départs, avec une implantation structurée, un montage polyvalent et une protection frontale transparente. Pour le câblage de tableaux nécessitant une distribution tétrapolaire 160 A sur cosses, il apporte une réponse précise et fonctionnelle.
