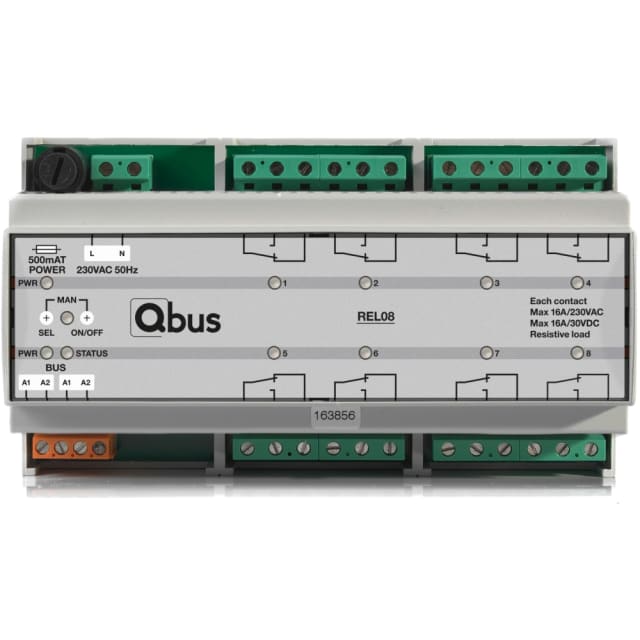

Module relais 8x 16A commande manuelle LED REL08

Module relais 8 sorties 16 A pour pilotage de charges en tableau

Ce module relais REL08 est conçu pour la commutation de 8 circuits avec un courant nominal de 16 A par sortie. Il s’intègre sur rail DIN dans le tableau électrique et répond aux besoins de commande centralisée de multiples charges, qu’il s’agisse d’éclairages, d’équipements techniques ou d’autres départs à commuter en environnement domotique et résidentiel avancé. Sa capacité de coupure maximale de 3680 W par sortie apporte une réponse adaptée aux installations nécessitant une commande modulaire puissante et bien structurée.

Commande manuelle en façade pour une exploitation plus souple

La présence d’une commande sur place permet d’actionner manuellement chaque relais directement sur le module. C’est un avantage concret lors de la mise en service, des essais fonctionnels, des opérations de maintenance ou d’un besoin ponctuel d’intervention locale dans le tableau. Cette commande manuelle apporte plus de confort d’exploitation au quotidien, notamment lorsque l’on souhaite vérifier rapidement un circuit sans dépendre uniquement de la logique de commande du système.

Indication LED pour visualiser immédiatement l’état des sorties

Le REL08 intègre une indication LED facilitant la lecture de l’état de commutation des relais. Cette visualisation directe permet de repérer plus vite les sorties actives, d’accélérer les contrôles en phase de câblage et de simplifier le diagnostic en cas de recherche de défaut. Dans une armoire ou un coffret modulaire, ce type d’affichage améliore nettement la lisibilité de l’installation et limite les manipulations inutiles.

Format modulaire rail DIN adapté aux tableaux électriques

Prévu pour un montage sur rail DIN, ce module occupe une largeur de 9 unités, ce qui permet une intégration propre dans les tableaux de distribution et coffrets domotiques. Son format modulaire facilite l’organisation des départs commandés et la création d’une architecture claire dans le tableau. Avec un indice de protection IP20, il est destiné à une installation en enveloppe adaptée, dans un environnement technique protégé conforme à l’usage des appareillages modulaires.

Compatibilité avec charges 230 V et bonne aptitude à la commutation LED

Ce module fonctionne sous une tension nominale de 230 V et accepte un courant de coupure maximal de 16 A. Il convient à la commutation de charges de type C et peut piloter des charges d’éclairage avec une puissance maximale de commutation LED de 1840 W. Cette caractéristique est particulièrement intéressante pour les installations actuelles où les circuits d’éclairage LED sont devenus majoritaires et exigent une sélection rigoureuse des modules de commutation en tableau.

Architecture pensée pour l’extension et l’intégration domotique

Le REL08 s’inscrit dans une logique d’installation évolutive grâce à son expansibilité modulaire. Le raccordement bus est inclus et le module de bus est amovible, ce qui facilite l’intégration dans une architecture de commande existante ou en cours d’évolution. L’absence de compatibilité KNX, KNX radio, LON ou Powernet confirme qu’il s’agit d’un module destiné à un autre écosystème de bus, à prendre en compte pour sécuriser le choix du bon matériel lors d’un projet d’extension ou de rénovation.

Un choix pertinent pour centraliser plusieurs circuits sans multiplier les appareillages

Avec ses 8 sorties de distribution, ce module relais permet de regrouper plusieurs commandes dans un seul appareillage modulaire. Il aide à rationaliser le câblage, à mieux structurer le tableau et à limiter la multiplication de modules distincts pour chaque fonction. Pour les projets de smart home, de rénovation technique ou de commande d’éclairages et usages spécialisés, il constitue une solution efficace pour centraliser les commutations tout en conservant une lecture claire et une intervention locale simple.
