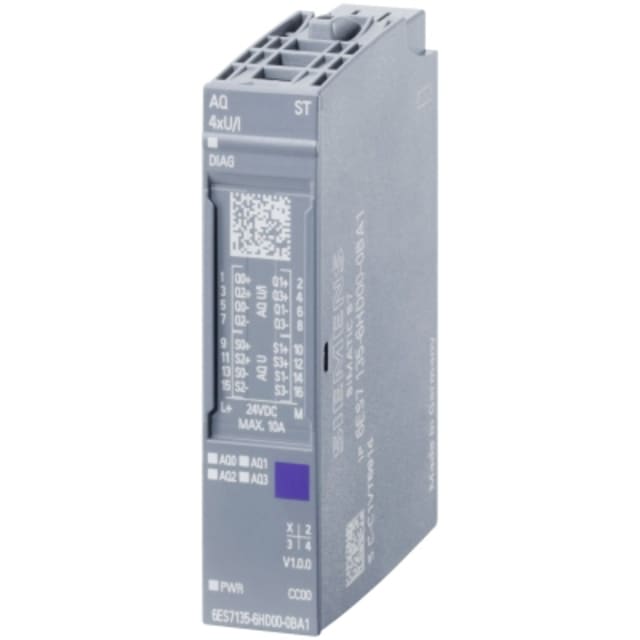

Module de sorties analogiques ET 200SP 6ES71356HD000BA1

Module de sorties analogiques pour station ET 200SP

Ce module de sorties analogiques ET 200SP est conçu pour intégrer 4 voies de sortie analogique dans une architecture d’automatisation industrielle compacte. Il s’adresse aux applications de pilotage de variateurs, positionneurs, actionneurs, convertisseurs ou équipements de régulation nécessitant l’émission de signaux en tension ou en courant depuis une station déportée. Son format étroit facilite l’intégration dans les armoires où l’optimisation de l’encombrement est un critère important.

4 sorties configurables en tension ou en courant

Le module dispose de 4 sorties analogiques configurables, avec prise en charge des signaux de sortie en tension et en courant. Cette polyvalence permet d’adapter le câblage et le comportement du module aux besoins du process, qu’il s’agisse de consignes analogiques classiques pour automatisme, de pilotage proportionnel ou d’interfaçage avec des équipements industriels acceptant différents standards de signal. La configuration des sorties apporte davantage de souplesse lors de la conception, de la modernisation ou du remplacement d’un module existant.

Résolution 16 bits pour un pilotage précis

Avec une résolution de 16 bits sur les sorties analogiques, ce module permet une restitution fine des consignes analogiques. Il convient particulièrement aux applications où la stabilité de commande et la précision de réglage jouent un rôle important, par exemple pour la variation, la consigne de vitesse, le dosage, la régulation de pression, de débit ou de température via équipements compatibles. Le diagnostic de module intégré apporte en complément une meilleure visibilité pour l’exploitation et la maintenance.

Intégration directe dans l’écosystème Siemens ET 200SP

Issu de la série ET 200SP, ce module est prévu pour s’insérer dans une station d’E/S déportées modulaire. Il est compatible avec les BaseUnits de type A0 et A1, ce qui simplifie le choix lors de la préparation de l’installation. Le raccordement par broches et l’utilisation d’un coupleur bus bidirectionnel participent à une mise en œuvre cohérente dans les ensembles d’automatisation Siemens, tout en facilitant le remplacement ou l’extension d’une station existante.

Format compact pour coffrets et armoires industrielles

Avec une largeur de 15 mm, une hauteur de 73 mm et une profondeur de 58 mm, ce module de sorties analogiques trouve facilement sa place dans les coffrets de commande compacts. Son montage sur barre profilée est adapté aux installations industrielles courantes, et sa conception autorise également une implantation frontale ou en rack selon l’organisation de l’ensemble. L’indice de protection IP20 le destine à une installation en environnement protégé, typiquement à l’intérieur d’une armoire électrique.

Alimentation continue et faible consommation

Le fonctionnement s’effectue en courant continu sur une plage de 19,2 à 28,8 V DC, compatible avec les alimentations industrielles usuelles en automatisme. Sa consommation de puissance de 1,5 W contribue à limiter la charge énergétique globale de la station, un point utile lors du dimensionnement des alimentations et de la gestion thermique dans les armoires. Ce positionnement en fait une solution pertinente pour les installations recherchant un module analogique compact et fonctionnel sans complexifier l’infrastructure.

Un choix pertinent pour l’extension ou le remplacement d’E/S analogiques

Ce module convient aussi bien pour la création d’une nouvelle station ET 200SP que pour l’extension d’une installation existante en sorties analogiques. Il répond aux besoins des intégrateurs, automaticiens, tableautiers et services maintenance qui recherchent un module 4 sorties analogiques configurable, simple à intégrer et adapté aux usages industriels standards. Pour l’achat en ligne de matériel d’automatisation, il constitue une réponse claire lorsqu’il faut piloter plusieurs équipements analogiques dans un encombrement réduit.
