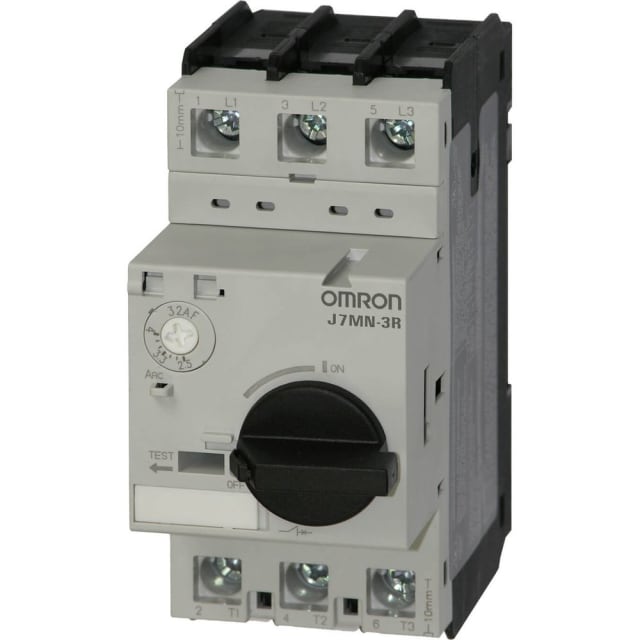

Disjoncteur moteur thermique 2,5-4,0 A J7MN9076A

Protection moteur thermo-magnétique précise pour les petits départs moteur

Ce disjoncteur moteur thermique 2,5 à 4,0 A est conçu pour assurer la protection des moteurs triphasés contre les surcharges et les courts-circuits au sein d’un même appareil. Son déclenchement thermo-magnétique permet d’associer une protection réglable adaptée au courant du moteur avec une réponse instantanée en cas de défaut important. Cette configuration convient particulièrement aux départs moteur compacts en armoire, coffret ou tableau de distribution industrielle.

Plage de réglage 2,5 à 4,0 A pour un ajustement au plus juste

La zone de réglage de surcharge de 2,5 à 4,0 A permet d’adapter finement la protection au courant nominal du moteur à protéger. Ce réglage est essentiel pour limiter les déclenchements inadaptés tout en conservant une protection efficace du bobinage. Pour l’intégrateur comme pour le mainteneur, cette plage est pertinente sur des applications de petite puissance, avec une puissance de service AC-3 donnée pour 1,5 kW à 230 V comme à 400 V.

Protection sensible aux pertes de phase pour préserver le moteur

L’appareil est sensible aux chutes de phase, un point important sur les installations moteur triphasées. En cas de perte d’une phase, le courant peut augmenter sur les phases restantes et provoquer un échauffement rapide du moteur. Cette fonction contribue à sécuriser l’exploitation sur des applications où la continuité de service doit aller de pair avec une protection adaptée des équipements électromécaniques.

Pouvoir de coupure élevé et déclenchement magnétique calibré

Avec un courant de déclenchement de court-circuit non différé de 52 A et un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif, ce disjoncteur moteur est dimensionné pour intervenir rapidement face aux défauts francs. Ce niveau de protection en fait un choix pertinent pour les environnements où la sélectivité, la tenue au défaut et la maîtrise des risques électriques sont des critères de choix importants dans la conception des départs moteurs.

Format compact 3 pôles avec commande par bouton rotatif

Sa conception en appareil complet dans un boîtier 3 pôles facilite son intégration dans les ensembles de commande moteur. La commande par bouton rotatif rend la manœuvre simple et lisible, notamment pour les opérations de mise en service ou d’isolement local. Avec une largeur de 45 mm, une hauteur de 98 mm et une profondeur de 100 mm, ce modèle s’intègre facilement dans les tableaux et enveloppes techniques où l’optimisation de l’espace disponible compte.

Raccordement à vis pour un câblage direct et maîtrisé

Le raccordement principal à vis convient aux montages qui exigent un serrage net et un câblage stable dans le temps. Cette technologie de connexion est appréciée dans les armoires industrielles et les tableaux de distribution pour sa simplicité d’implantation et la bonne tenue mécanique des conducteurs. L’absence de contact auxiliaire intégré et de déclencheur à sous-tension intégré permet aussi de partir sur une base claire lorsque l’on souhaite composer une protection moteur ciblée sans fonctions superflues.

Une solution adaptée aux tableaux de commande et de distribution moteur

Grâce à son indice de protection IP20, ce disjoncteur moteur est destiné à être installé dans une enveloppe appropriée, comme un coffret ou une armoire. Il répond ainsi aux besoins classiques de protection sur des ensembles de variation, de commande moteur et de distribution électrique. Pour l’acheteur professionnel, c’est un appareil pertinent lorsqu’il faut protéger un moteur de petite puissance avec un réglage lisible, un encombrement contenu et une architecture de protection dédiée.
