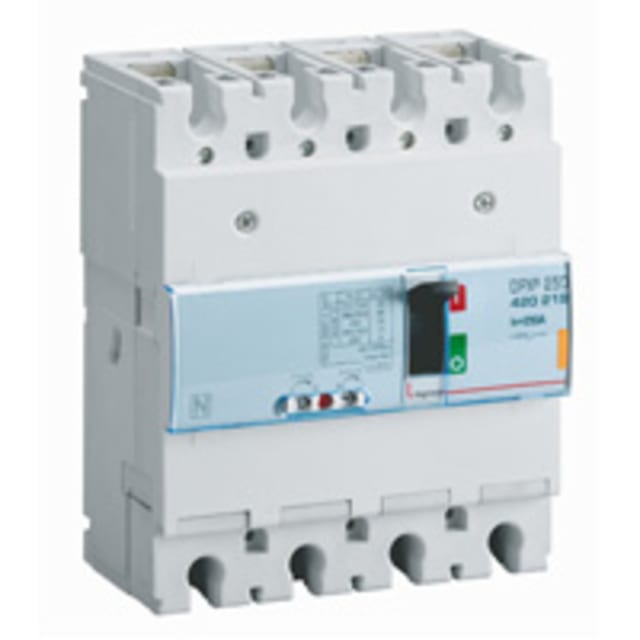

Disjoncteur magnétothermique 4P 250A 25kA 400V 420219

Disjoncteur magnétothermique 4P 250A pour protection et coupure en distribution basse tension

Ce disjoncteur magnétothermique 4 pôles de calibre 250 A est conçu pour assurer la protection des départs et des lignes de puissance en tableau électrique. Sa version 4P permet la coupure simultanée de l’ensemble des conducteurs concernés, ce qui en fait une solution adaptée aux installations nécessitant une protection complète sur réseau triphasé avec neutre. Avec un pouvoir de coupure de 25 kA à 400 V, il répond aux besoins de protection contre les surcharges et les courts-circuits sur des circuits fortement sollicités.

Protection magnétothermique avec réglages utiles pour l’exploitation

L’unité de protection intégrée combine un déclenchement thermique contre les surcharges et un déclenchement magnétique contre les défauts de court-circuit. La zone de réglage surcharge de 200 à 250 A permet d’ajuster la protection au plus près du courant d’exploitation de la ligne ou de l’équipement alimenté. Le seuil de déclenchement de court-circuit, réglable de 1250 à 2500 A en bref retard et en non différé, apporte davantage de souplesse pour coordonner la protection avec l’installation en amont et en aval.

Format compact à encastrer pour intégration en coffret et tableau

Issu de la gamme DPX³ 250, cet appareil à encastrer en technique d’insertion définitive s’intègre dans les ensembles de distribution où l’encombrement, l’accessibilité frontale et la lisibilité du câblage comptent. La disposition des raccordements en face avant facilite le repérage et l’intervention en tableau. Son exécution à manette permet une commande simple et directe, adaptée aux usages de coupure et d’isolement dans les armoires de distribution.

Raccordement à vis et montage pratique en environnement de distribution

Le raccordement principal à vis favorise une connexion robuste des conducteurs de puissance. Ce mode de connexion convient particulièrement aux tableaux nécessitant un serrage maîtrisé et une maintenance claire. Le produit est indiqué comme adapté à un montage sur profilés chapeaux, avec montage également possible en option selon la configuration retenue, ce qui apporte de la souplesse lors de l’intégration dans des coffrets ou tableaux techniques.

Pouvoir de coupure 25 kA et tension de service étendue

Avec une tension de dimensionnement de 220 à 690 V, ce disjoncteur compact couvre un large spectre d’applications en distribution électrique. Son Icu de 25 kA à 400 V, 50 Hz, le destine aux installations où la tenue aux défauts doit être cohérente avec des niveaux de court-circuit significatifs. Ce positionnement en fait un choix pertinent pour protéger des départs principaux, des sous-distributions ou des équipements de puissance demandant un disjoncteur compact 4P de 250 A.

Équipements intégrés pour signalisation et fonctions associées

Ce modèle dispose d’un dispositif de signalisation de déclenchement, utile pour identifier rapidement un défaut ou un événement de protection dans l’installation. Il intègre également un déclencheur à sous-tension, intéressant lorsque l’application impose une ouverture du circuit en cas de chute ou de disparition de la tension de commande. Côté auxiliaires, la présence d’un contact ouvreur et d’un contact inverseur permet d’envisager des fonctions de report d’état ou d’asservissement selon l’architecture du tableau.

Choix pertinent pour tableaux de puissance et protections de départs

Ce disjoncteur magnétothermique 4P 250A 25kA 400V convient aux professionnels recherchant une protection compacte pour tableaux, coffrets et ensembles de distribution. Sa combinaison de calibre élevé, de réglages de surcharge, de seuils de court-circuit ajustables, de commande frontale et de raccordement à vis répond aux contraintes concrètes d’installation et d’exploitation. C’est une solution adaptée lorsqu’il faut sécuriser un départ de puissance avec un appareil complet intégrant directement son unité de protection.
