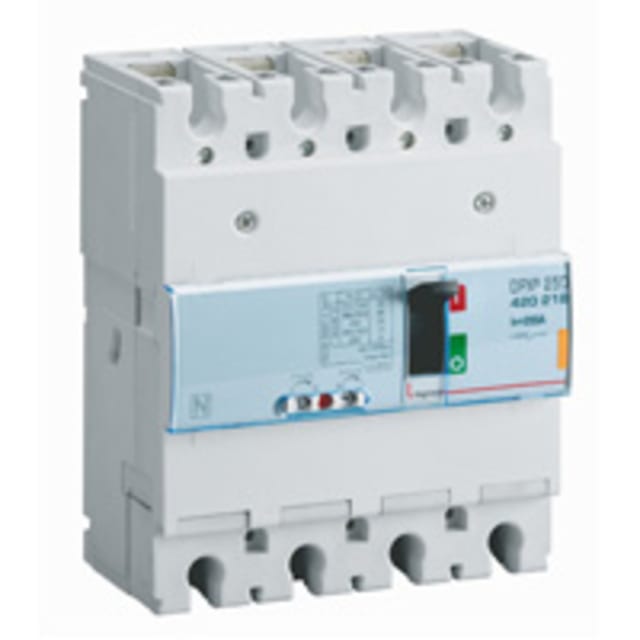

Disjoncteur magnéto-thermique 4P 200A 25kA 420218

Disjoncteur magnétothermique 4P 200A conçu pour la protection de puissance

Ce disjoncteur magnétothermique 4 pôles 200 A de la gamme DPX³ 250 est destiné à la protection et au sectionnement des départs de puissance en tableau et armoire électrique. Sa configuration 4P permet la coupure simultanée des conducteurs, un point clé pour les installations triphasées avec neutre. Son pouvoir de coupure de 25 kA à 400 V en fait une solution adaptée aux environnements où la continuité d’exploitation doit s’accompagner d’une protection efficace contre les surcharges et les courts-circuits.

Pouvoir de coupure 25 kA et déclenchement réglable pour une protection mieux adaptée

L’appareil intègre une protection magnétothermique complète avec une zone de réglage surcharge de 160 à 200 A, pratique pour ajuster la protection au plus près du courant d’utilisation réel. Le déclenchement de court-circuit est également réglable sur une plage de 1000 à 2000 A, aussi bien en bref retard qu’en instantané non différé. Cette souplesse de réglage permet d’affiner la sélectivité et d’optimiser la coordination avec les autres protections de l’installation.

Format 4 pôles pour réseaux triphasés avec neutre

Avec ses 4 pôles, ce disjoncteur compact répond aux besoins de protection des circuits de distribution où la coupure du neutre est requise en plus des trois phases. Il convient particulièrement aux tableaux de répartition, coffrets de puissance et ensembles de distribution nécessitant une protection robuste sur des intensités élevées. Sa tension de dimensionnement de 220 à 690 V élargit son champ d’application sur différents niveaux de distribution basse tension.

Montage en coffret ou armoire avec raccordement frontal à vis

Prévu comme appareil à encastrer avec technique d’insertion définitive, ce modèle se distingue par une implantation claire dans les ensembles de distribution. Les raccordements sont disposés en face avant, ce qui facilite l’accès lors du câblage et des opérations de maintenance. Le raccordement principal à vis favorise un serrage franc et une connexion adaptée aux départs de forte intensité. L’appareil est également compatible avec un montage sur profilé chapeau, y compris en option selon la configuration retenue.

Commande par manette et signalisation intégrée pour une lecture plus directe

La commande par manette offre une manœuvre simple et lisible en façade. Ce disjoncteur est livré complet avec son unité de protection et dispose d’un dispositif de signalisation de déclenchement, utile pour identifier plus rapidement l’origine d’une coupure. Il intègre aussi un déclencheur à sous-tension, un atout dans les architectures où la sécurité de remise sous tension doit être maîtrisée selon la logique de commande de l’installation.

Auxiliaires intégrés pour le report d’état et l’exploitation

Ce modèle dispose d’auxiliaires intégrés avec 1 contact d’ouverture et 1 contact inverseur. Cette configuration facilite le report d’information vers une supervision, une signalisation locale ou un circuit de commande. Pour les projets évolutifs, un entraînement moteur peut être ajouté en option, ce qui permet d’envisager une motorisation de la commande sans changer de famille d’appareil.

Une solution DPX³ 250 adaptée aux tableaux de distribution exigeants

Ce disjoncteur compact associe un calibre élevé de 200 A, un pouvoir de coupure de 25 kA, une protection réglable et une intégration pensée pour les tableaux et armoires électriques. Son indice de protection IP30 convient à une implantation dans un environnement d’appareillage approprié. Pour les installateurs et intégrateurs recherchant un disjoncteur de distribution 4P capable de protéger des départs de puissance avec précision de réglage et bonnes possibilités d’accessoirisation, ce modèle constitue un choix pertinent dans l’univers des protections électriques compactes.
