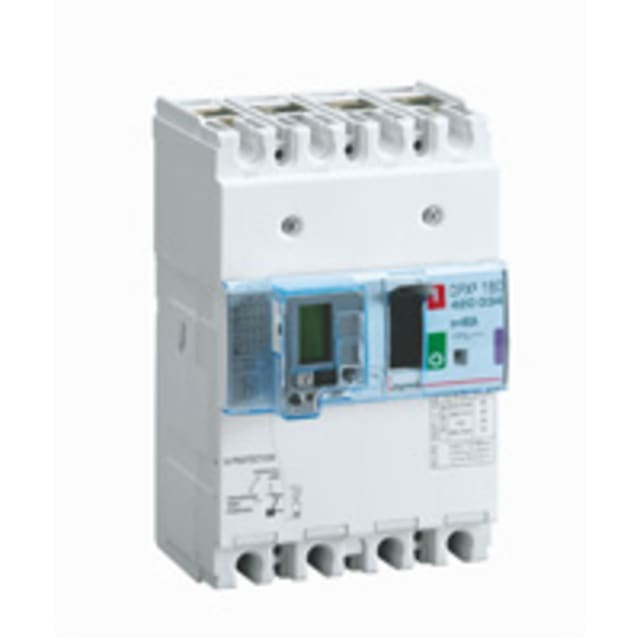

Disjoncteur différentiel magnétothermique 4P 80A 420034

Disjoncteur différentiel magnétothermique 4P 80 A pour protection de puissance

Ce disjoncteur différentiel magnétothermique 4 pôles 80 A de la gamme DPX³ 160 est conçu pour assurer à la fois la protection contre les surcharges, les courts-circuits et les défauts d’isolement. Son format de disjoncteur de puissance en fait une solution adaptée aux tableaux et coffrets de distribution nécessitant une protection complète sur installation triphasée avec neutre. Avec un pouvoir de coupure de 16 kA à 400 V, il répond aux besoins des ensembles électriques où la tenue au courant de défaut doit rester élevée.

Protection thermique réglable pour mieux adapter le calibre à l’installation

Le réglage de surcharge de 64 à 80 A permet d’ajuster la protection thermique au plus près des caractéristiques du départ protégé. Cette plage de réglage apporte davantage de précision qu’un appareil à seuil fixe, notamment pour sécuriser les circuits de distribution, les alimentations d’équipements ou certaines lignes techniques qui demandent un calibrage cohérent avec l’intensité réellement exploitée. Le déclenchement magnétique de court-circuit est quant à lui défini à 800 A pour une coupure rapide en cas de défaut franc.

Fonction différentielle intégrée pour renforcer la sécurité des départs

L’intégration de la protection différentielle dans le même appareil simplifie l’architecture du tableau tout en regroupant les fonctions essentielles dans un seul disjoncteur. Sur cette exécution DPX³ 160, la protection par mise à terre est intégrée, ce qui permet de traiter les défauts d’isolement sans ajouter un appareil séparé de même niveau de protection. C’est un choix pertinent pour les installations où l’on recherche un encombrement maîtrisé et une lecture plus claire des protections en façade.

Configuration 4 pôles adaptée aux réseaux avec neutre

Sa conception 4P permet la coupure simultanée des trois phases et du neutre, point important pour de nombreux départs de distribution et applications techniques. Cette configuration facilite la sécurisation complète du circuit aval lors des opérations d’isolement ou de maintenance. La tension assignée de 220 à 690 V confirme une large compatibilité d’usage sur différents schémas de distribution basse tension, avec une approche orientée puissance et continuité d’intégration en armoire.

Montage en tableau avec raccordement avant à vis

Ce modèle est un appareil à encastrer en technique fixe, avec raccordements en face avant et connexion principale par vis. Cette conception favorise une implantation nette dans le tableau et une reprise de câblage structurée. Le produit est également indiqué comme compatible avec un montage sur profilé chapeau, y compris en option selon la configuration retenue. Cette souplesse d’installation aide à l’intégrer aussi bien dans des coffrets de distribution que dans des ensembles plus techniques nécessitant une organisation rigoureuse des départs.

Commande manuelle et signalisation utiles en exploitation

L’appareil dispose d’une commande par manette, simple à identifier en façade pour les manœuvres d’ouverture et de fermeture. Il intègre aussi un dispositif de signalisation de déclenchement, utile pour repérer rapidement un événement de protection. La présence d’un déclencheur à sous-tension intégré renforce encore les possibilités de commande et de sécurité dans les installations où la coupure doit être assurée en cas de baisse ou de disparition de la tension de commande.

Auxiliaires intégrés pour une meilleure remontée d’état

Ce disjoncteur est fourni avec son unité de protection et comporte des contacts auxiliaires intégrés, avec 1 contact inverseur et 1 contact ouvreur. Cette configuration permet d’exploiter des informations d’état pour la signalisation, le report ou certaines logiques de commande en environnement de tableau. Pour les projets nécessitant une évolution fonctionnelle, un entraînement moteur est prévu en option, ce qui ouvre la voie à des configurations plus avancées sans changer de famille d’appareil.

Un choix cohérent pour tableaux de distribution et protections techniques

Avec son calibre de 80 A, son pouvoir de coupure de 16 kA, sa protection différentielle intégrée et son format 4 pôles, ce disjoncteur de puissance DPX³ 160 répond aux besoins des installations qui demandent une protection complète dans un encombrement maîtrisé. Il convient particulièrement aux tableaux, protections et distributions électriques où l’on souhaite combiner coupure, protection magnétothermique et surveillance des défauts d’isolement dans un seul appareil.
