Relais temporisé multifonction 24-240 V H3DK6001H
95.39€ HTVA
9 en stock
9 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 95.39€ | 0% |
| 3-5 | 93.48€ | 2% |
| 6-10 | 92.53€ | 3% |
| 11+ | 91.57€ | 4% |

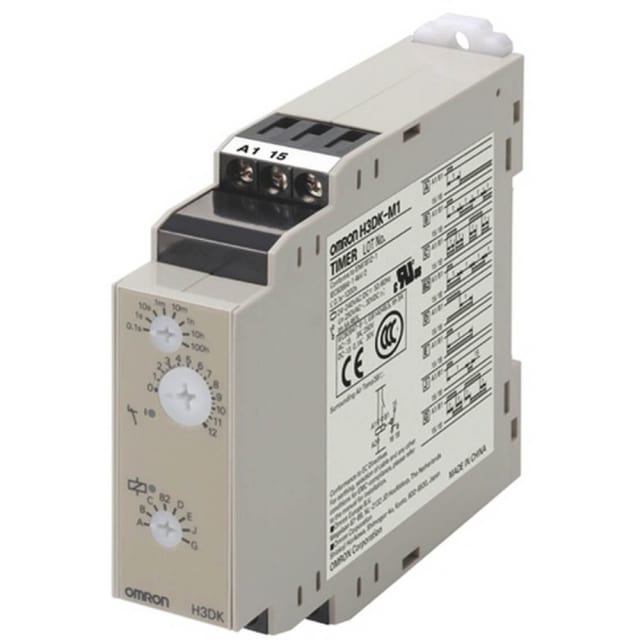

Relais temporisé multifonction avec huit modes
L’Omron H3DK-M1 référence H3DK6001H regroupe huit fonctions de temporisation pour piloter une séquence depuis un tableau électrique. Il peut notamment assurer des retards à l’enclenchement ou à la retombée, des impulsions et des cycles selon le mode sélectionné. Le diagramme correspondant doit être vérifié avant de câbler la commande.
Plage réglable de 0,1 seconde à 1200 heures
Les sélecteurs en façade combinent une plage et une valeur pour couvrir des temporisations très courtes ou très longues, jusqu’à 1 200 heures. La précision réelle dépend de la plage, de la tension et des conditions ambiantes. Pour éviter une erreur importante, il faut choisir l’échelle la plus proche du délai recherché.
Alimentation universelle de 24 à 240 V AC ou DC
La même référence accepte une tension de commande comprise entre 24 et 240 V en alternatif ou en continu. Cette polyvalence simplifie la standardisation d’un tableau, mais le raccordement doit respecter la polarité et les bornes indiquées pour le mode choisi. La tension de la charge commutée reste distincte de l’alimentation du relais.
Un contact inverseur temporisé de 5 A
La sortie électromécanique fournit un contact inverseur temporisé pouvant commuter jusqu’à 5 A dans les conditions nominales précisées par Omron. Les charges inductives, moteurs ou contacteurs peuvent réduire la capacité admissible et nécessiter une suppression de surtension. Le relais ne remplace pas le dispositif de protection contre les surintensités du circuit commandé.
Boîtier de 22,5 mm pour montage sur rail DIN
Le H3DK-M1 occupe 22,5 mm de largeur et se raccorde par bornes à vis dans l’armoire. Les commandes de fonction et de temps doivent rester accessibles après montage. Toute modification de réglage ou de câblage se réalise hors tension, puis le cycle complet est testé pour vérifier l’état initial et le comportement après coupure.
Documentation PDF
Caractéristiques techniques
| Exécution du raccordement électrique | raccordement à vis |
|---|---|
| Tension d'alimentation de commande de mesure à ac 50 hz | 24...240 V |
| Tension d'alimentation de commande de mesure à DC | 24...240 V |
| Domaine de temporisation | 0.1...4320000 s |
| Type de tension de commande | AC/DC |
| Fonction retardée à l'enclenchement | oui |
| Fonction retardée à la retombée | oui |
| Fonction étoile/triangle | non |
| Fonction conformateur d'impulsion | non |
| Fonction clignotante commençant par pause, temps fixe | non |
| Fonction clignotante commençant par impulsion, temps fixe | oui |
| Fonction passage à l'enclenchement | oui |
| Fonction de passage au déclenchement | oui |
| Télécommande possible | non |
| Enfichable sur contacteur | non |
| Fonction synchronisante, commençant avec pause, réglable | non |
| Fonction synchronisante, commençant avec impulsion, réglable | oui |
| Nombre des sorties, à action différée, inverseur | 1 |
| Tension d'alimentation de commande de mesure à AC 60 Hz | 24...240 V |
| uniquement adapté pour commande à distance | non |
| Sortie de semiconducteur | non |
| Nombre des sorties, à action instantanée, contact à ouverture | 0 |
| Largeur | 22.5 mm |
| Nombre des sorties, à action instantanée, contact à fermeture | 0 |
| Nombre des sorties, à action instantanée, inverseur | 0 |
| Profondeur | 100 mm |
| Nombre des sorties, à action différée, contact à ouverture | 0 |
| Hauteur | 79 mm |
| Nombre des sorties, à action différée, contact à fermeture | 0 |
| Sorties, commutables de façon différée/non différée | non |
| Appareil complet avec socle | non |
| catégorie de relais selon IEC 61810-7 | RT I |
Produits de la même marque dans la catégorie la plus précise
Ce relais temporisé Omron H3DK-M1 24-240 V s’installe-t-il sur rail DIN ?
Oui. Il fait partie de la série H3DK-M/S, conçue pour un montage sur rail DIN, avec un format compact de 22,5 mm de large. Vérifiez simplement que le coffret laisse assez de place pour le câblage et l’accès au sélecteur de temporisation.
Peut-on l’utiliser en alimentation 24 V AC et 24 V DC ?
Oui. La référence H3DK-M1 AC/DC24-240 est prévue pour une alimentation de commande de 24 à 240 V AC/DC, ce qui permet une utilisation en courant alternatif ou continu dans cette plage.
À quoi sert ce relais temporisé multifonction en pratique ?
Il sert à piloter une sortie avec temporisation selon le mode choisi : retard à l’enclenchement, retard à la retombée, clignotement ou fonction impulsion selon la configuration de la série H3DK-M. C’est un composant adapté aux automatismes simples de tableaux électriques.
Le câblage se fait-il facilement dans un tableau électrique ?
Oui, le raccordement est à vis, ce qui facilite une installation classique en armoire ou tableau électrique. Comme pour tout relais temporisé, il faut respecter le repérage des bornes et vérifier le serrage après mise en service.
Quel type de sortie possède ce relais temporisé ?
Ce modèle est en sortie relais avec 1 contact inverseur temporisé. Il convient donc aux fonctions de commande courantes, mais il ne s’agit pas d’une sortie électronique ou statique.
Faut-il prévoir un socle ou un accessoire de montage séparé ?
Non, ce n’est pas un appareil complet avec socle. Il se monte directement sur rail DIN, mais le coffret peut nécessiter des accessoires de finition ou d’organisation du câblage selon l’implantation.
