Relais temporisé 22,5 mm multifonction H3DK6006R

Relais temporisé 22,5 mm multifonction H3DK6006R : une solution compacte et fiable pour vos automatismes

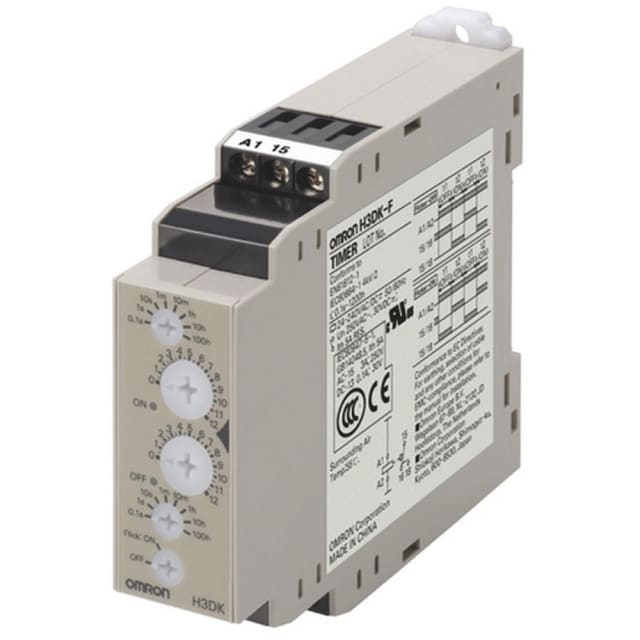

Le relais temporisé H3DK6006R est conçu pour intégrer facilement des fonctions de temporisation dans un tableau électrique, une armoire de commande ou une installation d’automatisme. Avec son format compact de 22,5 mm, il s’adapte parfaitement aux montages sur profilé chapeau et permet de gagner de la place tout en conservant une commande précise et stable.

Référencé H3DK6006R et identifié aussi sous la référence commerciale H3DK-F 24-240VAC/DC, ce modèle répond aux besoins des installations nécessitant un relais temporisé polyvalent, simple à raccorder et compatible avec une large plage d’alimentation de commande.

Les atouts du H3DK6006R

• Format 22,5 mm pour une intégration compacte dans les tableaux et coffrets.
• Alimentation de commande AC/DC 24…240 V, pratique pour de nombreuses architectures de commande.
• Domaine de temporisation très étendu : 0,1 à 4 320 000 s pour couvrir des usages très courts comme des temporisations longues.
• Raccordement à vis pour un câblage simple et un maintien fiable des conducteurs.
• 1 sortie temporisée inverseur pour piloter une fonction de commande essentielle.
• Montage sur profilé chapeau adapté aux tableaux de distribution et aux armoires industrielles.
• Surface de contact or pour favoriser la qualité de contact dans les applications de commande.

Un relais temporisé pensé pour les applications de commande

Ce relais temporisé convient aux circuits où il faut déclencher une action après un délai défini, organiser une séquence de fonctionnement ou gérer un cycle de commande avec précision. Son large domaine de temporisation permet de l’utiliser dans des applications variées, en automatisme comme en gestion technique des installations.

Le H3DK6006R est particulièrement intéressant lorsque vous recherchez un appareil compact, facile à loger dans un coffret et compatible avec des tensions de commande largement répandues en AC/DC. Son format modulaire facilite l’organisation du tableau et simplifie l’assemblage en série avec les autres appareillages de protection ou de commande.

Caractéristiques techniques principales

• Type de produit : relais temporisé multifonction
• Largeur : 22,5 mm
• Hauteur : 79 mm
• Profondeur : 100 mm
• Tension d’alimentation de commande : 24…240 V AC / 24…240 V DC
• Tension d’alimentation sous courant alternatif : 5…250 V à 50 Hz et 60 Hz
• Tension de service sous courant continu : 5…30 V
• Courant nominal : 5 A
• Nombre de sorties temporisées inverseur : 1
• Montage : profilé chapeau
• Raccordement : à vis
• Indice de protection : IP30
• Catégorie de relais selon IEC 61810-7 : RT I

Pour quelles utilisations choisir ce relais temporisé ?

Le H3DK6006R s’adresse aux installateurs, tableautiers et mainteneurs qui recherchent un relais temporisé fiable pour des fonctions de commande dans un environnement de tableau électrique. Il peut être pertinent pour :

• la temporisation de séquences d’automatisme,
• la gestion de démarrages ou d’arrêts différés selon le schéma de commande,
• les armoires et coffrets nécessitant un appareil compact,
• les installations où une compatibilité AC/DC large est un atout,
• les tableaux de distribution et de contrôle avec montage sur rail.

Points de vigilance avant installation

Avant de choisir ce relais temporisé, vérifiez la cohérence entre votre schéma de commande, la tension disponible et la fonction attendue. Le H3DK6006R dispose d’une sortie temporisée inverseur unique : il convient donc aux besoins ciblés de temporisation, mais pas aux architectures exigeant un grand nombre de contacts.

Son indice IP30 indique qu’il est destiné à être intégré dans un coffret ou un tableau adapté, à l’abri des contacts directs et des agressions extérieures. Comme pour tout appareillage modulaire, un câblage soigné et un repérage clair facilitent la maintenance et la fiabilité de l’installation.

Pourquoi le choisir pour votre tableau électrique ?

Avec son encombrement réduit, sa plage d’alimentation très large et son domaine de temporisation étendu, le relais temporisé H3DK6006R est une solution polyvalente pour structurer vos automatismes de commande. Il combine simplicité d’intégration, fiabilité du raccordement à vis et compatibilité avec de nombreuses configurations d’installation.

Pour un besoin de temporisation compact, précis et facile à intégrer dans un tableau électrique, ce modèle offre un excellent équilibre entre fonctionnalité, encombrement et praticité de mise en œuvre.
