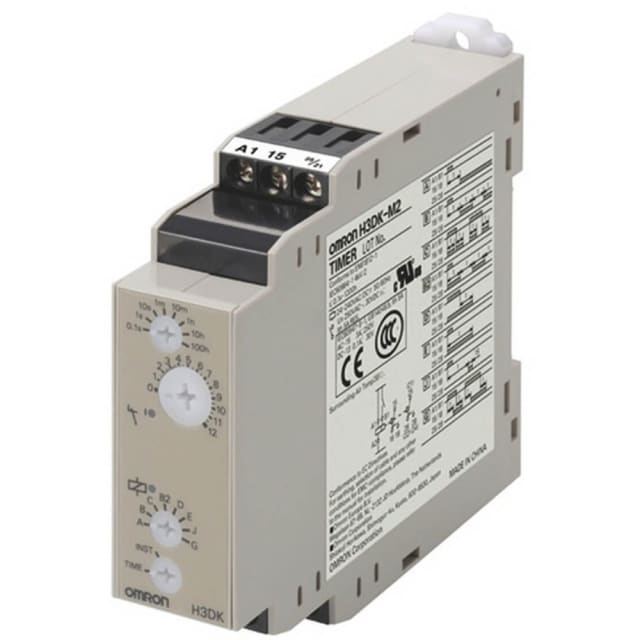

Relais temporisé multifonction 24-240 V CA/CC H3DK6002F

Relais temporisé multifonction pour automatiser plusieurs séquences sur rail DIN

Ce relais temporisé multifonction 24-240 V CA/CC au format modulaire 22,5 mm est conçu pour piloter des séquences de temporisation dans les tableaux électriques et les armoires d’automatisme. Son montage sur profilé chapeau facilite l’intégration dans les ensembles compacts, tandis que son alimentation universelle en courant alternatif ou continu simplifie le choix du matériel en maintenance, rénovation ou conception neuve.

Large plage de temporisation pour les applications courtes comme très longues

Avec une plage de réglage allant de 0,1 seconde à 4 320 000 secondes, ce relais couvre aussi bien les besoins de temporisation très brève que les cycles longue durée. Il convient aux fonctions de commande différée, de séquencement, de maintien temporaire, de décalage d’ordre ou de gestion d’équipements auxiliaires lorsqu’un temps précis doit être introduit dans la logique de fonctionnement.

Fonctions de temporisation polyvalentes pour les commandes courantes

Ce modèle réunit plusieurs modes de fonctionnement utiles en automatisme et en distribution fonctionnelle, notamment la temporisation à l’enclenchement, la temporisation à la retombée, le passage à l’enclenchement, le passage au déclenchement, ainsi qu’un mode clignotant commençant par impulsion et une fonction synchronisante commençant avec impulsion. Cette polyvalence permet d’utiliser un seul appareil sur différentes machines ou installations, tout en gardant une logique de câblage claire.

Alimentation multitension 24 à 240 V AC/DC pour simplifier le stock et le remplacement

L’alimentation de commande de 24 à 240 V en AC comme en DC apporte une grande souplesse de déploiement. Ce large spectre de tension permet de limiter les références à stocker et de remplacer plus facilement un relais temporisé dans des environnements techniques variés. C’est un atout concret pour les électriciens, tableautiers et services de maintenance qui recherchent une solution adaptable sans multiplier les variantes.

Deux sorties inverseuses temporisées pour une commande flexible des circuits

L’appareil dispose de deux sorties inverseuses à action différée, avec un courant nominal de 5 A. Cette configuration autorise des scénarios de commande plus souples, par exemple pour commuter un signal, gérer une information de retour ou piloter deux états de fonctionnement à partir d’un même relais temporisé. La présence de contacts avec surface or favorise une bonne continuité de commutation sur les circuits de commande et de signalisation.

Format étroit et raccordement à vis pour une intégration pratique en tableau

Sa largeur de 22,5 mm optimise l’occupation du rail DIN dans les coffrets où chaque module compte. Le raccordement électrique à vis convient aux usages courants en armoire et permet un câblage précis et stable. Avec ses dimensions compactes de 79 mm de hauteur et 100 mm de profondeur, ce relais temporisé s’intègre facilement dans les ensembles modulaires destinés à la protection, à la distribution et à la commande.

Un choix adapté aux besoins de commande en appareillage modulaire

Ce relais temporisé multifonction est particulièrement indiqué pour les applications de commande dans les tableaux électriques, les équipements techniques du bâtiment, les armoires de process et les automatismes nécessitant une temporisation configurable. Son fonctionnement en AC/DC, ses deux inverseurs temporisés et son large domaine de réglage en font une solution pertinente lorsqu’il faut combiner compacité, souplesse de paramétrage et polyvalence d’usage dans un appareillage modulaire.
