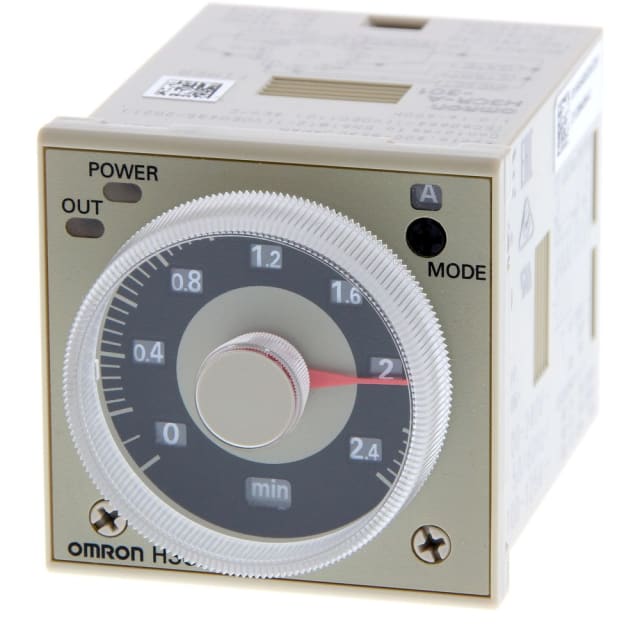

Minuterie multifonction 48×48 mm 24-48 V H3CR8091B

Minuterie multifonction 48 x 48 mm pour temporisations de commande étendues

Cette minuterie multifonction au format 48 x 48 mm est conçue pour le pilotage temporisé de circuits de commande dans les armoires, tableaux et ensembles de distribution électrique. Son large domaine de temporisation de 0,05 seconde à 300 heures permet de couvrir aussi bien les séquences très rapides que les temporisations longues, avec un seul appareil. Ce positionnement en fait une solution particulièrement adaptée aux automatismes compacts, aux commandes auxiliaires et aux fonctions de séquencement nécessitant plusieurs modes de fonctionnement dans un encombrement réduit.

Alimentation AC/DC souple pour intégration en environnement industriel

Le produit accepte une alimentation de commande mixte AC/DC, avec une plage de 24 à 48 V en courant alternatif 50/60 Hz et de 12 à 48 V en courant continu. Cette polyvalence simplifie le choix en maintenance comme en conception, en limitant les risques d’erreur entre variantes d’alimentation. Elle convient aux installations utilisant des tensions de commande courantes en coffret, tout en offrant une intégration pratique dans les architectures de pilotage et de relais temporisés.

Fonctions de temporisation multiples pour adapter précisément la logique de commande

Cette minuterie est prévue pour les applications qui exigent plus qu’un simple retard à l’enclenchement. Elle prend en charge plusieurs fonctions de temporisation, notamment le retard à l’enclenchement, le mode intervalle, le signal ON/OFF delay, le mode impulsion ainsi que les fonctions cycliques commençant par pause ou par impulsion selon la configuration. Ce caractère multifonction permet d’ajuster la logique de commande au comportement recherché sans multiplier les références dans le tableau, ce qui facilite l’étude, le câblage et les opérations de remplacement.

Deux contacts inverseurs temporisés pour piloter plusieurs circuits

La sortie repose sur 2 contacts inverseurs temporisés, avec un courant nominal de 5 A. Cette configuration est utile pour commander simultanément deux circuits, gérer une information de report et une action de commande, ou encore commuter des états de façon différée selon la séquence choisie. Les sorties différées et commutables selon la fonction sélectionnée apportent une vraie souplesse d’utilisation dans les automatismes de commande, de signalisation ou d’interface entre organes de pilotage.

Montage enfichable à broches et format compact pour tableau électrique

Avec son raccordement à broches sur embase 11 points, cette minuterie est pensée pour un montage enfichable pratique en maintenance. Son format compact 48 x 48 mm, sa profondeur d’environ 68 mm et sa compatibilité avec le montage en façade comme sur profilé chapeau facilitent son intégration dans différents types de coffrets. Ce mode d’installation convient particulièrement aux environnements où la rapidité de remplacement, la lisibilité du câblage et l’optimisation de l’espace sont importantes.

Réglage analogique lisible pour temporisation précise en exploitation

Le réglage s’effectue par commande analogique, une solution appréciée lorsqu’il faut intervenir rapidement sur les temps sans passer par une programmation complexe. L’utilisateur peut ainsi sélectionner la fonction et ajuster la plage de temporisation de manière directe, ce qui est pertinent pour les applications de mise en route séquencée, de temporisation de relais, de cycles répétitifs ou de commande d’équipements auxiliaires dans un tableau électrique.

Protection et caractéristiques adaptées aux circuits de service

Cette minuterie dispose d’un indice de protection IP40 sur la face de l’appareil et d’une surface de contact argentée adaptée aux usages de commutation de commande. Elle est prévue pour des tensions de service jusqu’à 250 V en courant alternatif et jusqu’à 30 V en courant continu selon le circuit commuté. Son exécution répond ainsi aux besoins courants des circuits de service, de commande et de signalisation, dans une logique d’intégration propre et rationnelle au sein des ensembles électriques modulaires.
