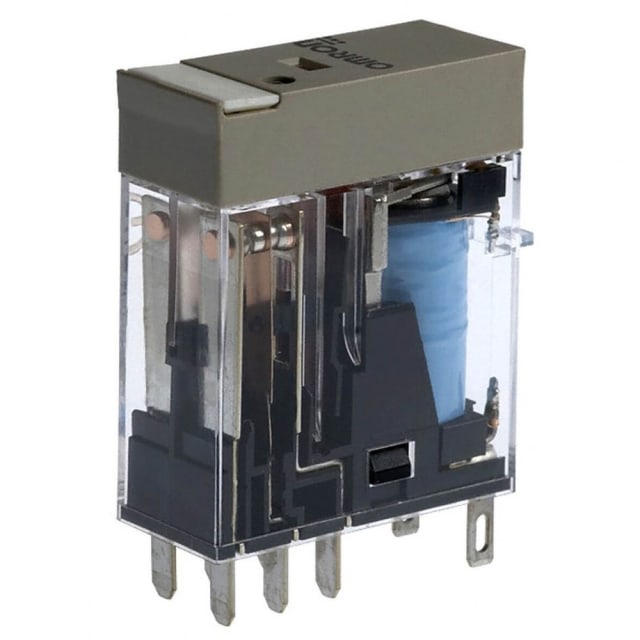

Relais compact avec indicateur DEL G2RN8819R

Relais compact enfichable pour interfaces et automatismes

Ce relais compact avec indicateur DEL G2RN8819R est conçu pour les fonctions d’interface et de commande dans les armoires électriques, tableaux et ensembles industriels. Son format enfichable à broches facilite l’intégration sur socle compatible et répond aux besoins de commutation auxiliaire lorsque l’on recherche un relais discret, lisible et simple à remplacer en maintenance. Sa configuration à 2 contacts inverseurs permet de gérer des circuits de commande avec une grande souplesse dans les schémas d’automatisme.

Commande en 12 V DC avec fonctionnement monostable

Ce modèle fonctionne en courant continu avec une tension de commande 12 V DC, dans une plage de mesure indiquée de 10,8 à 13,2 V. Il convient ainsi aux circuits de pilotage basse tension couramment utilisés en environnement industriel et tertiaire technique. Son fonctionnement monostable le destine aux applications où le relais doit revenir automatiquement à sa position de repos dès que la commande disparaît, ce qui le rend particulièrement adapté aux logiques de signalisation, d’interface et de report d’état.

Deux inverseurs 5 A pour une commutation polyvalente

Avec ses 2 contacts sous forme de commutateurs et son courant nominal de 5 A, ce relais compact répond aux besoins de commutation de circuits de commande, de séparation galvanique entre organes de pilotage et de transmission d’ordres. Cette architecture à double inverseur apporte davantage de flexibilité qu’un simple contact NO ou NC seul, notamment pour piloter simultanément plusieurs informations, réaliser un basculement de signal ou intégrer une logique de retour d’information dans le coffret.

Indicateur DEL et repérage visuel immédiat

La présence d’un indicateur DEL améliore la lecture de l’état de commande directement en face avant. Dans un tableau ou une armoire, ce repérage visuel rapide facilite les contrôles, le diagnostic et les interventions sans ambiguïté sur le statut du relais. Le produit est également associé à un indicateur mécanique et à une zone d’identification, ce qui contribue à un câblage plus clair et à une maintenance plus efficace lorsque plusieurs relais d’interface sont installés côte à côte.

Format réduit pour implantation en espace contraint

Avec une largeur de 13 mm, une hauteur de 29 mm et une profondeur de 35,5 mm, ce relais est pensé pour les montages compacts où chaque millimètre compte. Son encombrement limité permet d’optimiser la densité d’équipement dans les tableaux de distribution, armoires de contrôle et coffrets de commande. Ce gabarit est particulièrement apprécié pour les ensembles modulaires ou les installations nécessitant plusieurs relais sur une surface réduite tout en conservant une bonne accessibilité.

Montage à broches pour remplacement simple sur socle

Le raccordement à broches correspond à une utilisation sur socle enfichable, pratique pour les opérations de maintenance et de substitution. Cette conception permet de remplacer rapidement le relais sans reprendre tout le câblage du support, ce qui limite les temps d’arrêt lors d’une intervention. Ce produit est livré sans socle, ce qui laisse la liberté de sélectionner l’embase adaptée à l’architecture du tableau et aux habitudes de câblage du projet.

Un relais d’interface adapté aux usages de commande

Ce relais compact trouve naturellement sa place dans les fonctions d’interface entre automate, bouton de commande, capteur, voyant, contacteur ou signal technique. Il peut être utilisé pour du report d’état, de l’isolement de commande, de la duplication de contact ou de la commutation auxiliaire dans les ensembles de protection et de distribution électrique. Son association d’un format compact, d’une commande 12 V DC, de 2 inverseurs et d’un affichage LED en fait une solution cohérente pour les applications de commande nécessitant une lecture simple et une intégration propre en coffret.
