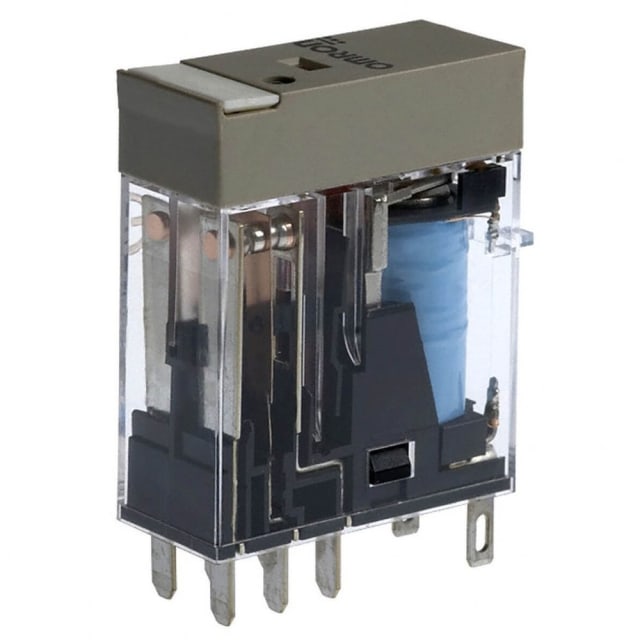

Relais compact avec indicateur DEL mécanique G2RN8820B

Relais compact 24 V DC pour interfaces et automatismes industriels

Le relais compact avec indicateur DEL mécanique G2RN8820B est conçu pour les fonctions d’interface et de commutation en environnement industriel. Cette version correspond à un relais enfichable 24 V DC de la série G2R-2-SN, au format compact, adapté aux montages où l’encombrement doit rester maîtrisé tout en conservant une lecture claire de l’état de fonctionnement. Son calibre nominal de 5 A permet de l’intégrer dans de nombreuses armoires de commande, coffrets techniques et applications de relais d’interface.

Double contact inverseur pour une commutation souple

Ce modèle dispose de 2 contacts commutateurs, soit une configuration DPDT particulièrement utile pour piloter deux circuits, réaliser des reports d’état ou séparer commande et signalisation. Son fonctionnement monostable convient aux automatismes nécessitant un basculement franc du contact à l’alimentation de la bobine puis un retour à l’état initial à la coupure. Cette architecture apporte une bonne souplesse d’intégration dans les chaînes de commande, interfaces machine et équipements industriels.

Commande en courant continu 24 V pour circuits de pilotage

Le relais est prévu pour une tension de commande en courant continu, avec une alimentation nominale de 24 V DC et une plage indiquée de 21,6 à 26,4 V DC. Il s’intègre ainsi facilement dans les circuits de commande standard en basse tension continue. Cette compatibilité facilite son emploi dans les armoires d’automatisme, les modules d’interface et les installations où l’alimentation de pilotage doit rester stable et lisible pour la maintenance.

Indicateur mécanique et DEL pour un contrôle visuel immédiat

La présence d’un indicateur mécanique et d’un affichage DEL permet d’identifier rapidement l’état d’activation du relais. Ce double repérage visuel est particulièrement utile lors des opérations de diagnostic, de mise en service et de maintenance, notamment dans les tableaux comportant plusieurs relais côte à côte. La plaque d’identification intégrée améliore aussi le repérage du composant dans l’installation et contribue à une lecture plus rapide en intervention.

Format enfichable à broches pour remplacement rapide

Grâce à son raccordement à broches, ce relais compact est destiné à une mise en œuvre sur socle compatible, ce qui simplifie les opérations de pose et de remplacement. Ce principe enfichable est recherché dans les applications industrielles où la continuité d’exploitation impose des interventions rapides sans reprise complète du câblage. Le relais est fourni sans socle, ce qui permet de sélectionner séparément l’embase adaptée à l’architecture de l’installation.

Dimensions compactes pour tableaux et coffrets peu encombrants

Avec une largeur de 13 mm, une hauteur de 29 mm et une profondeur de 35,5 mm, ce relais d’interface compact convient aux montages à densité élevée. Son faible encombrement aide à optimiser l’espace disponible sur les équipements de commande, les coffrets industriels et les ensembles modulaires. Il constitue une solution pertinente lorsque plusieurs fonctions de commutation doivent être regroupées dans un volume réduit sans complexifier l’accès au repérage visuel.

Un relais d’interface adapté aux usages de commande courants

Ce relais compact 24 V DC 5 A s’adresse aux professionnels recherchant un composant d’interface lisible, peu encombrant et simple à intégrer dans une logique de commande. Il convient aux automatismes, reports, séparations de circuits et commandes auxiliaires nécessitant 2 inverseurs, une connexion enfichable et une visualisation immédiate de l’état de la bobine. Son positionnement en relais d’interface en fait un choix cohérent pour les armoires industrielles et les ensembles de pilotage technique.
