Relais compact d’interface pour commande AC 230 V

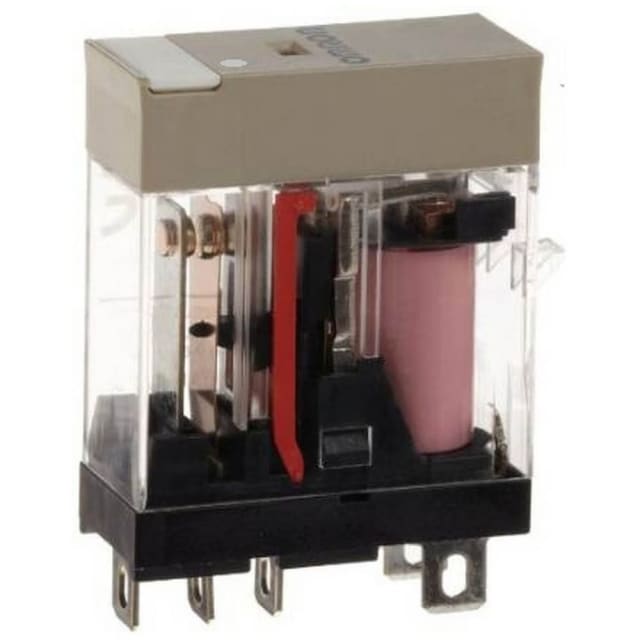

Ce relais compact avec indicateur DEL et indicateur mécanique est conçu pour les montages d’interface en environnement industriel. Il fonctionne en commande AC 230 V, avec une plage d’alimentation de 207 à 253 V en 50/60 Hz, ce qui le rend adapté aux circuits de commande courants en armoire. Son format étroit facilite l’intégration dans les ensembles de pilotage, de signalisation et de commutation lorsque l’espace disponible doit être optimisé.

Visualisation immédiate de l’état du relais

La présence d’un indicateur DEL apporte une lecture rapide de l’alimentation de la bobine, tandis que l’indicateur mécanique permet de vérifier visuellement l’état de commutation. Ce double repérage est particulièrement utile lors des opérations de contrôle, de maintenance ou de diagnostic, en limitant les ambiguïtés sur l’état réel du relais dans un coffret ou sur un panneau de commande.

Configuration 1 contact inverseur pour circuits de commande

Ce modèle dispose d’un contact simple de type commutateur, adapté aux fonctions classiques d’interface entre automatisme, commande et puissance auxiliaire. Avec un courant nominal de 10 A, il convient aux applications de commutation usuelles dans les équipements industriels, notamment pour transmettre un ordre, isoler un circuit de commande ou assurer une bascule de signal dans un montage propre et lisible.

Format enfichable pratique pour intégration sur socle

Le raccordement à broches permet une utilisation sur embase compatible, ce qui simplifie l’intégration dans les ensembles modulaires et favorise un remplacement rapide lors des interventions. Le relais est fourni sans socle, ce qui laisse le choix de l’embase selon l’architecture du coffret, le type de câblage retenu et les contraintes de maintenance sur l’installation.

Fonctionnement monostable en tension alternative

Ce relais fonctionne selon un principe monostable et avec une commande en tension alternative. Il est non polarisé et n’est pas prévu pour une alimentation en courant continu sur cette version. Cette configuration répond aux besoins des circuits de commande AC recherchant une commutation nette et standardisée, en particulier dans les armoires industrielles, interfaces de pilotage et montages de relais auxiliaires.

Encombrement réduit pour coffrets et automatismes

Avec seulement 13 mm de largeur, 29 mm de hauteur et 35,5 mm de profondeur, ce relais compact s’intègre facilement dans les espaces réduits. Ce faible encombrement aide à densifier les implantations tout en conservant une lecture claire des composants. Il constitue un choix pertinent pour les tableaux électriques, sous-ensembles de commande et applications où chaque millimètre compte.

Un relais d’interface adapté aux besoins de maintenance et d’exploitation

Grâce à son format compact, à son affichage lumineux et à son repérage mécanique, ce relais d’interface répond bien aux besoins des professionnels qui recherchent un produit simple à intégrer et facile à contrôler en exploitation. Il convient particulièrement aux circuits de commande industriels nécessitant une solution enfichable, en AC 230 V, avec lecture visuelle rapide de l’état du relais directement en façade.
