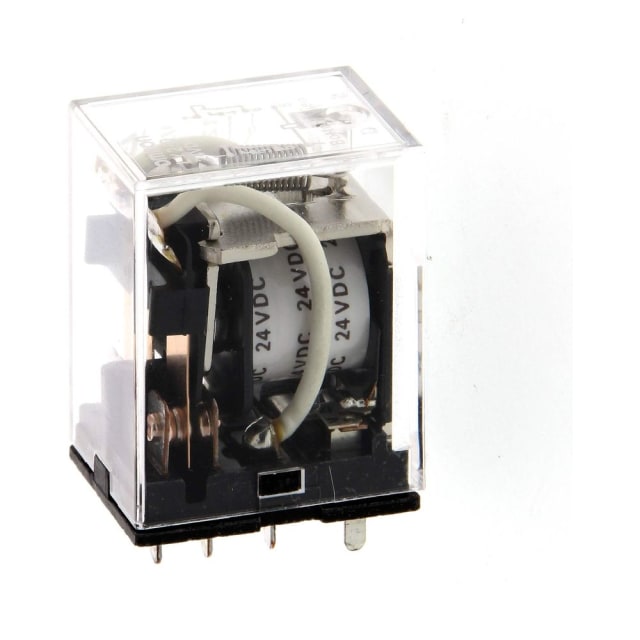

Relais de puissance 24 Vcc 2 inverseurs 10 A LY2 5015M

Relais de puissance 24 Vcc 2 inverseurs 10 A pour commande sur socle

Ce relais de puissance 24 Vcc à 2 inverseurs 10 A est conçu pour les circuits de commande et d’interface nécessitant une commutation nette entre la partie pilotage et la partie puissance. Son format enfichable sur socle 8 broches facilite l’intégration dans une armoire, un coffret ou un ensemble de distribution, tout en simplifiant les opérations de remplacement lors de la maintenance. La commande en courant continu 24 V en fait une solution adaptée aux automatismes, auxiliaires de tableaux et chaînes de commande basse tension.

Configuration 2 inverseurs pour piloter plusieurs états de commutation

Avec ses 2 contacts inverseurs, ce relais permet de gérer deux circuits commutés à partir d’un même ordre électrique. Cette configuration est particulièrement utile pour les fonctions de report d’état, de basculement de commande, d’isolement de signaux ou de pilotage simultané de deux voies. Le calibre nominal de 10 A autorise son emploi sur des charges de commande et de puissance compatible avec ce niveau d’intensité, ce qui en fait un composant polyvalent dans les ensembles électriques techniques.

Bobine 24 Vcc avec plage de commande adaptée aux environnements de contrôle

La bobine fonctionne en 24 Vcc avec une plage de tension de commande de 19,2 à 26,4 V, ce qui correspond bien aux alimentations continues couramment utilisées dans les armoires électriques et équipements de contrôle. Le fonctionnement monostable assure un retour à l’état de repos dès disparition de la commande, un point important pour les logiques de sécurité fonctionnelle simple, les automatismes séquentiels et les circuits où l’état doit suivre fidèlement l’ordre appliqué.

Raccordement à broches pour montage rapide et remplacement simplifié

Le raccordement à broches permet un montage sur socle enfichable, recherché pour gagner du temps au câblage et à l’entretien. Cette conception évite de recâbler entièrement l’organe de commutation lors d’un remplacement. Dans un tableau électrique ou un coffret de commande, ce type de relais est apprécié pour la clarté d’implantation, la facilité de repérage et la rapidité d’intervention. Le produit est livré sans socle, ce qui permet de choisir séparément l’embase la plus adaptée à l’implantation retenue.

Format compact pour tableaux, coffrets et interfaces de commande

Avec des dimensions de 21,5 mm de largeur, 28 mm de hauteur et 36 mm de profondeur, ce relais de puissance 24 Vcc reste compact tout en conservant une capacité de commutation de 10 A. Son encombrement maîtrisé aide à optimiser l’espace disponible dans les tableaux, notamment lorsque plusieurs relais doivent être regroupés sur une même zone de commande. Ce format convient bien aux montages d’interface, aux relais auxiliaires et aux ensembles modulaires nécessitant une implantation propre et rationnelle.

Fonctionnement non polarisé pour une intégration plus souple

L’entraînement non polarisé apporte davantage de souplesse lors de l’intégration dans le circuit de commande, en évitant les contraintes liées à une polarisation spécifique de la bobine. Ce point est utile pour les monteurs et câbleurs qui recherchent un composant simple à intégrer dans des schémas de commande classiques. Le relais ne dispose pas de bornes amovibles ni d’affichage LED intégré, ce qui privilégie une exécution directe, compacte et orientée usage technique sur socle.

Un relais de puissance adapté aux besoins d’appareillage modulaire et de distribution

Ce relais trouve naturellement sa place dans les applications d’appareillage modulaire, de relais de contrôle et de distribution électrique, dès lors qu’un ordre 24 Vcc doit commander deux inverseurs avec un courant nominal de 10 A. Il convient pour les armoires de commande, les automatismes de tableaux, les reports de défaut, les changements d’état et les circuits auxiliaires où la lisibilité du câblage et la simplicité de remplacement sont des critères déterminants. Son association entre commande 24 Vcc, 2 inverseurs et montage sur socle répond précisément aux besoins des installations électriques techniques recherchant un relais enfichable clair à mettre en œuvre.
