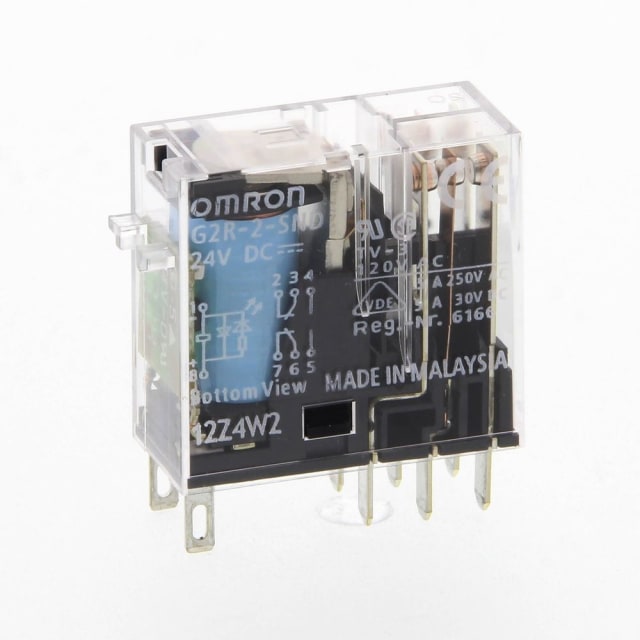

Relais compact avec indicateur DEL G2RN8833D

Relais compact 24 V DC pour circuits de commande et d’interface

Ce relais compact avec indicateur DEL est conçu pour les fonctions de commutation dans les tableaux électriques, armoires de commande et montages d’interface. Son format étroit de 13 mm de large facilite l’intégration dans les espaces réduits tout en conservant une configuration à 2 contacts inverseurs. Il convient particulièrement aux applications où l’on recherche un relais enfichable simple à remplacer, avec visualisation immédiate de l’état de la bobine.

Commande en courant continu avec fonctionnement monostable

Le relais fonctionne en 24 V DC avec une plage d’alimentation de commande de 21,6 à 26,4 V DC. Son principe monostable le destine aux automatismes et circuits de pilotage nécessitant un changement d’état uniquement pendant l’alimentation de la bobine. Cette configuration est adaptée aux commandes temporaires, reports d’état, interfaces automate et séquences de commutation classiques en environnement tertiaire ou industriel.

Double inverseur 5 A pour une commutation polyvalente

Grâce à ses 2 contacts commutateurs et à son courant nominal de 5 A, ce relais compact permet de traiter différents scénarios de commande, de signalisation ou de découplage électrique. Cette architecture à double inverseur apporte de la souplesse dans le câblage pour piloter deux circuits, réaliser des reports simultanés ou gérer des logiques de basculement dans un encombrement limité.

Indicateur DEL et repère visuel pour un diagnostic plus rapide

La présence d’un indicateur DEL améliore la lisibilité en façade lors des opérations de contrôle et de maintenance. L’utilisateur identifie rapidement si la bobine est alimentée, ce qui aide à accélérer le diagnostic sur une ligne de commande ou dans un coffret. La face transparente et l’indication mécanique associée à la série permettent également une lecture plus directe du fonctionnement du relais pendant l’exploitation.

Raccordement à broches pour montage sur socle adapté

Ce modèle est prévu pour un raccordement électrique à broches, avec montage enfichable sur socle compatible. Il n’est pas livré avec son socle, ce qui permet de sélectionner séparément l’embase adaptée à l’implantation du coffret ou aux habitudes de maintenance du site. Ce choix est intéressant pour les installations où l’on souhaite remplacer rapidement le relais sans reprendre le câblage fixe du support.

Format compact pour tableaux et distribution de commande

Avec des dimensions de 13 x 29 x 35,5 mm, ce relais trouve facilement sa place dans les ensembles modulaires et les armoires où chaque millimètre compte. Son faible encombrement en fait une solution pertinente pour les tableaux de protection et de distribution intégrant aussi des fonctions de commande, d’asservissement ou d’interface entre équipements. Il s’intègre ainsi dans des architectures d’automatisme compactes sans alourdir l’implantation.

Une solution claire pour les besoins de relais enfichable avec visualisation

Ce relais compact réunit les caractéristiques les plus recherchées pour les circuits de commande courants : bobine 24 V DC, 2 inverseurs, courant nominal 5 A, fonctionnement monostable, polarisation DC et signalisation lumineuse intégrée. Il répond bien aux besoins des professionnels souhaitant un relais d’interface lisible, compact et facile à intégrer dans un environnement de tableau électrique ou de commande technique.
