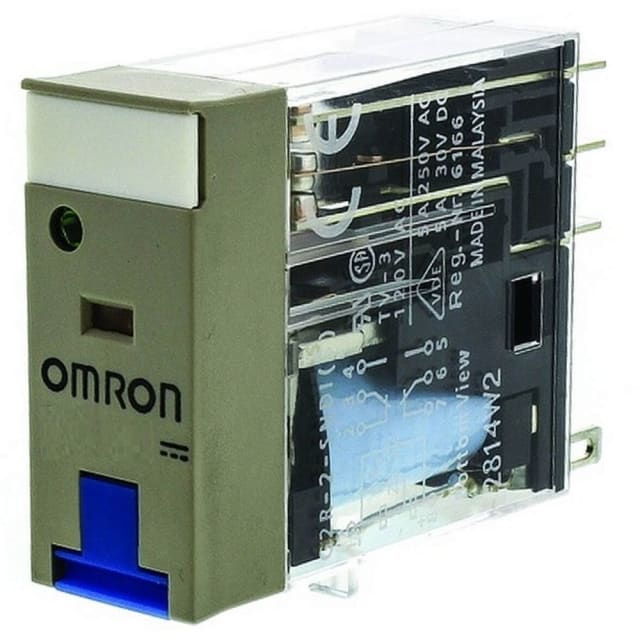

Relais compact avec indicateur DEL et mécanique G2RN8837G

Relais compact 24 V DC pour circuits de commande et d’interface

Ce relais compact avec indicateur DEL et indicateur mécanique est conçu pour les circuits de commande nécessitant une commutation claire, rapide à identifier et facile à intégrer dans un ensemble électrique. Son format étroit permet une implantation pratique dans les armoires, coffrets et ensembles de distribution, tout en conservant une capacité de coupure adaptée aux usages courants en automatisme, interface et pilotage.

Configuration 2 contacts inverseurs pour une commutation souple

Ce modèle dispose de 2 contacts inverseurs, une configuration appréciée pour gérer simultanément un report d’état, une commutation de charge de commande ou une logique de basculement entre deux circuits. Avec un courant nominal de 5 A, il convient aux applications de signalisation, d’interface entre organes de commande et de séparation fonctionnelle entre circuit de pilotage et circuit commandé.

Commande en 24 V DC avec fonctionnement monostable

Le relais fonctionne en tension continue 24 V DC, avec une plage de commande indiquée de 21,6 à 26,4 V DC. Son entraînement monostable le rend adapté aux commandes temporaires ou maintenues selon l’état de la bobine. Cette architecture est particulièrement utile dans les schémas de commande où l’on recherche un comportement simple, lisible et compatible avec de nombreux environnements d’automatisme et de tableau électrique.

Visualisation immédiate grâce à la DEL et à l’indicateur mécanique

La présence d’un voyant DEL et d’un indicateur mécanique facilite le contrôle visuel de l’état du relais. Cette double lecture est un avantage concret lors de la mise en service, des vérifications en façade de coffret ou des opérations de maintenance. Elle permet de repérer plus rapidement l’activation du relais et d’améliorer le confort d’intervention sur les circuits de commande.

Format compact à broches pour intégration rationnelle

Avec des dimensions de 13 mm de largeur, 29 mm de hauteur et 35,5 mm de profondeur, ce relais compact s’intègre facilement dans les montages où la place disponible doit être optimisée. Son raccordement à broches correspond à une logique de montage sur socle, pratique pour les ensembles modulaires et les remplacements rapides en maintenance. Le produit est livré sans socle, ce qui permet de choisir l’embase adaptée à l’implantation et à l’environnement du tableau.

Fonctions pratiques pour l’exploitation en armoire électrique

Cette version est associée à des éléments recherchés en exploitation, notamment une zone d’identification et un bouton de test verrouillable selon la documentation fabricant de la gamme. Pour l’installateur comme pour le mainteneur, ces caractéristiques apportent une meilleure lisibilité du repérage et un contrôle plus pratique lors des essais fonctionnels, sans alourdir l’encombrement du relais.

Un choix pertinent pour tableaux, protections et distribution électrique

Dans un tableau électrique, un coffret de commande ou une application d’interface, ce relais compact répond bien aux besoins de commutation auxiliaire, de report et de commande intermédiaire. Sa combinaison entre format réduit, commande 24 V DC, 2 inverseurs, indication visuelle et montage à broches en fait une solution cohérente pour les intégrations techniques où la clarté de lecture et la compacité priment.
