Relais enfichable 8 broches DPDT 7 A avec voyant MY2 5736E

Relais enfichable DPDT 8 broches pour commandes et interfaces industrielles

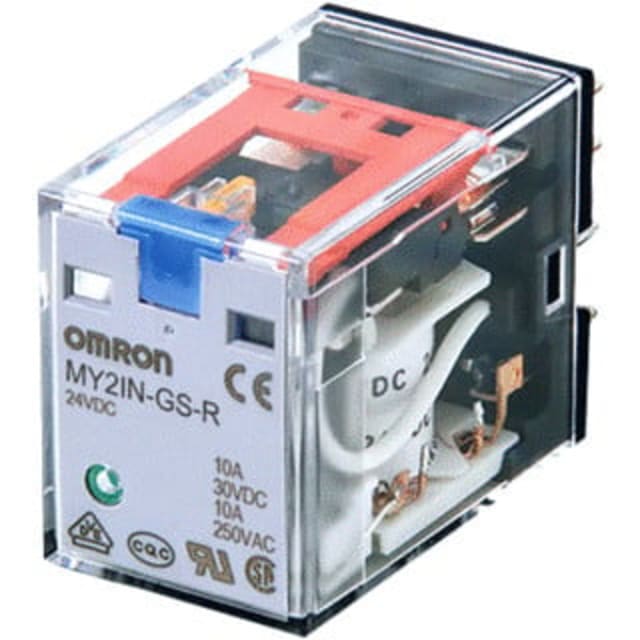

Ce relais enfichable 8 broches de type DPDT est conçu pour les fonctions d’interface, de commutation et de report d’état dans les armoires et tableaux électriques. Son format compact permet une intégration simple dans les ensembles de commande, avec deux contacts inverseurs adaptés aux circuits de pilotage, d’automatisme et de distribution de signaux. Son principe monostable convient parfaitement aux applications où le relais doit changer d’état uniquement pendant l’alimentation de la bobine.

Commande en 24 V DC avec commutation sur deux inverseurs

Le produit fonctionne avec une tension de commande en courant continu 24 V, avec une plage de service indiquée de 19,2 à 26,4 V DC. Il dispose de 2 contacts commutateurs, soit une configuration DPDT, pratique pour séparer une fonction de commande et une fonction de signalisation, ou pour gérer simultanément deux circuits distincts. Le courant nominal indiqué est de 10 A, ce qui en fait une solution adaptée aux usages de commutation courants en environnement industriel et tertiaire.

Raccordement à broches pour montage sur socle relais

Le raccordement électrique s’effectue par broches, ce qui destine ce relais à un montage enfichable sur socle compatible. Cette architecture facilite le remplacement rapide en maintenance et simplifie les interventions en armoire sans reprise complète du câblage. Le produit est livré sans socle, un point important pour les installations nécessitant le choix d’une embase selon le type de câblage, l’implantation du tableau ou les habitudes de maintenance du site.

Voyant intégré pour lecture visuelle de l’état du relais

Ce modèle est équipé d’un affichage LED, utile pour visualiser rapidement l’activation du relais lors des phases de test, de mise en service ou de diagnostic. Dans un coffret de commande, cette indication visuelle permet de repérer plus vite l’état de la bobine et d’accélérer les contrôles fonctionnels. C’est un avantage concret lorsque plusieurs relais d’interface sont installés côte à côte et que la lisibilité immédiate devient essentielle.

Format compact pour intégration en tableau électrique

Avec une largeur de 21,5 mm, une hauteur de 28 mm et une profondeur de 36 mm, ce relais enfichable reste compact tout en conservant une capacité de commutation adaptée à de nombreuses applications. Son encombrement contenu facilite l’optimisation de l’espace dans les tableaux, coffrets et ensembles modulaires, notamment lorsque plusieurs relais sont regroupés sur une même zone de commande.

Relais non polarisé pour usage de commande standard

L’entraînement est annoncé comme non polarisé et la fonction est monostable, ce qui convient aux schémas de commande classiques recherchant un comportement simple et direct. Le relais ne dispose pas de contacts guidés de force ni de bornes amovibles, il s’oriente donc vers des fonctions d’interface, d’isolement et de commutation de signaux ou de charges dans des montages de contrôle-commande, plutôt que vers des usages nécessitant des exigences de sécurité fonctionnelle spécifiques.

Un choix pertinent pour relais d’interface et relais de contrôle

Grâce à sa configuration 2 inverseurs, son alimentation 24 V DC, son montage enfichable 8 broches et son voyant intégré, ce relais trouve naturellement sa place dans les applications de relais d’interface, relais de contrôle et automatismes de tableau. Il répond bien aux besoins des intégrateurs, tableautiers et services maintenance qui recherchent un relais compact, lisible en exploitation et simple à remplacer lors des opérations de maintenance préventive ou corrective.
