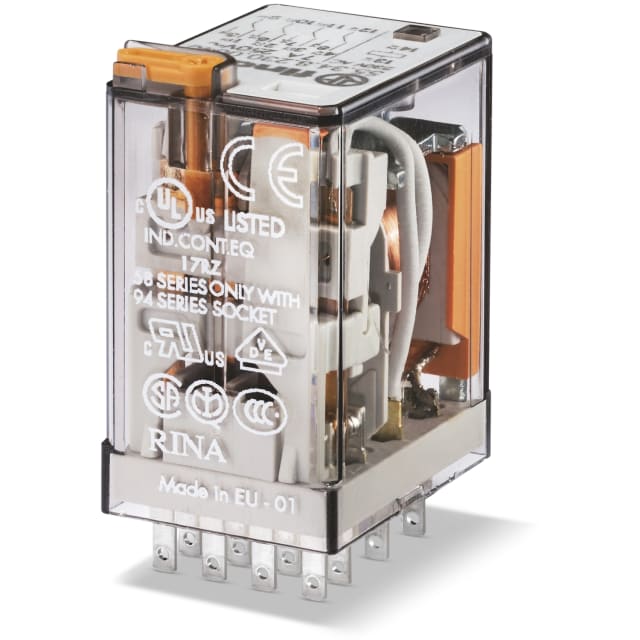

Relais industriel 4RT 7A 24V AC LED 553480240054

Relais industriel 4RT 7A 24 V AC pour circuits de commande et d’interface

Ce relais industriel embrochable est conçu pour les applications de commande nécessitant quatre contacts inverseurs et une bobine en 24 V AC. Son format compact facilite l’intégration dans les armoires et équipements industriels, notamment pour la commutation de signaux, la séparation galvanique entre commande et puissance, ou la multiplication de contacts dans les circuits auxiliaires. Avec un courant nominal de 7 A, il répond aux besoins courants en automatisme, régulation et pilotage d’organes électriques.

Configuration 4 inverseurs pour une grande souplesse de câblage

La présence de 4 RT permet de gérer plusieurs états de commutation à partir d’un seul relais. Cette configuration est particulièrement utile pour répartir un ordre de commande vers plusieurs circuits, réaliser des reports d’état, piloter simultanément différents équipements ou mettre en place des logiques de commutation simples. Le contact simple de type inverseur apporte une vraie flexibilité dans la conception des schémas de commande, tout en restant lisible et pratique à exploiter sur le terrain.

Bobine 24 V AC avec voyant LED pour un contrôle visuel immédiat

Alimenté en 24 V AC à 50/60 Hz, ce relais convient aux installations de commande en courant alternatif. Le voyant LED intégré permet d’identifier immédiatement la présence de tension sur la bobine, ce qui simplifie le diagnostic lors de la mise en service, des essais ou des opérations de maintenance. Dans un coffret, cette lecture visuelle rapide aide à repérer l’état d’activation sans avoir à démonter ni à mesurer systématiquement.

Bouton test et indicateur mécanique pour les interventions en maintenance

Ce modèle intègre un bouton de test ainsi qu’un indicateur mécanique d’état, des fonctions très appréciées pour vérifier le comportement du relais sans modifier toute l’installation. Le test manuel permet de contrôler le basculement des contacts lors des phases de contrôle ou de dépannage, tandis que l’indicateur mécanique donne une confirmation visuelle de la position du relais. Cet ensemble rend les vérifications plus rapides dans les environnements techniques où la continuité de service et la lisibilité du câblage sont essentielles.

Montage embrochable sur support série 94 pour un remplacement rapide

Le raccordement à broches destine ce relais à un montage sur support embrochable compatible série 94. Ce principe est particulièrement adapté aux tableaux et armoires où l’on recherche une maintenance simple, un échange rapide du relais et une bonne organisation du câblage. Le relais est livré sans socle, ce qui permet de choisir le support le plus adapté à l’implantation du coffret et aux accessoires éventuellement prévus dans l’installation.

Format compact et caractéristiques adaptées à l’intégration en armoire

Avec des dimensions de 20,7 mm de largeur, 37,2 mm de hauteur et 27,7 mm de profondeur, ce relais industriel trouve facilement sa place dans les ensembles compacts. Son indice de protection IP20 convient à une implantation dans un environnement protégé, typiquement à l’intérieur d’une armoire ou d’un coffret. Son fonctionnement monostable et sa conception non polarisée répondent aux usages classiques des relais d’interface dans les systèmes de commande électriques.

Capacité de commutation 7 A et matériau de contact AgNi

Ce relais 4RT est prévu pour un courant nominal de 7 A, avec un courant de démarrage maximal de 15 A, ce qui le rend pertinent pour de nombreux usages de commande et de commutation auxiliaire. Le matériau de contact AgNi, indiqué dans la description de référence, est adapté aux applications générales de relais industriels. Ce positionnement en fait une solution cohérente pour les circuits de pilotage, les interfaces entre automatismes et récepteurs, ainsi que les fonctions de report dans les installations techniques.
